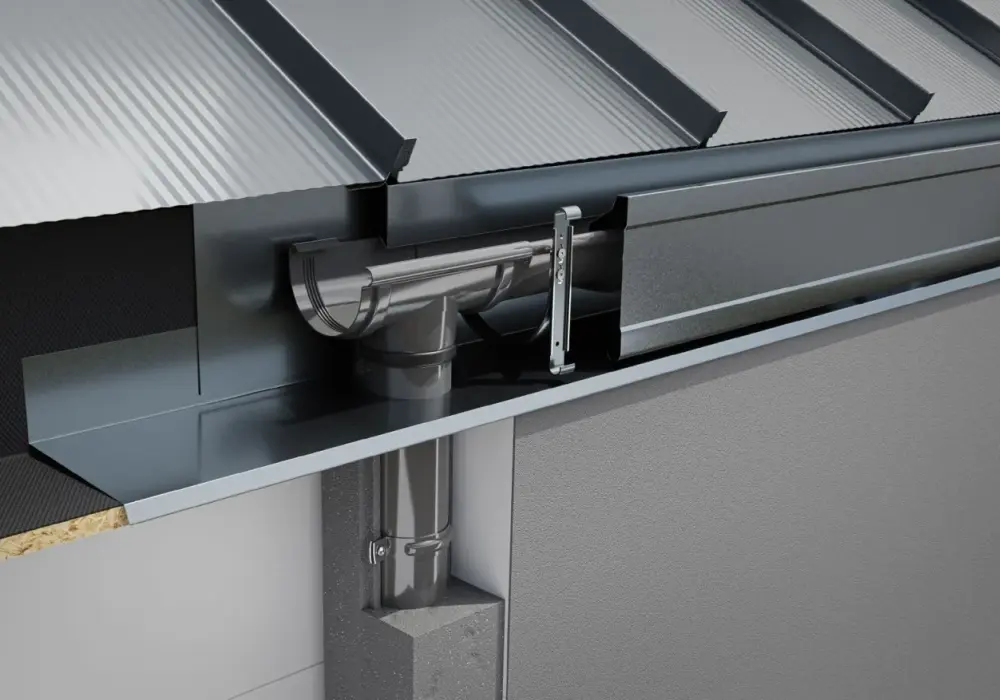

Detale rynny ukrytej - Jak uniknąć błędów i zapewnić szczelność?

System rynny ukrytej, często określany mianem systemu bezokapowego, to rozwiązanie, które rewolucjonizuje estetykę nowoczesnych budynków. Jego precyzyjne detale konstrukcyjne są kluczowe dla architektów, projektantów, dekarzy i świadomych inwestorów, którzy dążą do uzyskania czystych linii architektonicznych i maksymalnej funkcjonalności. W tym artykule zagłębimy się w techniczne aspekty, które decydują o sukcesie tego innowacyjnego systemu.

Dlaczego detal rynny ukrytej decyduje o sukcesie nowoczesnej bryły budynku

System bezokapowy zyskuje na popularności w Polsce, idealnie wpisując się w estetykę minimalistycznych, prostych brył budynków, często określanych jako "nowoczesna stodoła". Jego główną zaletą jest możliwość ukrycia rynien i rur spustowych, co pozwala na zachowanie niezakłóconej linii dachu i elewacji. Jest to rozwiązanie, które podkreśla nowoczesny charakter architektury, eliminując tradycyjne elementy zewnętrzne. Jednakże, estetyka to tylko jedna strona medalu. Znalezienie złotego środka między atrakcyjnym wyglądem a niezawodną funkcjonalnością wymaga dogłębnego zrozumienia i precyzyjnego wykonania każdego detalu konstrukcyjnego. To właśnie te drobne, lecz kluczowe elementy decydują o tym, czy system będzie skutecznie odprowadzał wodę przez lata, czy też stanie się źródłem problemów.

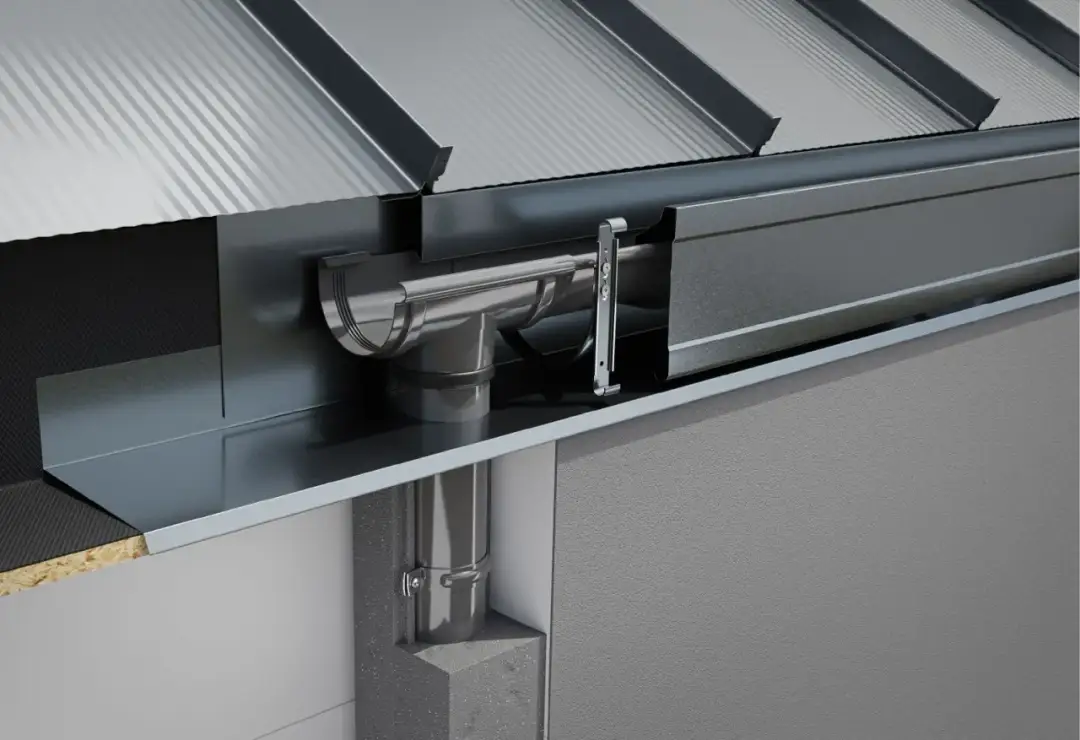

Anatomia systemu rynny ukrytej – kluczowe komponenty, które musisz znać

Zrozumienie poszczególnych elementów składowych systemu rynny ukrytej jest fundamentem dla jego poprawnego zaprojektowania i montażu. Każdy komponent pełni specyficzną rolę, a ich wzajemne dopasowanie gwarantuje szczelność i efektywność całego systemu.

Stal czy PVC? Wybór materiału na rynnę i rury spustowe: Podstawowym elementem jest sama rynna, która najczęściej wykonana jest ze stali powlekanej lub wysokiej jakości PVC. Materiały te charakteryzują się odpornością na korozję i zmienne warunki atmosferyczne. Rury spustowe, zazwyczaj wykonane z PVC, mają profile zaprojektowane tak, aby zapewnić maksymalną wydajność w odprowadzaniu wody deszczowej, nawet podczas intensywnych opadów. Wybór odpowiedniego materiału i profilu rynny jest kluczowy dla jej długowieczności i skuteczności.

Niewidoczni bohaterowie: rola specjalistycznych haków i łączników systemowych: Specjalnie zaprojektowane haki montażowe, często o konstrukcji doczołowej, są kluczowe dla stabilnego zamocowania rynny. Zapewniają one nie tylko odpowiednie podparcie dla rynny, ale także stanowią podstawę do montażu maskownicy, która jest integralną częścią estetycznego wykończenia. Precyzyjne rozmieszczenie i mocowanie haków gwarantuje stabilność całego systemu.

Maskownica estetyczne zwieńczenie projektu i jej dopasowanie do elewacji: Maskownica jest elementem, który nadaje systemowi rynny ukrytej jego charakterystyczny, minimalistyczny wygląd. Jej zadaniem jest ukrycie rynny, dzięki czemu linia dachu i elewacji pozostaje czysta. Maskownice są dostępne w szerokiej gamie kolorów, często z możliwością lakierowania proszkowego na dowolny kolor z palety RAL. Pozwala to na idealne dopasowanie do odcienia elewacji, pokrycia dachowego lub stolarki okiennej, tworząc spójną i harmonijną całość architektoniczną.

Obróbki blacharskie i membrany cisi strażnicy szczelności Twojego domu: Te elementy, choć często niedoceniane, są absolutnie niezbędne dla zapewnienia 100% szczelności systemu. Obróbki blacharskie, wykonane z odpowiednich materiałów, chronią newralgiczne punkty połączenia rynny z pokryciem dachowym i elewacją przed wnikaniem wilgoci. Membrany dachowe i elewacyjne odgrywają podobną rolę, zapobiegając przedostawaniu się wody do warstw izolacyjnych i konstrukcji budynku. Ich staranne wykonanie jest gwarancją bezpieczeństwa i trwałości.

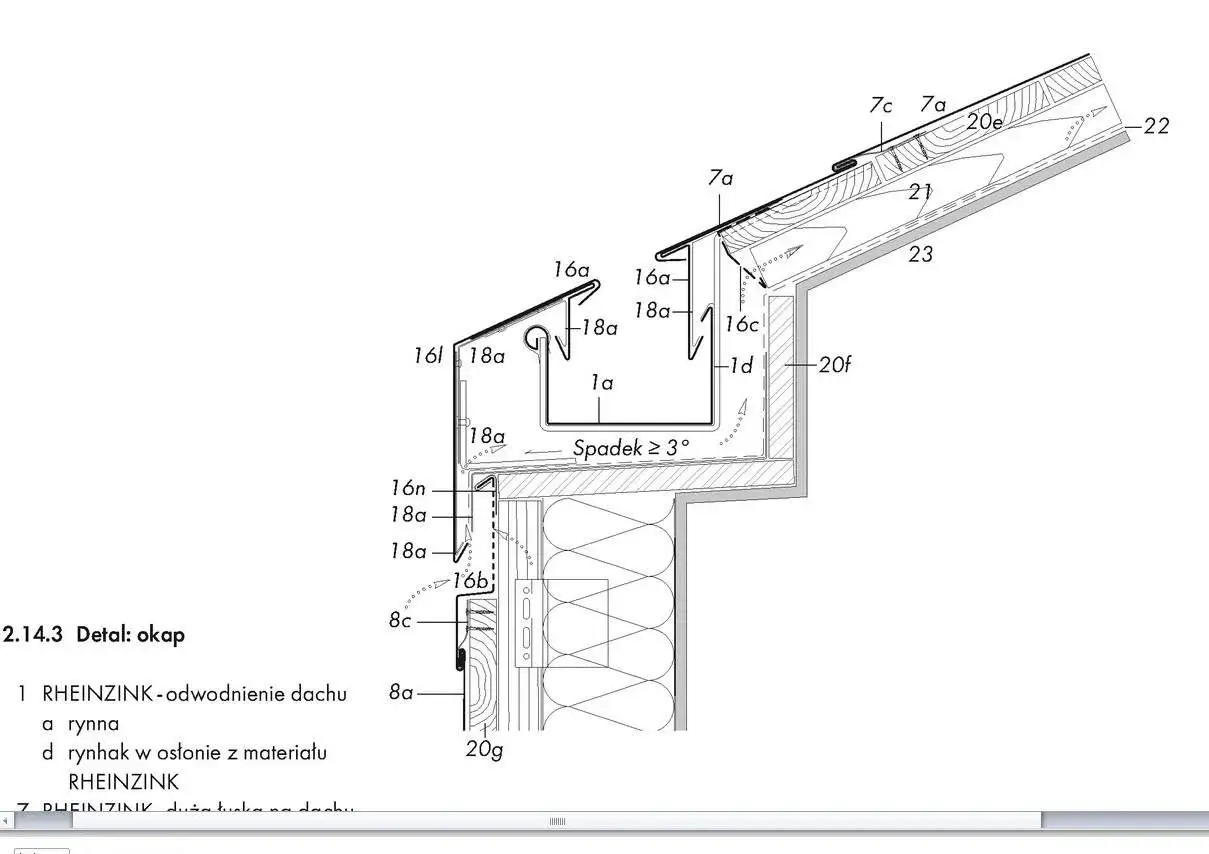

Projektowanie detalu rynny ukrytej – przekroje i rozwiązania konstrukcyjne

Poprawne zaprojektowanie systemu rynny ukrytej wymaga szczegółowej analizy detali konstrukcyjnych, które zapewnią jego funkcjonalność i trwałość. Proces ten obejmuje kilka kluczowych kroków, od przygotowania podkonstrukcji po finalne połączenia z elementami budynku.

Krok 1: Jak poprawnie zwymiarować i przygotować konstrukcję pod rynnę (stelaż z płyt MFP)?

Podstawą każdego systemu rynny ukrytej jest solidna i precyzyjnie wykonana podkonstrukcja, często nazywana stelażem. Najczęściej stosuje się w tym celu płyty drewnopochodne, takie jak płyty MFP (płyta wiórowa wilgocioodporna) o grubości co najmniej 25 mm. Kluczowe jest dokładne zwymiarowanie i wypoziomowanie stelaża, uwzględniając przyszły spadek rynny. Precyzja na tym etapie jest absolutnie fundamentalna dla późniejszego montażu i prawidłowego działania całego systemu.

Krok 2: Detal montażu rynny w ociepleniu – jak uniknąć mostków termicznych?

Jednym z największych wyzwań w systemach ukrytych jest prowadzenie rur spustowych w warstwie ocieplenia elewacji. Aby uniknąć powstawania mostków termicznych, które prowadzą do strat ciepła i kondensacji pary wodnej, należy stosować specjalne rozwiązania. Obejmuje to precyzyjne wycięcie otworów w izolacji, odpowiednie zabezpieczenie rury przed bezpośrednim kontaktem z materiałem izolacyjnym oraz zapewnienie ciągłości izolacji termicznej wokół rury. Stosowanie dedykowanych przepustów i uszczelnień jest tutaj kluczowe.

Krok 3: Prowadzenie rury spustowej w elewacji – schemat i kluczowe zasady

Rury spustowe w systemach ukrytych są zazwyczaj zintegrowane z warstwą ocieplenia elewacji. Zasady ich prowadzenia obejmują zapewnienie odpowiedniego spadku w kierunku odpływu, ochronę przed uszkodzeniami mechanicznymi oraz estetyczne wykończenie wylotu rury. Schematy montażowe dostarczane przez producentów systemów często zawierają szczegółowe wytyczne dotyczące tego, jak prawidłowo przeprowadzić rurę przez warstwę izolacji i wykończenia elewacyjnego, minimalizując ryzyko przecieków i problemów z odpływem.

Krok 4: Detal połączenia systemu z pokryciem dachowym i elewacją

Szczelność systemu rynny ukrytej w miejscach styku z dachem i elewacją jest absolutnie krytyczna. Precyzyjne wykonanie obróbek blacharskich, które tworzą barierę wodoodporną, jest tu nieodzowne. Detale te muszą być zaprojektowane tak, aby skutecznie odprowadzać wodę z dachu do rynny, a jednocześnie chronić konstrukcję budynku przed wilgocią. Stosowanie odpowiednich membran dachowych i elewacyjnych, a także staranne uszczelnienie wszystkich połączeń, gwarantuje pełną ochronę przed wodą.

Montaż krok po kroku – od haka po maskownicę

Prawidłowy montaż systemu rynny ukrytej wymaga precyzji i przestrzegania zaleceń producenta. Oto kluczowe etapy, które należy uwzględnić, aby zapewnić jego bezproblemowe działanie.

Wyznaczanie spadku (2-3 mm/mb) – najważniejszy etap gwarantujący drożność

Podstawą prawidłowego działania każdej rynny jest odpowiedni spadek, który zapewnia grawitacyjne odprowadzanie wody. W przypadku rynien ukrytych zaleca się spadek w wysokości 2-3 mm na każdy metr bieżący rynny. Jest to kluczowe dla zapobiegania zastojom wody, które mogą prowadzić do jej zamarzania zimą, uszkodzenia systemu, a także rozwoju glonów i mchów. Precyzyjne wyznaczenie i zachowanie tego spadku na całej długości rynny jest absolutnie fundamentalne.

Prawidłowe osadzenie i rozstaw haków systemowych

Haki montażowe stanowią podstawę, na której opiera się rynna. Ich prawidłowe osadzenie, zgodnie z zaleceniami producenta dotyczącymi rozstawu (zazwyczaj co 50-70 cm, w zależności od materiału rynny i obciążenia), jest kluczowe dla stabilności i wytrzymałości całego systemu. Haki muszą być solidnie zamocowane do podkonstrukcji, zapewniając równe podparcie dla rynny i utrzymanie wymaganego spadku.

Techniki łączenia rynien i montaż odpływu – gdzie szczelność jest krytyczna?

Łączenie poszczególnych odcinków rynien oraz montaż odpływu do rury spustowej to punkty, w których szczelność systemu jest najbardziej narażona. Należy stosować dedykowane łączniki systemowe i kleje lub uszczelniacze zalecane przez producenta. Precyzyjne dopasowanie elementów i staranne wykonanie połączeń są kluczowe dla zapobiegania przeciekom. Podobnie, montaż odpływu do rynny musi być wykonany z najwyższą starannością, zapewniając jego pełne uszczelnienie.

Instalacja maskownicy na zatrzask – precyzja, która definiuje ostateczny wygląd

Maskownica, będąca kluczowym elementem estetycznym, zazwyczaj montowana jest na system zatrzaskowy. Proces ten wymaga precyzji, aby zapewnić idealne dopasowanie i estetyczne wykończenie. Maskownica powinna być zamocowana stabilnie, bez szczelin i nierówności, które mogłyby zakłócić czystą linię architektoniczną. Dokładne dopasowanie maskownicy do elewacji lub pokrycia dachowego jest tym, co decyduje o ostatecznym, imponującym wyglądzie systemu.

7 najgroźniejszych błędów wykonawczych przy montażu rynny ukrytej i jak ich uniknąć

Nawet najbardziej zaawansowany system rynny ukrytej może zawieść, jeśli montaż zostanie przeprowadzony nieprawidłowo. Oto najczęstsze błędy wykonawcze i sposoby, jak ich uniknąć, aby zapewnić długotrwałe i bezproblemowe działanie systemu.

1. Błąd #1: Ignorowanie spadku prosta droga do zastoin wody i przecieków. Brak lub niewystarczający spadek rynny jest najczęstszą przyczyną problemów. Prowadzi to do zalegania wody, która zimą może zamarzać, powodując uszkodzenia mechaniczne, a także sprzyja rozwojowi glonów i mchów. Zawsze należy precyzyjnie wyznaczyć i zachować zalecany spadek 2-3 mm/mb.

2. Błąd #2: Niewystarczająca hydroizolacja cichy wróg Twojej elewacji. Niewłaściwe zabezpieczenie połączeń rynny z dachem i elewacją, a także brak ciągłości hydroizolacji wokół rur spustowych, może prowadzić do przenikania wilgoci do warstw izolacyjnych i konstrukcji budynku. Skutkuje to zawilgoceniem elewacji, powstawaniem plam, a w skrajnych przypadkach nawet uszkodzeniem materiałów budowlanych.

3. Błąd #3: Mieszanie komponentów z różnych systemów pozorna oszczędność, pewna katastrofa. Producenci projektują swoje systemy jako kompletne zestawy, gdzie poszczególne elementy są ze sobą idealnie dopasowane. Używanie komponentów od różnych producentów, nawet jeśli wydają się podobne, może prowadzić do problemów ze szczelnością, trwałością połączeń i ogólną funkcjonalnością systemu. Zawsze należy stosować elementy jednego, spójnego systemu.

4. Błąd #4: Brak dylatacji termicznej dlaczego rynna musi "pracować"? Materiały, z których wykonane są rynny, pod wpływem zmian temperatury rozszerzają się i kurczą. Niewłaściwe zaprojektowanie systemu, bez uwzględnienia przestrzeni na tę "pracę" materiału, może prowadzić do powstawania naprężeń, deformacji, a nawet pękania elementów. Należy stosować systemy z uwzględnieniem dylatacji termicznych.

5. Błąd #5: Złe wykonanie obróbek blacharskich diabeł tkwi w szczegółach. Obróbki blacharskie są kluczowym elementem zapewniającym szczelność systemu. Niestaranne ich wykonanie, niedokładne dopasowanie, brak odpowiedniego zakładu lub uszczelnienia, to prosta droga do przecieków. Szczególną uwagę należy zwrócić na detale połączeń z pokryciem dachowym i elementami elewacji.

6. Błąd #6: Nieuwzględnienie obciążenia śniegiem czy potrzebujesz barier przeciwśniegowych? W regionach o obfitych opadach śniegu, zalegający na dachu śnieg może stanowić znaczne obciążenie dla systemu rynnowego. Należy to uwzględnić już na etapie projektowania, dobierając odpowiednio wytrzymałe haki i mocowania. W niektórych przypadkach, szczególnie przy stromych dachach, rozważyć należy montaż barier przeciwśniegowych, które zapobiegną gwałtownemu zsuwaniu się śniegu i lodowych nawisów, chroniąc system rynnowy przed uszkodzeniem.

7. Błąd #7: Mostki termiczne przy rurze spustowej jak ocieplenie traci swoje właściwości? Prowadzenie rur spustowych przez warstwę izolacji termicznej elewacji bez odpowiedniego zabezpieczenia tworzy mostki termiczne. Powoduje to nie tylko straty ciepła, ale także sprzyja kondensacji pary wodnej, co może prowadzić do rozwoju pleśni i degradacji materiałów izolacyjnych. Kluczowe jest stosowanie dedykowanych rozwiązań, które zapewnią ciągłość izolacji termicznej wokół rury.

Użytkowanie i konserwacja systemu bezokapowego – o czym musisz pamiętać?

System rynny ukrytej, mimo swojej estetyki, wymaga regularnej uwagi, aby zapewnić jego długotrwałe i bezproblemowe działanie. Konserwacja w tym przypadku jest nieco bardziej wymagająca niż w tradycyjnych systemach, ale kluczowa dla jego drożności i funkcjonalności.

Jak i jak często przeprowadzać inspekcję i czyszczenie ukrytej rynny? Ze względu na ukrycie rynny pod maskownicą, dostęp do niej jest utrudniony. Regularne inspekcje, najlepiej dwa razy w roku (wiosną i jesienią), są niezbędne do wykrycia ewentualnych zanieczyszczeń, takich jak liście, gałązki czy piasek. Czyszczenie powinno być przeprowadzane ostrożnie, najlepiej przy użyciu narzędzi, które pozwolą na usunięcie zanieczyszczeń bez ryzyka uszkodzenia systemu. Warto rozważyć okresowe demontowanie maskownicy w celu dokładnego wyczyszczenia rynny.

Systemy podgrzewania rynien czy warto inwestować w kable grzewcze? W regionach o surowych zimach, woda zalegająca w rynnach i rurach spustowych może zamarzać, prowadząc do powstawania lodowych zatorów i uszkodzeń. Aby temu zapobiec, niektórzy producenci oferują systemy podgrzewania rynien, wykorzystujące specjalne kable grzewcze. Inwestycja w takie rozwiązanie może być uzasadniona w miejscach, gdzie problem oblodzenia jest szczególnie dotkliwy, zapewniając ciągłość odprowadzania wody nawet w niskich temperaturach.

Demontaż maskownicy jak uzyskać dostęp do rynny bez uszkodzeń? W przypadku konieczności przeprowadzenia gruntownych prac konserwacyjnych lub naprawczych, niezbędny może okazać się demontaż maskownicy. Zazwyczaj jest ona zamocowana na system zatrzaskowy lub za pomocą niewielkich wkrętów. Kluczowe jest, aby przeprowadzić ten proces z odpowiednią delikatnością i precyzją, stosując narzędzia, które nie spowodują zarysowań ani deformacji maskownicy. Zawsze warto zapoznać się z instrukcją montażu producenta, aby prawidłowo wykonać demontaż i późniejszy montaż.

Przegląd systemów rynien ukrytych na polskim rynku – co oferują producenci?

Rynek polski oferuje szereg zaawansowanych systemów rynien ukrytych, które różnią się detalami konstrukcyjnymi, materiałami i rozwiązaniami technologicznymi. Wybór odpowiedniego systemu powinien być podyktowany specyfiką projektu i indywidualnymi preferencjami.

System Krop – charakterystyka i detale montażowe

System Krop jest ceniony za swoją innowacyjność i dopracowane detale montażowe. Charakteryzuje się prostotą instalacji, a jednocześnie zapewnia wysoką estetykę i funkcjonalność. Producenci tego systemu często kładą nacisk na łatwość dopasowania elementów i trwałość połączeń, co przekłada się na długowieczność systemu.

System Galeco Bezokapowy – rozwiązania i unikalne cechy

Galeco to jeden z liderów na rynku systemów rynnowych w Polsce, a jego system bezokapowy cieszy się dużą popularnością. Według danych Galeco, ich system bezokapowy jest optymalnym rozwiązaniem do dachu bezokapowego, łączącym estetykę z wysoką wydajnością. Firma ta oferuje kompleksowe rozwiązania, często wyposażone w biblioteki CAD, które znacząco ułatwiają pracę architektom i projektantom, pozwalając na precyzyjne wkomponowanie systemu w projekt budynku.

System Siba Modern od Ruukki – co go wyróżnia?

Ruukki, znany producent pokryć dachowych, również oferuje system rynien ukrytych pod nazwą Siba Modern. Ten system wyróżnia się zazwyczaj wysoką jakością materiałów, często stalowych, oraz dopracowanymi detalami, które gwarantują trwałość i odporność na warunki atmosferyczne. Rozwiązania Ruukki często idą w parze z estetyką i funkcjonalnością, wpisując się w nowoczesne trendy architektoniczne.

Warto podkreślić, że wielu producentów, takich jak Krop, Galeco czy Ruukki, oferuje kompletne, systemowe rozwiązania, które zawierają wszystkie niezbędne komponenty oraz szczegółowe instrukcje montażu. Dostępność bibliotek CAD dla architektów jest dodatkowym atutem, ułatwiającym integrację systemu z projektem budowlanym i zapewniającym jego optymalne dopasowanie.

Finalne wskazówki dla inwestora i wykonawcy – gwarancja bezproblemowego działania

Zakończenie prac montażowych to moment, w którym kluczowe staje się upewnienie, że wszystko zostało wykonane zgodnie ze sztuką budowlaną i zaleceniami producenta. Oto kilka praktycznych wskazówek, które pomogą zapewnić bezproblemowe działanie systemu rynny ukrytej przez lata.

• Lista kontrolna przed odbiorem prac co musisz sprawdzić? Przed formalnym odbiorem prac, inwestor i wykonawca powinni przeprowadzić dokładną kontrolę systemu. Należy sprawdzić:

  • Poprawność wykonania spadku rynny (wizualnie i za pomocą poziomicy).
  • Szczelność wszystkich połączeń i obróbek blacharskich.
  • Prawidłowość montażu maskownicy czy jest stabilna, bez widocznych szczelin i uszkodzeń.
  • Stan elewacji w miejscach prowadzenia rur spustowych brak śladów wilgoci czy uszkodzeń izolacji.
  • Drożność systemu można to sprawdzić, polewając rynnę wodą z węża ogrodowego i obserwując, czy woda swobodnie spływa do odpływu.

• Współpraca architekta z dekarzem dlaczego komunikacja jest kluczem do sukcesu? Sukces każdego skomplikowanego systemu budowlanego, jakim jest rynna ukryta, zależy w dużej mierze od ścisłej współpracy wszystkich zaangażowanych stron. Architekt, projektując system, musi uwzględnić jego specyfikę i przekazać wykonawcy wszelkie niezbędne detale konstrukcyjne. Dekarz z kolei, realizując projekt, powinien ściśle przestrzegać zaleceń i w razie wątpliwości konsultować się z architektem lub bezpośrednio z działem technicznym producenta systemu. Otwarta komunikacja na każdym etapie od koncepcji po wykonanie minimalizuje ryzyko błędów i zapewnia, że system będzie działał efektywnie i estetycznie przez długie lata.
