Jak podłączyć wentylator łazienkowy z higrostatem? Bezpieczny montaż

Podłączenie wentylatora łazienkowego z czujnikiem wilgotności i timerem może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki. Ten artykuł przeprowadzi Cię przez cały proces, od zrozumienia działania urządzenia, przez bezpieczne przygotowania, aż po precyzyjną regulację. Dowiesz się, jak uniknąć najczęstszych błędów i cieszyć się suchą, świeżą łazienką bez zbędnego wysiłku.

Dlaczego zwykły wentylator to za mało? Zrozumienie roli czujnika wilgotności

Współczesne łazienki generują sporo wilgoci para wodna po kąpieli czy prysznicu to codzienność. Zwykły wentylator, który uruchamiamy ręcznie, często nie radzi sobie z tym problemem efektywnie. Może pracować zbyt krótko, nie usuwając całej wilgoci, lub zbyt długo, marnując energię. Wentylator z higrostatem i timerem to znacznie inteligentniejsze rozwiązanie, które automatycznie dba o komfort i zdrowie w Twojej łazience.

Jak działa higrostat i dlaczego jest kluczowy w walce z pleśnią? Higrostat to nic innego jak czujnik wilgotności. Jego zadaniem jest monitorowanie poziomu pary wodnej w powietrzu. Gdy wilgotność przekroczy ustalony próg, higrostat automatycznie włącza wentylator. Dzięki temu wilgoć jest usuwana na bieżąco, zanim zdąży skondensować się na ścianach i suficie. To kluczowa funkcja w zapobieganiu rozwojowi nieestetycznej i szkodliwej dla zdrowia pleśni oraz grzybów.

Timer (wyłącznik czasowy) cichy bohater Twojej łazienki. Funkcja timera uzupełnia działanie higrostatu. Po tym, jak wilgotność spadnie poniżej zadanego poziomu, lub po wyłączeniu światła (w zależności od konfiguracji), wentylator nie wyłączy się od razu. Timer podtrzyma jego pracę przez określony, regulowany czas. Pozwala to na dokładne wysuszenie pomieszczenia i usunięcie resztek wilgoci oraz nieprzyjemnych zapachów, jednocześnie zapobiegając nadmiernemu wychładzaniu łazienki i oszczędzając energię.

Różnice w działaniu: wentylator standardowy vs. z higrostatem i timerem. Główna różnica polega na automatyzacji. Standardowy wentylator wymaga Twojej interwencji musisz go włączyć i pamiętać o wyłączeniu. Wentylator z higrostatem i timerem działa autonomicznie, reagując na zmieniające się warunki w łazience. Oznacza to nie tylko większą wygodę, ale przede wszystkim skuteczniejszą walkę z wilgocią i pleśnią, a także potencjalne oszczędności energii dzięki optymalizacji czasu pracy.

Zanim zaczniesz: Kluczowe przygotowania do montażu

Przystępując do montażu wentylatora łazienkowego, zwłaszcza z zaawansowanymi funkcjami, bezpieczeństwo musi być absolutnym priorytetem. Łazienka to pomieszczenie o podwyższonej wilgotności, co zwiększa ryzyko porażenia prądem. Dlatego odpowiednie przygotowanie jest równie ważne, co sam montaż.

Bezpieczeństwo przede wszystkim: Jak prawidłowo odłączyć zasilanie i sprawdzić napięcie? Zanim dotkniesz jakichkolwiek przewodów, musisz bezwzględnie odłączyć zasilanie obwodu, w którym będziesz pracować. Zlokalizuj w swoim domu rozdzielnicę elektryczną (skrzynkę z bezpiecznikami) i wyłącz odpowiedni bezpiecznik odpowiadający za obwód łazienki. Następnie, używając próbnika napięcia (np. neonowego lub multimetru), dokładnie sprawdź wszystkie przewody, z którymi będziesz mieć kontakt, aby upewnić się, że nie ma w nich napięcia. Nigdy nie polegaj wyłącznie na wyłączonym bezpieczniku zawsze dokonaj pomiaru.

Test kartki papieru: Prosty sposób na sprawdzenie drożności kanału wentylacyjnego. Zanim zamontujesz nowy wentylator, upewnij się, że kanał wentylacyjny, do którego będzie podłączony, jest drożny. Weź zwykłą kartkę papieru i przyłóż ją do otworu wentylacyjnego. Jeśli kartka zostanie "przysysana" do otworu, oznacza to, że istnieje odpowiedni ciąg powietrza wentylacja działa prawidłowo. Jeśli kartka opada lub ledwo się trzyma, kanał może być zatkany i wymagać udrożnienia przed montażem.

Niezbędne narzędzia i materiały co musisz mieć pod ręką? Aby sprawnie przeprowadzić montaż, przygotuj następujące narzędzia i materiały:

• Śrubokręty (płaski i krzyżakowy)
• Ściągacz izolacji
• Próbnik napięcia
• Wiertarka z odpowiednimi wiertłami
• Poziomica
• Kołki rozporowe i wkręty
• Opaski zaciskowe
• Silikon sanitarny
• Ewentualnie: kombinerki, nóż

Wybór idealnego miejsca montażu z uwzględnieniem stref ochronnych IP. Wentylator powinien być zamontowany w miejscu, które zapewni mu efektywne działanie. Zazwyczaj jest to sufit lub górna część ściany, blisko źródła wilgoci, ale nie bezpośrednio nad prysznicem czy wanną, chyba że wentylator posiada odpowiednio wysoką klasę szczelności (IP). Strefy ochronne w łazience określają, jakie urządzenia elektryczne mogą być instalowane w poszczególnych miejscach. Sprawdź specyfikację swojego wentylatora i wybierz miejsce zgodne z zaleceniami producenta oraz przepisami bezpieczeństwa.

Schematy podłączenia krok po kroku – wybierz opcję dla siebie

Kluczowym elementem prawidłowego działania wentylatora z higrostatem i timerem jest jego właściwe podłączenie elektryczne. Różne scenariusze instalacyjne pozwalają dostosować pracę urządzenia do indywidualnych potrzeb i istniejącej infrastruktury elektrycznej w łazience.

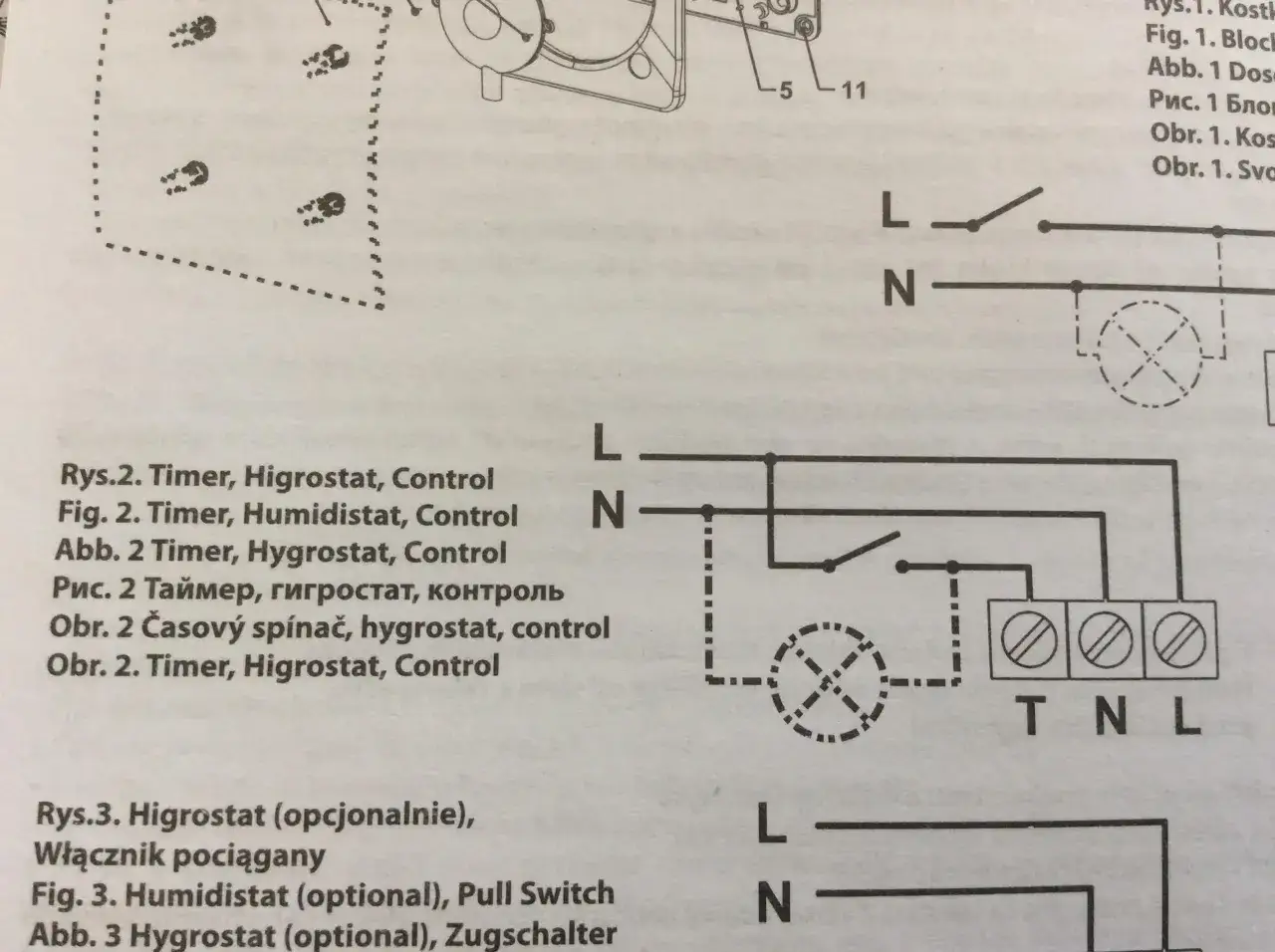

Oznaczenia na kostce, które musisz znać: L, N, T/LT co oznaczają? Zanim podłączysz przewody, musisz zrozumieć ich oznaczenia w kostce przyłączeniowej wentylatora:

• L (faza stała): To przewód fazowy, który dostarcza stałe napięcie do wentylatora. Jest on niezbędny do zasilania elektroniki odpowiedzialnej za działanie higrostatu i timera, niezależnie od tego, czy włączone jest światło.
• N (neutralny): Jest to przewód neutralny, potocznie zwany zerowym. Jest on częścią obwodu elektrycznego i musi być podłączony do każdego urządzenia elektrycznego.
• T lub LT (faza przerywana/sterująca): Ten przewód fazowy służy do sterowania pracą wentylatora. Zazwyczaj jest podłączany do włącznika światła lub dedykowanego przycisku. Umożliwia ręczne uruchomienie wentylatora i często współpracuje z timerem, podtrzymując jego pracę po wyłączeniu sygnału sterującego.

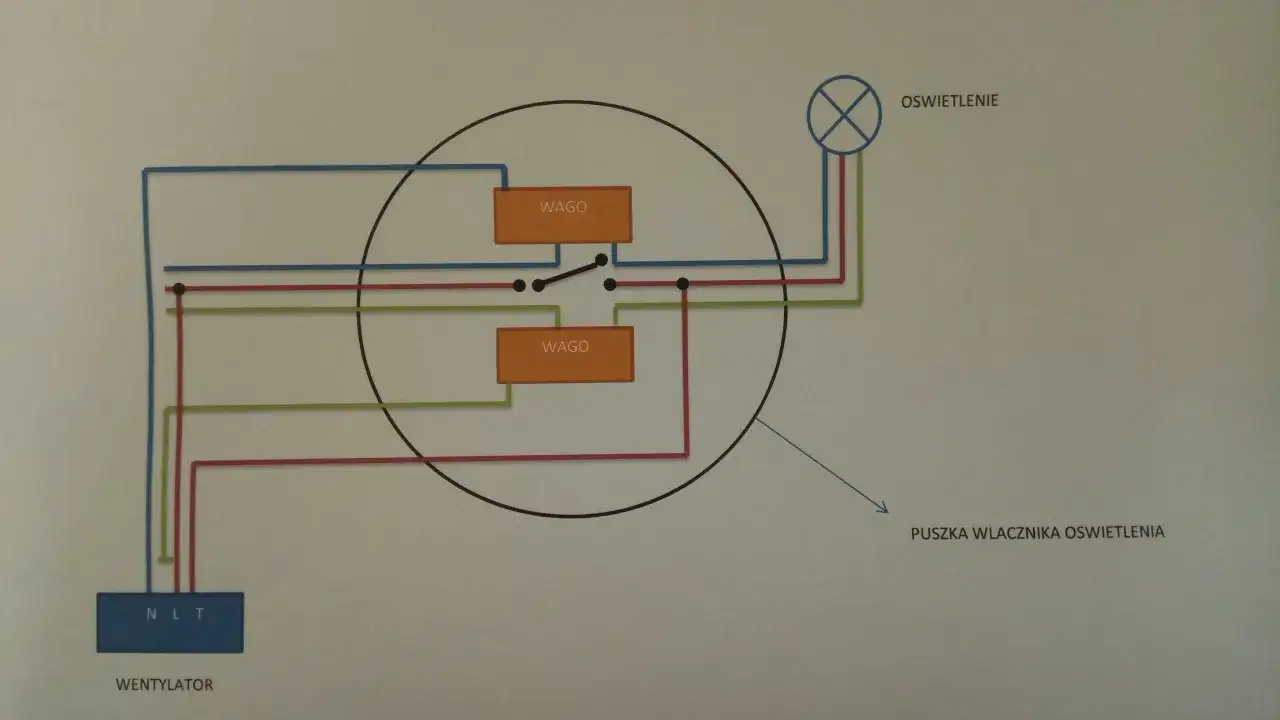

Scenariusz 1: Pełna automatyka i sterowanie ręczne (instalacja 3-przewodowa). Jest to najbardziej uniwersalne rozwiązanie, wymagające doprowadzenia do miejsca montażu wentylatora trzech przewodów: fazy stałej (L), przewodu neutralnego (N) oraz przewodu sterującego (T/LT). W tym układzie wentylator działa automatycznie dzięki higrostatowi zasilanemu z L, ale możesz go również ręcznie włączyć, np. naciskając włącznik światła. Po wyłączeniu światła, timer zapewni dalszą pracę wentylatora przez ustalony czas, co jest bardzo praktyczne.

Scenariusz 2: Podłączenie w pełni automatyczne tylko z czujnikiem wilgoci (instalacja 2-przewodowa). Jeśli chcesz, aby wentylator działał wyłącznie w trybie automatycznym, reagując tylko na zmiany poziomu wilgotności, możesz go podłączyć przy użyciu tylko dwóch przewodów: stałej fazy (L) i przewodu neutralnego (N). W tym wariancie zacisk T/LT pozostaje niepodłączony. Wentylator będzie się włączał i wyłączał samoczynnie w zależności od poziomu wilgoci, bez możliwości ręcznego sterowania.

Scenariusz 3: Integracja z włącznikiem światła kiedy to ma sens? Podłączenie wentylatora w taki sposób, aby uruchamiał się wraz z włączeniem światła w łazience (przewód LT podłączony do włącznika światła), jest bardzo popularnym rozwiązaniem. W tym przypadku, za każdym razem, gdy ktoś wejdzie do łazienki i zapali światło, wentylator zacznie pracować. Po wyjściu z łazienki i zgaszeniu światła, timer zapewni jeszcze przez jakiś czas pracę wentylatora, skutecznie usuwając pozostałą wilgoć. Jest to praktyczne rozwiązanie, które gwarantuje, że wentylacja jest włączona zawsze wtedy, gdy łazienka jest używana.

Montaż mechaniczny i podłączanie przewodów – instrukcja obrazkowa

Po zapoznaniu się ze schematami podłączenia i upewnieniu się co do bezpieczeństwa, czas przejść do fizycznego montażu wentylatora. Poniższe kroki przeprowadzą Cię przez ten proces, zapewniając, że wszystko zostanie wykonane poprawnie.

1. Demontaż panelu przedniego i dostęp do kostki elektrycznej. Zazwyczaj wentylatory łazienkowe posiadają zdejmowany panel czołowy. Delikatnie podważ go lub odkręć śrubki mocujące (jeśli występują), aby uzyskać dostęp do wewnętrznych elementów, w tym do kostki elektrycznej z zaciskami.
2. Jak bezpiecznie przymocować korpus wentylatora do ściany? Zaznacz miejsce montażu wentylatora na ścianie. Użyj wiertarki, aby wywiercić otwory na kołki rozporowe. Umieść kołki w otworach, a następnie przyłóż korpus wentylatora i przykręć go solidnie za pomocą wkrętów. Upewnij się, że wentylator jest zamocowany stabilnie i poziomo.
3. Prawidłowe podłączanie przewodów do zacisków L, N i LT. Teraz najważniejszy etap podłączenie elektryczne. Upewnij się, że końcówki przewodów są odpowiednio odizolowane (około 1 cm). Podłącz każdy przewód do odpowiedniego zacisku w kostce wentylatora, zgodnie z wybranym wcześniej schematem (L do L, N do N, T/LT do T/LT). Dokładnie dokręć śruby zaciskowe, aby zapewnić pewne i bezpieczne połączenie.
4. Montaż panelu czołowego i finalne przygotowanie do uruchomienia. Po podłączeniu przewodów, zamontuj z powrotem panel czołowy wentylatora, upewniając się, że wszystkie elementy są na swoim miejscu i dobrze spasowane. Sprawdź, czy żadne przewody nie są przyciśnięte.

Pierwsze uruchomienie i precyzyjna regulacja – klucz do sukcesu

Po zakończeniu montażu mechanicznego i elektrycznego, czas na uruchomienie wentylatora i jego dokładne ustawienie. Prawidłowa kalibracja sprawi, że urządzenie będzie działać optymalnie, spełniając swoje zadanie bez zbędnego hałasu czy marnowania energii.

Gdzie szukać pokręteł? Lokalizacja regulatorów wilgotności (H) i czasu (T). Większość wentylatorów z higrostatem i timerem posiada małe pokrętła lub potencjometry umieszczone zazwyczaj wewnątrz obudowy, dostępnej po zdjęciu panelu czołowego. Szukaj oznaczeń takich jak "H" lub symbol kropli wody (dla higrostatu) oraz "T" lub symbol zegara (dla timera). Czasami są one oznaczone także jako "ON-delay" (opóźnienie włączenia) lub "OFF-delay" (opóźnienie wyłączenia).

Jak ustawić próg wilgotności, aby wentylator nie pracował bez przerwy? Ustawienie higrostatu jest kluczowe dla komfortu. Zbyt niski próg (np. 60%) może sprawić, że wentylator będzie włączał się nawet przy normalnej wilgotności w łazience, co jest niepożądane. Zbyt wysoki próg (np. 90%) może z kolei spowodować, że wentylator w ogóle nie będzie się uruchamiał. Dobrym punktem wyjścia jest ustawienie progu wilgotności na około 70-75%. Obserwuj działanie wentylatora przez kilka dni i w razie potrzeby dokonaj drobnych korekt.

Optymalna nastawa timera ile czasu wentylator powinien pracować po kąpieli? Czas pracy timera również wymaga dopasowania. Zbyt krótki czas może nie pozwolić na całkowite usunięcie wilgoci, podczas gdy zbyt długi będzie marnował energię. Zazwyczaj wystarcza od kilku do kilkunastu minut pracy po spadku wilgotności lub wyłączeniu światła. Zacznij od ustawienia około 5-10 minut i obserwuj efekty. W większych łazienkach lub przy słabszej wentylacji nawiewnej, może być konieczne wydłużenie tego czasu.

Test działania w praktyce: Symulacja warunków wysokiej wilgotności. Po dokonaniu wstępnych ustawień, warto przeprowadzić test. Zamknij drzwi do łazienki, włącz gorącą wodę pod prysznicem na kilka minut, aby sztucznie podnieść poziom wilgotności. Następnie wyłącz wodę i obserwuj. Wentylator powinien automatycznie się uruchomić po przekroczeniu progu wilgotności. Sprawdź również, czy po spadku wilgotności lub zgaszeniu światła, wentylator pracuje przez ustawiony czas.

Najczęstsze błędy i problemy – jak ich uniknąć i co zrobić, gdy wystąpią?

Nawet przy starannym montażu, mogą pojawić się pewne problemy z działaniem wentylatora. Zrozumienie najczęstszych błędów i ich przyczyn pozwoli Ci szybko zdiagnozować i rozwiązać problem.

• Problem: Wentylator pracuje non-stop. Co jest przyczyną?
  • Błędne podłączenie: Najczęściej jest to wynik zwarcia przewodu stałego zasilania (L) z przewodem sterującym (LT). Elektronika odbiera to jako ciągły sygnał do pracy.
  • Zbyt niska nastawa higrostatu: Ustawienie zbyt niskiego progu wilgotności (np. poniżej 70%) może powodować ciągłą pracę wentylatora, nawet gdy łazienka jest sucha.
  • Niewystarczająca wentylacja nawiewna: Brak dopływu świeżego powietrza do łazienki (np. przez nieszczelne drzwi lub specjalne nawiewniki) uniemożliwia efektywne obniżenie wilgotności, co może prowadzić do ciągłej pracy wentylatora próbującego wyrównać poziom wilgoci.
• Problem: Wentylator nie chce się włączyć po kąpieli. Gdzie szukać rozwiązania?
  • Błędne podłączenie: Sprawdź, czy przewód stałej fazy (L) jest prawidłowo podłączony i czy dostarcza napięcie. Brak tego zasilania uniemożliwi działanie higrostatu i timera.
  • Zbyt wysoka nastawa higrostatu: Jeśli próg wilgotności jest ustawiony na bardzo wysoki poziom (np. 90%), wentylator może nigdy nie osiągnąć tego punktu w normalnych warunkach i się nie uruchomić.
  • Fabrycznie zaklejony czujnik: Niektóre modele posiadają otwór sensora wilgoci zaklejony taśmą ochronną na czas transportu. Upewnij się, że została ona usunięta.
• Problem: Wentylator włącza się losowo, nawet gdy łazienka jest sucha. Może to być spowodowane zbyt wysoką czułością higrostatu, nagłymi zmianami temperatury i wilgotności w otoczeniu, które są błędnie interpretowane przez czujnik, lub w rzadkich przypadkach uszkodzeniem samego czujnika.
• Czy włącznik światła z podświetleniem może zakłócać pracę wentylatora? Tak, niektóre włączniki z diodą LED sygnalizującą włączenie mogą generować niewielkie prądy upływu. Te prądy, choć niegroźne dla człowieka, mogą być czasem interpretowane przez czułą elektronikę wentylatora jako sygnał do pracy, powodując jego nieoczekiwane uruchamianie. W takim przypadku warto rozważyć zastosowanie wentylatora z osobnym zasilaniem lub specjalnego włącznika.
