Jak podłączyć wentylator łazienkowy do światła? Bezpieczna instrukcja

Podłączenie wentylatora łazienkowego do obwodu oświetleniowego to praktyczne i energooszczędne rozwiązanie, które zapewnia automatyczną wentylację zawsze, gdy korzystamy z łazienki. Ten przewodnik krok po kroku pomoże Ci bezpiecznie wykonać to zadanie, podkreślając kluczowe aspekty bezpieczeństwa i prawidłowego montażu, co jest fundamentalne dla zdrowego i komfortowego środowiska w Twoim domu.

Dlaczego prawidłowe podłączenie wentylatora to klucz do zdrowej i bezpiecznej łazienki

Prawidłowa wentylacja w łazience jest absolutnie fundamentalna dla utrzymania zdrowego środowiska w domu. To nie tylko kwestia komfortu, ale przede wszystkim ochrony przed wilgocią, która może prowadzić do rozwoju pleśni, grzybów i nieprzyjemnych zapachów. Te zjawiska nie tylko niszczą estetykę pomieszczenia i materiały budowlane, ale mogą również negatywnie wpływać na nasze zdrowie, powodując alergie czy problemy z układem oddechowym. Dobrze działający wentylator łazienkowy jest naszym sprzymierzeńcem w walce z tymi problemami.

Wilgoć i pleśń pod kontrolą: Jak wentylator ratuje Twoje ściany i zdrowie

Nadmierna wilgoć w łazience to cichy wróg. Skraplająca się para wodna osiada na ścianach, suficie i fugach, tworząc idealne warunki do rozwoju pleśni i grzybów. Te mikroskopijne organizmy nie tylko szpecą wnętrze, ale wydzielają szkodliwe zarodniki, które wdychane mogą wywoływać lub nasilać problemy zdrowotne, takie jak alergie, astma czy inne schorzenia układu oddechowego. Ponadto, ciągła wilgoć osłabia materiały budowlane, prowadząc do łuszczenia się farby, gnicia drewna czy korozji metalowych elementów. Skuteczny wentylator łazienkowy, usuwając nadmiar pary wodnej na bieżąco, zapobiega tym wszystkim negatywnym skutkom, chroniąc zarówno Twoje zdrowie, jak i stan techniczny budynku.

Automatyzacja dla wygody: Wentylator włączany ze światłem jako standard

Podłączenie wentylatora do obwodu oświetleniowego to niezwykle popularne i praktyczne rozwiązanie. Dlaczego? Ponieważ zapewnia ono automatyczną wentylację zawsze, gdy tylko wchodzimy do łazienki i zapalamy światło. Nie musimy pamiętać o dodatkowym włączniku wentylator pracuje wtedy, gdy jest potrzebny. To nie tylko zwiększa nasz komfort, ale także jest rozwiązaniem efektywnym energetycznie, ponieważ wentylator działa tylko przez czas, gdy łazienka jest używana. To prosty sposób na zapewnienie świeżego powietrza bez dodatkowego wysiłku.

Zanim zaczniesz: Niezbędne przygotowanie i zasady, których nie wolno złamać

Prace z instalacją elektryczną, nawet te pozornie proste, wymagają szczególnej ostrożności i bezwzględnego przestrzegania zasad bezpieczeństwa. Nigdy nie należy lekceważyć ryzyka porażenia prądem. Dlatego kluczowe jest odpowiednie przygotowanie i upewnienie się, że wszystkie czynności wykonujemy w sposób bezpieczny. Pamiętaj, że Twoje bezpieczeństwo jest absolutnym priorytetem.

Twoja skrzynka z narzędziami: Co będzie potrzebne do montażu?

Aby sprawnie i bezpiecznie podłączyć wentylator, będziesz potrzebować kilku podstawowych narzędzi. Oto lista, która pomoże Ci się przygotować:

• Próbnik napięcia: Niezbędny do sprawdzenia, czy w przewodach nie ma prądu. Bez niego nie wolno zaczynać żadnych prac elektrycznych.
• Śrubokręty izolowane: Zestaw śrubokrętów z izolowanymi rękojeściami, dopasowanych do rozmiaru śrub w puszkach i wentylatorze.
• Szczypce do ściągania izolacji: Pozwalają na precyzyjne usunięcie izolacji z przewodów bez ich uszkadzania.
• Szczypce uniwersalne: Przydatne do przytrzymywania przewodów lub elementów.
• Wiertarka z odpowiednimi wiertłami: Do wykonania otworów montażowych dla wentylatora.
• Kołki i wkręty: Odpowiednie do materiału ściany, na której będzie montowany wentylator.
• Taśma izolacyjna: Do zabezpieczenia połączeń, jeśli nie używasz kostek połączeniowych.
• Kostki połączeniowe (opcjonalnie): Ułatwiają i zabezpieczają połączenia przewodów.

Krok zero: Jak bezpiecznie odłączyć zasilanie i sprawdzić jego brak próbnikiem napięcia?

To jest absolutnie najważniejszy etap, od którego zależy Twoje bezpieczeństwo. Nigdy nie wolno podchodzić do prac elektrycznych bez pewności, że zasilanie jest odłączone. Najpierw udaj się do skrzynki rozdzielczej i zlokalizuj bezpiecznik lub wyłącznik odpowiadający za obwód łazienkowy zazwyczaj jest to ten sam obwód, co oświetlenie. Wyłącz go. Jednak samo wyłączenie bezpiecznika to za mało! Następnie, używając próbnika napięcia, bezwzględnie sprawdź, czy w przewodach, z którymi będziesz pracować (w puszce oświetleniowej), faktycznie nie ma napięcia. Dotknij końcówką próbnika każdego z przewodów. Dopiero gdy masz 100% pewności, że obwód jest pozbawiony napięcia, możesz przystąpić do dalszych prac.

Strefy bezpieczeństwa w łazience: Gdzie można, a gdzie nie wolno montować wentylatora?

Łazienka ze względu na obecność wody jest traktowana jako pomieszczenie o podwyższonym ryzyku porażenia prądem. Dlatego też, zgodnie z normą PN-HD 60364-7-701, jest ona podzielona na strefy bezpieczeństwa. Strefa 0 to wnętrze wanny lub brodzika. Strefa 1 obejmuje obszar nad wanną/brodzikiem do wysokości 2,25 m. Strefa 2 to obszar o promieniu 60 cm od krawędzi wanny/brodzika, również do wysokości 2,25 m. Montaż wentylatora powinien uwzględniać te strefy. W strefach 1 i 2 urządzenia elektryczne muszą mieć odpowiednią klasę szczelności, zazwyczaj co najmniej IPX4, co oznacza ochronę przed bryzgami wody. Co więcej, wszystkie obwody elektryczne w łazience powinny być zabezpieczone wyłącznikiem różnicowoprądowym (RCD) o czułości nie większej niż 30 mA, który zapewnia dodatkową ochronę przed porażeniem.

Rozszyfruj kable jak profesjonalista: Przewodnik po kolorach w polskiej instalacji

Zrozumienie oznaczeń przewodów elektrycznych to podstawa bezpiecznej pracy z instalacją. W Polsce, podobnie jak w wielu innych krajach europejskich, obowiązują ustandaryzowane kolory, które jednoznacznie wskazują funkcję danego przewodu. Znajomość tych oznaczeń pozwoli Ci uniknąć błędów i zapewnić prawidłowe działanie podłączanych urządzeń.

Brązowy, niebieski, żółto-zielony: Co oznacza każdy kolor i za co odpowiada (L, N, PE)?

W polskiej instalacji elektrycznej stosuje się następujące oznaczenia kolorystyczne przewodów, zgodnie z normą PN-HD 308 S2: 2007:

• Przewód fazowy (L): Najczęściej spotkasz go w kolorze brązowym lub czarnym. Może występować również w kolorze szarym. Jest to przewód, który dostarcza napięcie z sieci do urządzenia.
• Przewód neutralny (N): Zawsze ma kolor niebieski. Jest to drugi przewód zamykający obwód elektryczny, zazwyczaj o potencjale bliskim zeru.
• Przewód ochronny (PE): Ma charakterystyczny, dwukolorowy układ żółto-zielony. Jego zadaniem jest ochrona przed porażeniem prądem w przypadku awarii. Jest podłączany do metalowych części urządzeń, które mogą znaleźć się pod napięciem.

Prawidłowe zidentyfikowanie tych przewodów jest kluczowe dla bezpiecznego podłączenia wentylatora.

Dlaczego w niektórych wentylatorach nie podłącza się żółto-zielonego przewodu?

Może Cię zdziwić, że w instrukcji montażu wentylatora nie ma miejsca na podłączenie żółto-zielonego przewodu ochronnego (PE). Nie jest to błąd. Wiele nowoczesnych urządzeń, w tym popularne wentylatory łazienkowe, posiada tzw. II klasę ochronności, określaną również jako podwójna izolacja. Oznacza to, że ich konstrukcja jest tak zaprojektowana, aby zapewnić wysoki poziom bezpieczeństwa przed porażeniem prądem dzięki zastosowaniu dwóch warstw izolacji. W takich urządzeniach przewód ochronny nie jest wymagany, ponieważ ryzyko kontaktu z elementami pod napięciem jest minimalne.

Podłączenie krok po kroku: Schemat dla standardowego wentylatora (włączany ze światłem)

Najprostszym i najczęściej stosowanym rozwiązaniem jest podłączenie standardowego wentylatora łazienkowego w taki sposób, aby uruchamiał się on razem ze światłem. Jest to rozwiązanie intuicyjne i nie wymaga dodatkowych czynności. Poniżej znajdziesz szczegółową instrukcję, jak to zrobić bezpiecznie.

Schemat 1: Równoległe połączenie z lampą – jak to wygląda w praktyce?

W przypadku standardowego wentylatora, który ma działać razem ze światłem, podłączamy go równolegle do lampy. Oznacza to, że wentylator i żarówka (lub panel LED) będą korzystać z tych samych przewodów zasilających. W puszce oświetleniowej, do której podłączona jest lampa, znajdziesz przewody fazowy (L) i neutralny (N). Do tych właśnie przewodów należy podłączyć odpowiednio przewód fazowy i neutralny wentylatora. W efekcie, gdy włączysz światło, prąd popłynie jednocześnie do żarówki i do wentylatora, uruchamiając oba urządzenia. Po wyłączeniu światła, oba urządzenia przestaną działać.

Instrukcja montażu: Od puszki oświetleniowej do pierwszego uruchomienia

Oto szczegółowa, numerowana instrukcja montażu standardowego wentylatora łazienkowego:

1. Odłącz zasilanie: Jak już wspomniano, to absolutny priorytet. Wyłącz odpowiedni bezpiecznik w skrzynce rozdzielczej i koniecznie sprawdź brak napięcia próbnikiem w przewodach w puszce oświetleniowej.
2. Otwórz puszkę oświetleniową: Zdejmij klosz lampy i ostrożnie otwórz puszkę połączeniową, w której znajdują się przewody od instalacji elektrycznej oraz przewody do lampy.
3. Zidentyfikuj przewody: Zlokalizuj przewód fazowy (L brązowy/czarny) i przewód neutralny (N niebieski) doprowadzające zasilanie do lampy.
4. Przygotuj przewody wentylatora: Jeśli wentylator jest nowy, ostrożnie ściągnij około 1-1,5 cm izolacji z końca jego przewodu fazowego (L) i neutralnego (N).
5. Wykonaj połączenia:
   • Podłącz przewód fazowy (L) wentylatora do przewodu fazowego (L) instalacji elektrycznej (tego samego, do którego podłączona jest lampa).
   • Podłącz przewód neutralny (N) wentylatora do przewodu neutralnego (N) instalacji elektrycznej (tego samego, do którego podłączona jest lampa).
   Połączenia wykonaj za pomocą kostek połączeniowych lub dokładnie skręć przewody i zaizoluj taśmą izolacyjną. Upewnij się, że połączenia są solidne i bezpieczne.
6. Zamocuj wentylator: Zamontuj obudowę wentylatora w otworze wentylacyjnym zgodnie z instrukcją producenta. Upewnij się, że jest on stabilnie zamocowany.
7. Podłącz zasilanie: Po upewnieniu się, że wszystkie połączenia są wykonane prawidłowo i bezpiecznie, możesz ponownie włączyć zasilanie w skrzynce rozdzielczej.
8. Testowanie: Włącz światło w łazience. Wentylator powinien uruchomić się razem ze światłem. Wyłącz światło wentylator powinien się zatrzymać.

Poziom wyżej: Jak podłączyć wentylator z dodatkowymi funkcjami?

Nowoczesne wentylatory łazienkowe często wyposażone są w dodatkowe funkcje, takie jak timer czy czujnik wilgoci. Ich podłączenie jest nieco bardziej złożone, ale nadal możliwe do wykonania samodzielnie, pod warunkiem dokładnego przestrzegania instrukcji i zasad bezpieczeństwa.

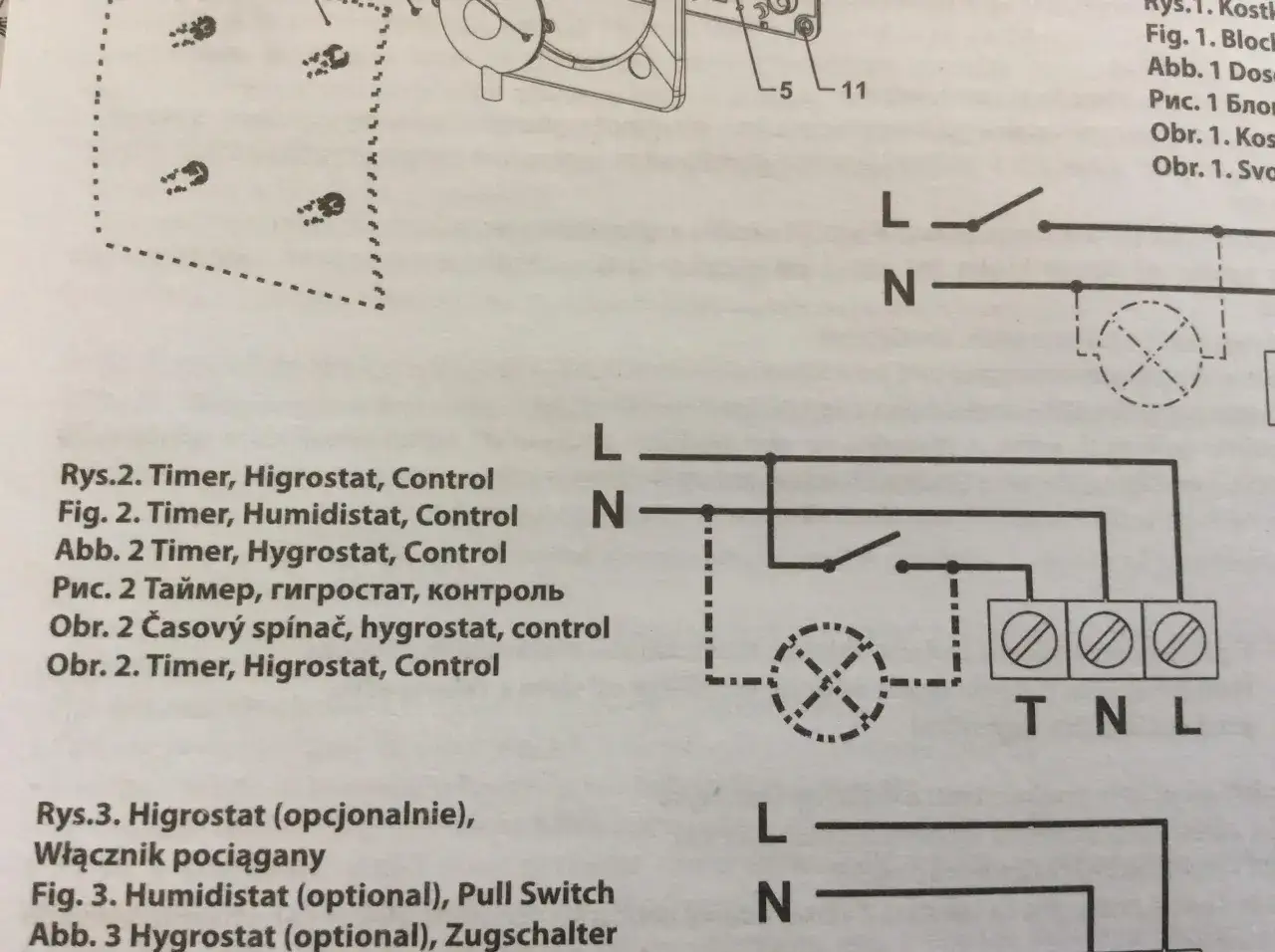

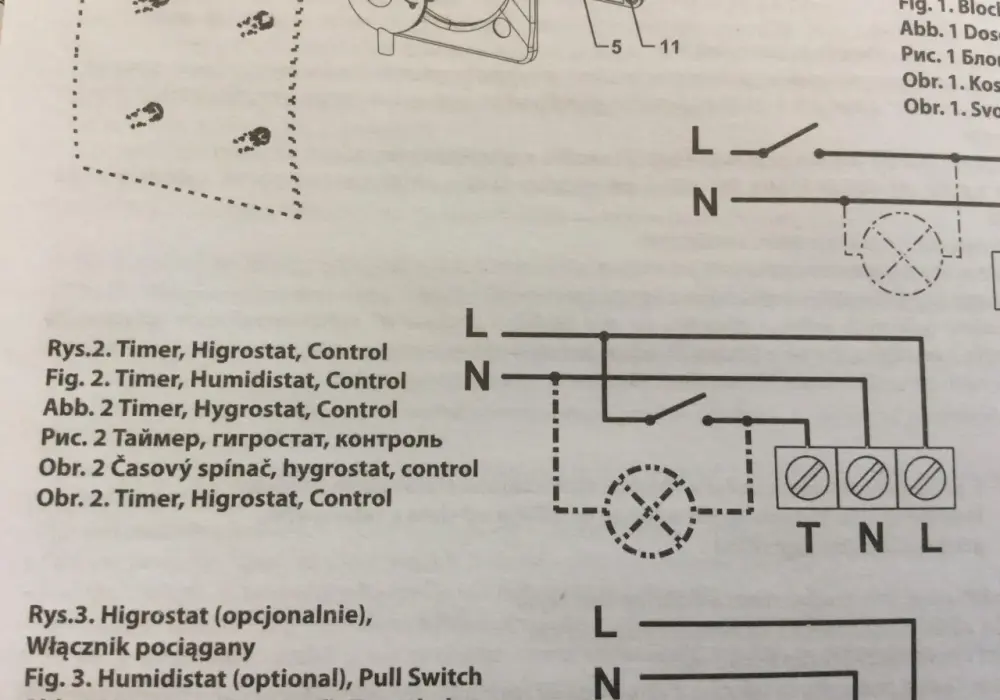

Wentylator z timerem (opóźnieniem czasowym): Schemat podłączenia z trzema przewodami (L, N, T)

Wentylatory z funkcją timera, potocznie zwaną opóźnieniem czasowym, oferują większą kontrolę nad wentylacją. Pozwalają one na pracę wentylatora przez określony czas po wyłączeniu światła, co jest bardzo praktyczne. Aby taki wentylator działał poprawnie, potrzebuje on stałego zasilania. Schemat podłączenia wygląda następująco: potrzebne są trzy przewody. Dwa z nich to standardowe zasilanie: przewód fazowy (L) i przewód neutralny (N), które zapewniają wentylatorowi stały dostęp do prądu. Trzeci przewód, często oznaczany jako T lub L1, jest przewodem "wyzwalającym". Jest on podłączany do przewodu fazowego wychodzącego ze włącznika światła. Kiedy włączysz światło, ten przewód fazowy jest pod napięciem, co uruchamia wentylator. Po wyłączeniu światła, przewód T przestaje być zasilany, ale timer utrzymuje pracę wentylatora przez ustawiony czas, po czym następuje jego wyłączenie.

Wentylator z czujnikiem wilgoci (higrostatem): Jak zapewnić mu stałe zasilanie i niezależną pracę?

Wentylatory wyposażone w higrostat, czyli czujnik wilgoci, to najbardziej zaawansowane rozwiązanie. Działają one niezależnie od włącznika światła, automatycznie reagując na zmiany poziomu wilgotności w łazience. Aby czujnik mógł prawidłowo monitorować wilgotność i sterować pracą wentylatora, urządzenie musi mieć zapewnione stałe zasilanie. Podobnie jak w przypadku wentylatora z timerem, wymaga to podłączenia dwóch przewodów: fazowego (L) i neutralnego (N), które dostarczają prąd do wentylatora przez cały czas. Wentylator sam wykryje moment, gdy poziom wilgoci wzrośnie (np. podczas kąpieli) i automatycznie się uruchomi, a gdy powietrze w łazience wyschnie, sam się wyłączy. To rozwiązanie gwarantuje optymalną wilgotność powietrza bez Twojej ingerencji.

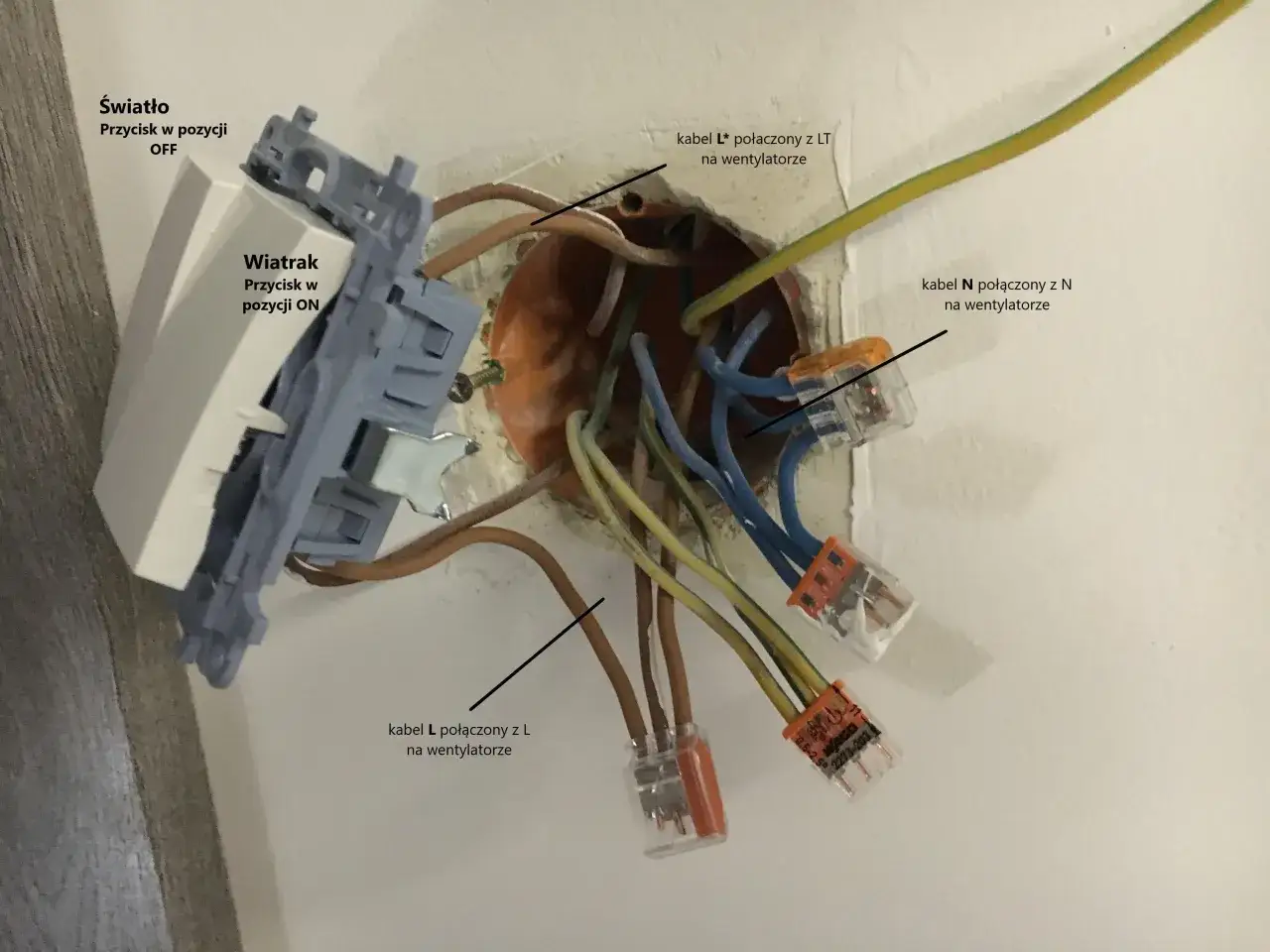

Czy wentylator może działać niezależnie od światła? Rozwiązanie z osobnym włącznikiem

Istnieją sytuacje, gdy chcemy mieć możliwość włączenia wentylatora niezależnie od oświetlenia, na przykład do szybkiego przewietrzenia łazienki bez zapalania światła. Najprostszym rozwiązaniem jest doprowadzenie do wentylatora osobnego zasilania z puszki rozdzielczej, które będzie sterowane za pomocą dedykowanego, podwójnego włącznika jednego dla światła, drugiego dla wentylatora. Alternatywnie, jeśli zdecydujesz się na wentylator z higrostatem, zapewniając mu stałe zasilanie (L i N), będzie on działał niezależnie od światła, automatycznie regulując wentylację w zależności od poziomu wilgoci.

Najczęstsze błędy i problemy: Jak ich unikać i co robić, gdy coś pójdzie nie tak?

Nawet przy starannym wykonaniu, czasem mogą pojawić się drobne problemy. Znajomość najczęstszych błędów i ich przyczyn pozwoli Ci szybko zdiagnozować i rozwiązać potencjalne kłopoty.

Problem: Wentylator nie działa po podłączeniu – co sprawdzić w pierwszej kolejności?

Jeśli po wykonaniu wszystkich podłączeń wentylator milczy, nie panikuj. Najpierw sprawdź podstawowe rzeczy:

• Zasilanie: Upewnij się, że bezpiecznik odpowiadający za obwód łazienkowy jest włączony. Sprawdź ponownie próbnikiem napięcia, czy na pewno dociera ono do puszki oświetleniowej.
• Połączenia przewodów: Dokładnie sprawdź, czy przewody L i N wentylatora są prawidłowo połączone z odpowiednimi przewodami instalacji elektrycznej. Czasem wystarczy lekko poruszyć połączeniem, aby odkryć luźny kontakt.
• Przewód T (w wentylatorach z timerem): Jeśli masz wentylator z timerem, sprawdź, czy przewód T (lub L1) jest prawidłowo podłączony do fazy przełączanej ze włącznika światła, a nie do stałej fazy.
• Uszkodzenie wentylatora: W skrajnych przypadkach możliwe jest, że sam wentylator jest wadliwy. Jeśli wszystkie połączenia są poprawne, a zasilanie dociera, może być konieczna jego wymiana.

Problem: Wentylator z timerem pracuje bez przerwy lub nie wyłącza się – gdzie szukać przyczyny?

Taka sytuacja zazwyczaj wskazuje na błąd w podłączeniu przewodu sterującego:

• Błędne podłączenie przewodu T: Najczęstszą przyczyną jest podłączenie przewodu T (lub L1) wentylatora bezpośrednio do stałej fazy (L) zamiast do fazy przełączanej ze włącznika światła. Wówczas wentylator otrzymuje sygnał do pracy non-stop.
• Nieprawidłowe ustawienie timera: Upewnij się, że pokrętło lub przełącznik timera jest ustawiony na pożądaną wartość czasu pracy.
• Uszkodzenie timera: W rzadkich przypadkach moduł timera w wentylatorze może ulec uszkodzeniu.

Przeczytaj również: Jak wyczyścić wentylator domowy - proste kroki i ważne wskazówki

Problem: Głośna praca wentylatora – czy to błąd montażowy?

Głośna praca wentylatora może mieć kilka przyczyn:

• Niewłaściwy montaż: Upewnij się, że wentylator jest solidnie zamocowany w otworze wentylacyjnym. Luźna obudowa może powodować wibracje i hałas.
• Zanieczyszczenie: Kurz i zanieczyszczenia gromadzące się na łopatkach wentylatora mogą zaburzać jego pracę i powodować hałas. Warto go okresowo oczyścić.
• Uszkodzenie wentylatora: W przypadku nowych urządzeń może to być wada fabryczna. W starszych modelach może dojść do zużycia łożysk.
• Niewłaściwy typ wentylatora: Czasami wentylator może być po prostu zbyt głośny jak na wymagania danego pomieszczenia. Warto wybierać modele o niższym poziomie hałasu, podawanym w decybelach (dB).

Granica między DIY a pomocą fachowca: Kiedy bezwzględnie należy wezwać elektryka?

Chociaż wiele prac związanych z podłączeniem wentylatora łazienkowego można wykonać samodzielnie, istnieją sytuacje, w których konieczne jest wezwanie wykwalifikowanego elektryka. Przede wszystkim, jeśli nie masz pewności co do swoich umiejętności lub odczuwasz jakikolwiek brak pewności podczas pracy z instalacją elektryczną, zdecydowanie skontaktuj się ze specjalistą. Bezpieczeństwo jest najważniejsze. Elektryka należy wezwać również w przypadku:

• Starszych instalacji elektrycznych, których stan techniczny jest nieznany lub budzi wątpliwości.
• Potrzeby wykonania nowych obwodów elektrycznych lub modyfikacji istniejącej instalacji.
• Występowania problemów z instalacją, które wykraczają poza proste połączenia (np. migoczące światła, problemy z bezpiecznikami).
• Braku odpowiednich narzędzi lub wiedzy do bezpiecznego wykonania zadania.

Pamiętaj, że lepiej zapłacić fachowcowi za bezpieczne wykonanie pracy, niż ryzykować poważne konsekwencje zdrowotne lub materialne.
