Głębokość kanalizacji nie jest wartością z katalogu, którą można wpisać raz i zapomnieć. W praktyce decydują o niej strefa przemarzania, spadek przewodu, poziom wód gruntowych i to, jak wychodzi instalacja z budynku. Ja patrzę na ten temat przede wszystkim technicznie: rura ma pracować grawitacyjnie, mieć ochronę przed mrozem i nie wymuszać niepotrzebnie głębokiego wykopu.
Najważniejsze liczby, które warto mieć pod ręką
- W Polsce strefa przemarzania gruntu zwykle mieści się w przedziale od 0,8 m do 1,4 m.
- Bezpieczny zapas to najczęściej około 0,4 m poniżej granicy przemarzania, licząc do wierzchu rury.
- Przyłącza z budynku często projektuje się w okolicy 1,4 m, jeśli pozwala na to profil terenu.
- Minimalne spadki przyłączy to zwykle 1,5% dla DN150, 1,0% dla DN200, 0,8% dla DN250 i 0,6% dla DN300.
- Odcinki głębsze niż 6 m wymagają osobnego sprawdzenia i uzgodnień.
Jaką głębokość przyjmuje się dla kanalizacji w Polsce
Mówiąc o głębokości, mam na myśli zwykle przykrycie do wierzchu rury, a nie do jej osi. To ważne rozróżnienie, bo w praktyce projektowej liczy się warstwa gruntu nad przewodem, która chroni go przed przemarzaniem i uszkodzeniem mechanicznym. Najprostsza zasada jest taka: kanalizacja powinna znaleźć się poniżej strefy przemarzania, a jako bezpieczny zapas przyjmuje się zwykle dodatkowe 40 cm.
W efekcie dla wielu działek w Polsce wychodzi zakres mniej więcej od 1,2 m do 1,8 m przykrycia do wierzchu rury. W centralnej części kraju bardzo często spotyka się głębokość około 1,4 m, bo to daje rozsądny kompromis między ochroną termiczną a wykonalnością wykopu.
| Strefa przemarzania | Głębokość przemarzania | Praktyczne przykrycie do wierzchu rury |
|---|---|---|
| I | 0,8 m | około 1,2 m |
| II | 1,0 m | około 1,4 m |
| III | 1,2 m | około 1,6 m |
| IV | 1,4 m | około 1,8 m |
To jest dobry punkt wyjścia, ale nie jedyny. Jeśli teren ma spadek, działka jest podmokła albo trasa kanalizacji przecina inne sieci, końcowa rzędna może zmienić się wyraźnie. Właśnie dlatego sama strefa przemarzania nie zamyka tematu, tylko prowadzi do kolejnego pytania: co jeszcze wpływa na głębokość wykopu.
Co naprawdę decyduje o głębokości wykopu
Ja zwykle zaczynam od czterech rzeczy: rzędnej wyjścia z budynku, spadku trasy, strefy przemarzania i warunków gruntowo-wodnych. Dopiero potem patrzę na długość odcinka, bo to właśnie zestawienie tych elementów pokazuje, czy kanalizacja może iść grawitacyjnie, czy trzeba ją podnieść, pogłębić albo zmienić układ.

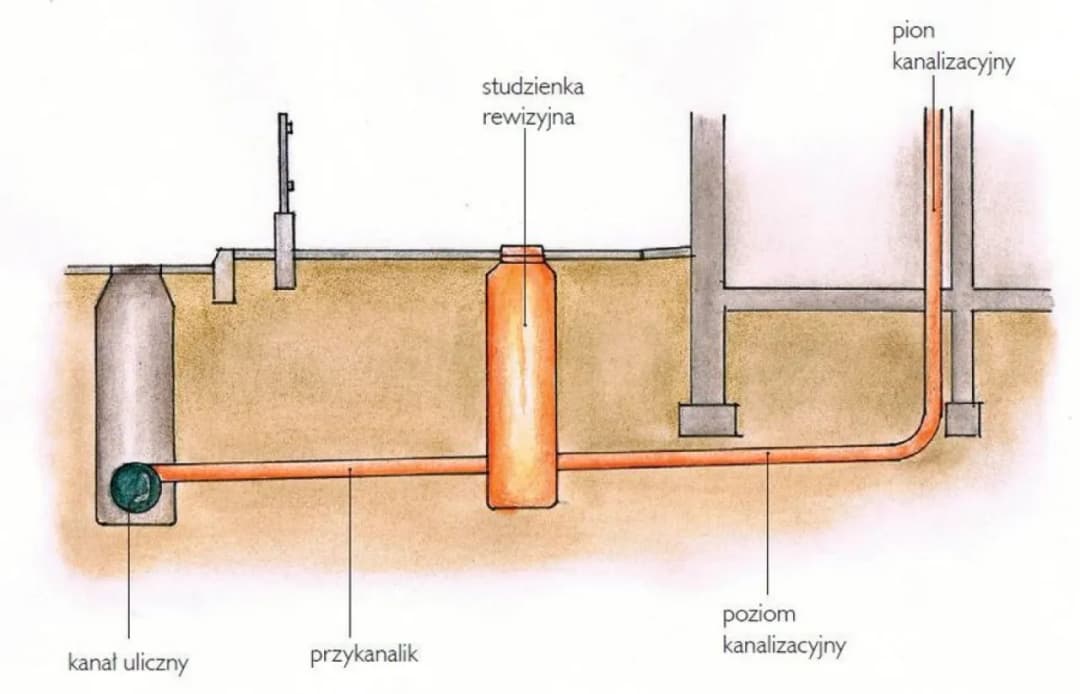

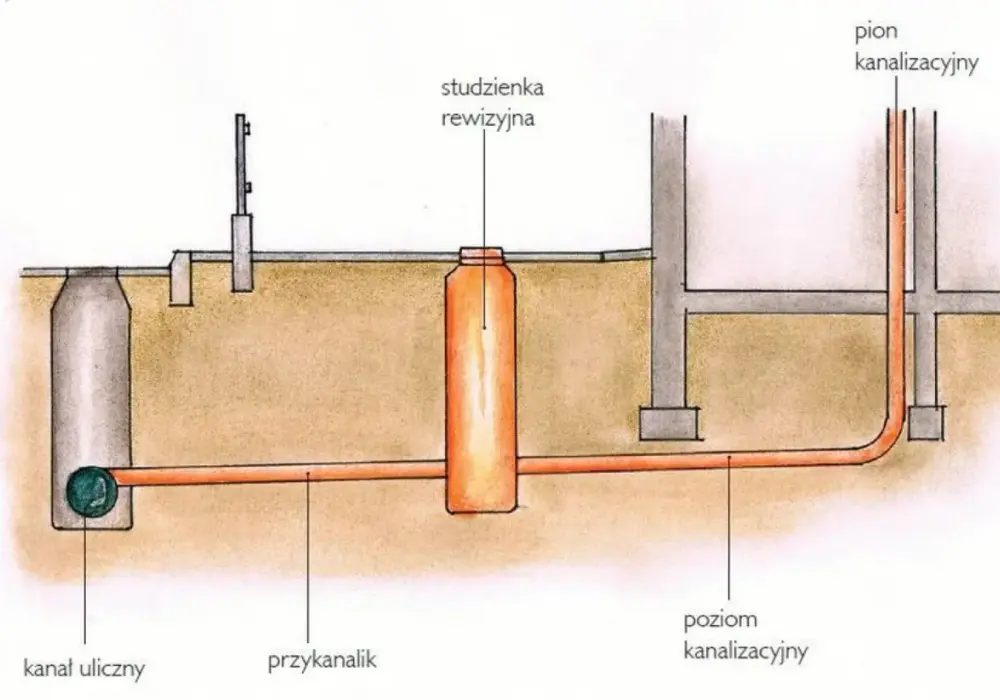

- Wyjście z budynku - jeśli odpływ z domu jest zbyt wysoko lub zbyt nisko, cała trasa ustawia się pod ten punkt.
- Spadek terenu - na działce ze spadkiem łatwiej utrzymać przepływ grawitacyjny bez nadmiernego pogłębiania wykopu.
- Poziom wód gruntowych - wysoka woda wymusza odwodnienie, szczelniejsze rozwiązania albo zmianę technologii.
- Kolizje z innymi sieciami - gaz, prąd, wodociąg, drenaż czy istniejąca kanalizacja potrafią przesunąć rzędną o tyle, że projekt trzeba przeliczyć od nowa.
W praktyce ważne jest też rozróżnienie między kanałem grawitacyjnym a przyłączem. Kanał grawitacyjny ma odprowadzać ścieki bez pompy, ale jeśli przez ukształtowanie terenu nie da się utrzymać sensownej głębokości i spadku, rozsądniejsza bywa zmiana rozwiązania niż dalsze kopanie na siłę. I właśnie tu wchodzi temat spadków, bo bez nich nawet poprawna głębokość nie da sprawnej instalacji.
Spadek jest równie ważny jak sama głębokość
Przy kanalizacji grawitacyjnej nie wygrywa ten, kto położy rurę najgłębiej, tylko ten, kto utrzyma równy i wystarczający spadek. Za mały spadek powoduje odkładanie osadów, za duży potrafi rozdzielić wodę od części stałych i psuje warunki samooczyszczania. Dlatego średnica przewodu i jego nachylenie muszą iść w parze. DN to średnica nominalna, czyli branżowy zapis rozmiaru rury.
| Średnica przewodu | Minimalny spadek | Co to oznacza w praktyce |
|---|---|---|
| DN 150 | 1,5% | Najczęstszy wariant dla przyłączy z domu |
| DN 200 | 1,0% | Często stosowany w krótszych odcinkach i sieciach osiedlowych |
| DN 250 | 0,8% | Przewód zaczyna być bardziej wrażliwy na błędy niwelacji |
| DN 300 | 0,6% | Wymaga już bardzo równego wykonania wykopu i podsypki |
W projektach patrzy się też na prędkość samooczyszczania, zwykle rzędu 0,8 m/s, bo to ona pokazuje, czy osady nie będą zalegały w przewodzie. Jeśli mam wybrać jeden praktyczny wniosek, to jest on prosty: spadek trzeba wyznaczać razem z głębokością, a nie osobno. Zbyt płytko ułożona rura może mieć świetny spadek, ale przemarzać. Zbyt głęboka rura może mieć bezpieczeństwo termiczne, ale stać się kosztowna i trudna w wykonaniu. To prowadzi wprost do pytania, kiedy lepiej nie pogłębiać wykopu bardziej niż trzeba.
Grunt i woda gruntowa potrafią zmienić cały projekt
W teorii wystarczy dobrać głębokość do strefy przemarzania. W praktyce najbardziej kłopotliwa bywa woda gruntowa. Jeśli jej poziom jest wysoki, wykop trzeba zabezpieczyć, czasem odwodnić, a przy większych głębokościach koszty i ryzyko rosną szybciej niż sama długość odcinka. Dlatego badanie geotechniczne nie jest dodatkiem dla świętego spokoju, tylko realnym narzędziem do oceny, czy projekt da się wykonać rozsądnie.
Przy słabszych gruntach, gruncie nawodnionym albo dużej różnicy rzędnych może się okazać, że lepszym rozwiązaniem będzie lokalna przepompownia niż dokładanie kolejnych metrów wykopu. Ja traktuję to jako decyzję techniczną, nie kompromis jakościowy: pompa bywa po prostu lepsza niż przewód poprowadzony za głęboko, zbyt stromo albo w warunkach, które później będą stale generować problemy.
- Jeśli zagłębienie przekracza 6 m, projekt trzeba sprawdzić i uzgodnić indywidualnie.
- Jeśli poziom wód gruntowych jest blisko dna wykopu, trzeba przewidzieć odwodnienie lub zmianę technologii.
- Jeśli teren mocno opada, czasem lepiej rozbić trasę na krótsze odcinki i zmienić punkt zbiorczy.
- Jeśli od budynku do kanału ulicznego jest daleko, rośnie ryzyko, że grawitacja przestanie być opłacalna.
To właśnie w takich sytuacjach geotechnika i niwelacja decydują o tym, czy kanalizacja będzie bezproblemowa przez lata, czy stanie się źródłem ciągłych napraw. Z tego miejsca łatwo przejść do błędów, które najczęściej psują nawet dobrze zapowiadający się projekt.
Najczęstsze błędy, które potem kosztują najwięcej
W kanalizacji błędy zwykle nie wyglądają spektakularnie na etapie wykopu. Problem wychodzi dopiero zimą, po kilku miesiącach albo po pierwszym większym deszczu. Dlatego warto je nazwać wprost.
- Zbyt płytkie ułożenie rury - ryzyko przemarzania i lokalnych uszkodzeń rośnie od razu, zwłaszcza na odcinkach przy budynku.
- Ignorowanie lokalnych wytycznych operatora sieci - nawet dobra praktyka ogólna może nie wystarczyć, jeśli zarządca sieci wymaga innych rzędnych lub sposobu włączenia.
- Brak równych spadków - niewielkie załamanie niwelety potrafi zrobić zastoinę, która będzie wracać jak bumerang.
- Słaba podsypka i zasypka - kamień, gruz albo nierówny grunt potrafią uszkodzić rurę szybciej niż mróz.
- Brak analizy kolizji - późniejsze omijanie kabla albo wodociągu zwykle oznacza głębszy wykop, więcej złączek i większe ryzyko błędu.
Najgorsze jest to, że te błędy często pojawiają się razem: zbyt płytka rura ma też zły spadek, a źle przygotowany wykop wymusza poprawki na końcu robót. Dlatego ostatnia rzecz, którą robię przed rozpoczęciem prac, to prosta kontrola kilku danych wyjściowych.
Co sprawdzić przed rozpoczęciem prac na działce
Zanim koparka wejdzie w teren, sprawdzam zawsze ten sam zestaw informacji. To skraca projektowanie i zmniejsza ryzyko, że na etapie wykonawczym pojawi się kosztowna niespodzianka.
- strefę przemarzania dla konkretnej lokalizacji,
- rzędną wyjścia kanalizacji z budynku,
- planowaną trasę z uwzględnieniem spadku,
- poziom wód gruntowych i rodzaj gruntu,
- kolizje z innymi sieciami i warunki uzgodnień z operatorem kanalizacji.
Jeżeli z tych punktów wynika, że przewód musiałby schodzić zbyt głęboko, nie upieram się przy klasycznym rozwiązaniu grawitacyjnym. Czasem lepiej od razu przewidzieć przepompownię, czasem skorygować przebieg trasy, a czasem dołożyć izolację i zmienić sposób posadowienia. Najważniejsze jest to, żeby głębokość kanalizacji wynikała z warunków działki, a nie z przypadkowego „na oko”.
Jeśli podejdziesz do tego w ten sposób, rura nie będzie ani za płytka, ani niepotrzebnie za głęboka, a cały układ łatwiej utrzyma stabilnie przez lata.
