Kalkulatory przekroju i średnicy to niezbędne narzędzia w instalacjach elektrycznych. Pomagają w szybkich obliczeniach i zwiększają bezpieczeństwo systemów. Ich głównym zadaniem jest precyzyjne przeliczanie wymiarów przewodów. Dokładne obliczenia są kluczowe dla prawidłowego funkcjonowania instalacji.
Dzięki tym kalkulatorom instalatorzy i projektanci mogą błyskawicznie określić odpowiednie parametry. To oszczędza czas. Eliminuje ryzyko błędów. Właściwy dobór przekrojów i średnic przewodów ma bezpośredni wpływ na bezpieczeństwo całego systemu.
Najważniejsze informacje:- Kalkulatory umożliwiają błyskawiczne przeliczanie przekrojów na średnice
- Służą do precyzyjnych obliczeń obwodów kół i średnic
- Pomagają w doborze odpowiednich przewodów elektrycznych
- Wspomagają projektowanie instalacji jedno- i trójfazowych
- Eliminują ryzyko błędów obliczeniowych
- Są przystosowane zarówno dla miedzi jak i aluminium
- Zapewniają efektywność energetyczną instalacji
Jak obliczyć średnicę z przekroju?
Kalkulator przekroju przewodu służy do precyzyjnego obliczania wymiarów. Przekrój i średnica są ze sobą ściśle powiązane poprzez zależności matematyczne. Znajomość tych zależności pozwala na szybkie przeliczenia w praktyce.
Podstawą obliczeń jest wzór na pole koła. Przeliczanie przekroju na średnicę wymaga wykorzystania liczby π. Znajomość tych zależności jest kluczowa dla elektryków i instalatorów.
- Przekrój (S) = π × r²
- Promień (r) = √(S/π)
- Średnica (d) = 2 × r
- Średnica (d) = 2 × √(S/π)
W obliczeniach używamy milimetrów kwadratowych (mm²) dla przekroju i milimetrów (mm) dla średnicy. Są to standardowe jednostki w branży elektrycznej.
Wzór na obliczanie średnicy przewodu
Obliczanie przekroju z średnicy opiera się na przekształceniu wzoru na pole koła. Do obliczenia średnicy przewodu należy wyciągnąć pierwiastek z przekroju pomnożonego przez 4 i podzielonego przez π. Ten wzór pozwala na błyskawiczne przeliczenia.
Przykład: dla przewodu o przekroju 2,5 mm², średnica wynosi 1,78 mm. To standardowy wymiar często spotykany w instalacjach domowych.
Kalkulator przekroju na średnicę
Kalkulator mm2 na średnicę wymaga jedynie wprowadzenia wartości przekroju. Wynik pojawi się automatycznie w milimetrach.
Najczęstsze zastosowania przelicznika średnicy i przekroju
Przelicznik średnicy na przekrój jest niezbędny przy projektowaniu instalacji elektrycznych. Pomaga w doborze odpowiednich przewodów do obciążenia prądowego. Znajduje zastosowanie w różnych branżach przemysłowych.
Właściwy dobór przekroju ma kluczowe znaczenie dla bezpieczeństwa. Zbyt mały przekrój może prowadzić do przegrzewania się przewodów. Precyzyjne obliczenia zapobiegają awariom.
| Przekrój (mm²) | Średnica (mm) |
|---|---|
| 1,5 | 1,38 |
| 2,5 | 1,78 |
| 4,0 | 2,26 |
| 6,0 | 2,76 |
| 10,0 | 3,57 |
W instalacjach elektrycznych
Prawidłowy dobór przekroju przewodu decyduje o bezpieczeństwie instalacji. Kalkulator przekroju przewodu pomaga uniknąć niebezpiecznych sytuacji.
Właściwa średnica zapewnia odpowiednią wentylację przewodów. Minimalizuje to ryzyko przegrzania instalacji.
W hydraulice i rurociągach
W systemach hydraulicznych średnica rur wpływa na przepływ cieczy. Właściwy dobór wymiarów zapewnia optymalną wydajność systemu. Przeliczanie przekroju na średnicę jest kluczowe dla projektantów.
Instalacje przemysłowe wymagają precyzyjnych obliczeń przepływu. Średnica rur musi być dostosowana do ciśnienia roboczego. Kalkulator mm2 na średnicę usprawnia proces projektowania.
Dobór przekroju przewodu do instalacji
Wybór odpowiedniego przekroju zależy od kilku kluczowych parametrów. Najważniejsze są: natężenie prądu, długość przewodu i sposób ułożenia. Obliczanie przekroju z średnicy musi uwzględniać wszystkie te czynniki.
- Określ maksymalne natężenie prądu
- Sprawdź długość przewodu
- Uwzględnij sposób ułożenia
- Oblicz spadek napięcia
- Dobierz przekrój z zapasem bezpieczeństwa
Właściwy dobór przekroju gwarantuje bezpieczną eksploatację. Warto skorzystać z kalkulatora przekroju przewodu.

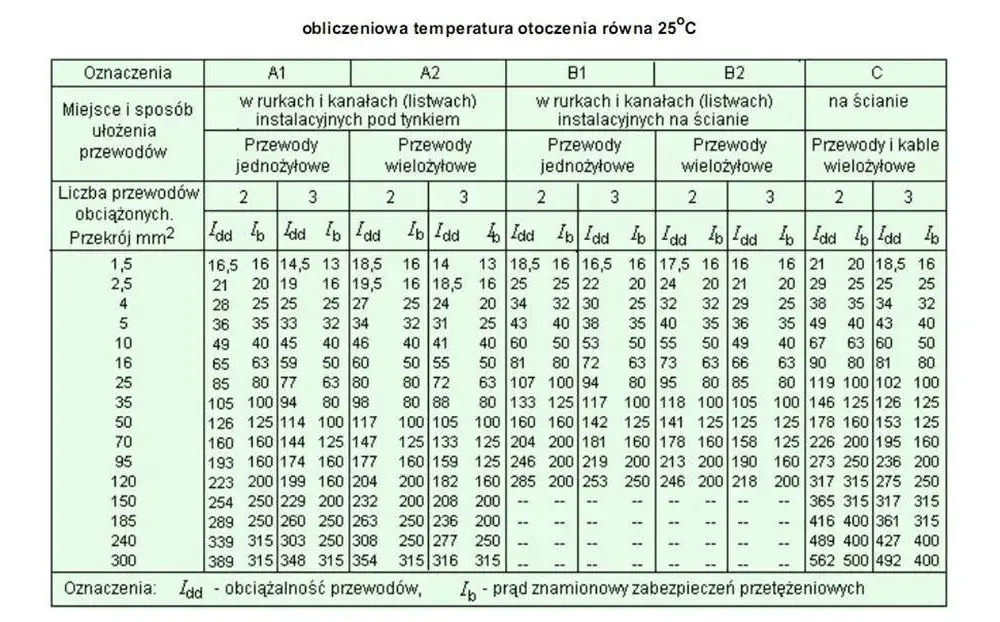

Jak dobrać przekrój przewodu do natężenia prądu?
Natężenie prądu determinuje minimalny przekrój przewodu. Zbyt mały przekrój może prowadzić do przegrzewania się instalacji.
Kalkulator średnicy przewodu uwzględnia obciążalność prądową. Jest to kluczowy parametr bezpieczeństwa.
| Przekrój (mm²) | Obciążalność prądowa (A) |
|---|---|
| 1,5 | 14 |
| 2,5 | 20 |
| 4,0 | 25 |
| 6,0 | 32 |
| 10,0 | 40 |
| 16,0 | 54 |
Co wpływa na wybór średnicy przewodu?
Temperatura otoczenia ma istotny wpływ na dobór przewodu. Wyższa temperatura wymaga większego przekroju.
Sposób ułożenia przewodów wpływa na ich chłodzenie. Przewody w wiązce wymagają większego przekroju.
Rodzaj izolacji determinuje maksymalną temperaturę pracy. Wpływa to bezpośrednio na dobór przekroju.
Niewłaściwy dobór przekroju może prowadzić do poważnych konsekwencji. Przegrzewanie się przewodów stwarza ryzyko pożaru. Dlatego tak ważne jest korzystanie z kalkulatora przekroju przewodu.
Dobór wymiarów przewodu - kluczowe aspekty bezpieczeństwa
Kalkulator przekroju przewodu stanowi niezbędne narzędzie w projektowaniu instalacji elektrycznych i hydraulicznych. Właściwe przeliczanie przekroju na średnicę zapewnia bezpieczeństwo i efektywność systemów. Precyzyjne obliczenia chronią przed przegrzewaniem i awariami.
Wybór odpowiedniego przekroju zależy od wielu czynników technicznych. Natężenie prądu, długość przewodu oraz warunki otoczenia wymagają dokładnej analizy. Obliczanie przekroju z średnicy musi uwzględniać wszystkie te parametry, aby instalacja działała prawidłowo i bezpiecznie.
Świadome korzystanie z kalkulatora mm2 na średnicę pozwala uniknąć kosztownych błędów. Regularne sprawdzanie obciążalności prądowej i stosowanie się do norm branżowych gwarantuje długotrwałą i bezpieczną eksploatację instalacji. Pamiętaj, że lepiej wybrać przewód o większym przekroju, niż ryzykować przeciążenie systemu.
