Obliczenie przekroju przewodu na podstawie jego średnicy to podstawowa umiejętność, która może okazać się nieoceniona podczas prac instalacyjnych lub weryfikacji istniejących połączeń. Zrozumienie tej zależności jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego działania instalacji elektrycznych. W tym artykule przeprowadzimy Cię przez cały proces, od pomiaru po finalne obliczenia.
Kluczowe informacje o obliczaniu przekroju przewodu ze średnicy
- Przekrój (A) przewodu, wyrażany w mm², jest kluczowy dla obciążalności prądowej, w przeciwieństwie do średnicy (d) mierzonej w mm.
- Podstawowy wzór na obliczenie przekroju to A = π * (d/2)² lub A = (π * d²) / 4, gdzie π ≈ 3,14.
- Do precyzyjnego pomiaru średnicy pojedynczej żyły przewodu zaleca się użycie suwmiarki.
- Dla przewodów typu linka należy obliczyć przekrój pojedynczego drucika, a następnie pomnożyć go przez liczbę wszystkich drucików w żyle.
- Pamiętaj, że producenci kwalifikują przewody na podstawie rezystancji, więc obliczenia geometryczne mogą dać wynik nieco odbiegający od nominalnego.
Dlaczego precyzyjne obliczenie przekroju jest ważniejsze niż myślisz
Często spotykam się z sytuacją, gdy początkujący instalatorzy lub majsterkowicze mylą dwa fundamentalne pojęcia: średnicę i przekrój przewodu. To błąd, który może mieć poważne konsekwencje. Średnica (d) to po prostu odległość między przeciwległymi punktami na obwodzie żyły, mierzona w milimetrach. Przekrój (A) to natomiast pole powierzchni tej żyły, wyrażane w milimetrach kwadratowych. To właśnie przekrój jest standardowym parametrem, który znajdziemy na oznaczeniach kabli i który decyduje o tym, jak duży prąd może bezpiecznie przez przewód przepłynąć. Ignorowanie tej różnicy to prosta droga do błędnych założeń projektowych i potencjalnych zagrożeń.

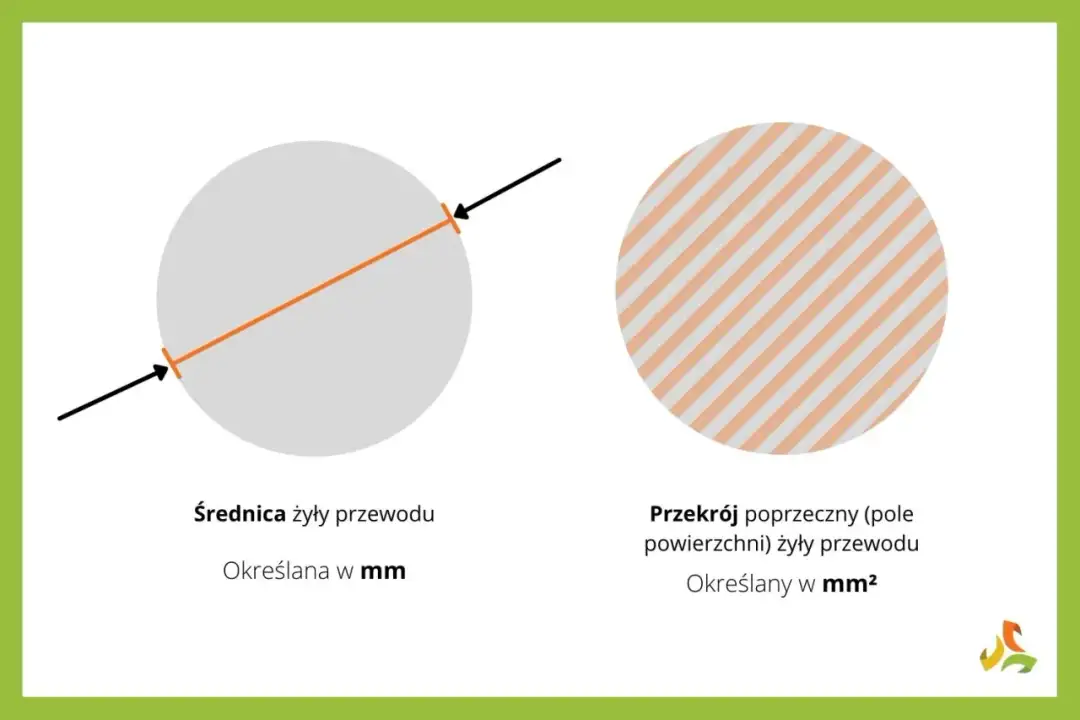

Średnica a przekrój – zrozum kluczową różnicę dla bezpieczeństwa instalacji
Wyobraź sobie dwie rury o tej samej średnicy. Jedna jest wykonana z cienkiego plastiku, druga z grubej stali. Choć obie mają identyczną średnicę, ich wytrzymałość i zdolność do przenoszenia obciążeń są zupełnie inne. Podobnie jest z przewodami. Średnica żyły mówi nam tylko o jej wymiarze liniowym. Prawdziwą miarą jej "pojemności" prądowej jest pole jej przekroju poprzecznego. Jeśli podczas projektowania instalacji elektrycznej kierujemy się wyłącznie średnicą, możemy nieświadomie zastosować przewody o zbyt małym przekroju, co grozi ich przegrzaniem, uszkodzeniem izolacji, a w skrajnych przypadkach pożarem. Dlatego tak ważne jest, aby zawsze operować danymi dotyczącymi przekroju.
Jak przekrój wpływa na zdolność przewodu do przenoszenia prądu?
Im większy przekrój przewodu, tym mniejszy jego opór elektryczny. Mniejszy opór oznacza, że podczas przepływu prądu wydziela się mniej ciepła. To prosta fizyka. Przewód o większym przekroju może więc bezpiecznie przewodzić większy prąd, nie przegrzewając się do niebezpiecznych temperatur. Jeśli zastosujemy przewód o przekroju niedostosowanym do obciążenia, prąd będzie powodował jego nadmierne nagrzewanie. Może to doprowadzić do stopienia izolacji, zwarcia, a nawet zapłonu materiałów znajdujących się w pobliżu. Dlatego dobór odpowiedniego przekroju jest fundamentem bezpiecznej instalacji elektrycznej.
Jak obliczyć przekrój przewodu ze średnicy? Wzór i instrukcja krok po kroku
Teraz przejdźmy do sedna jak samodzielnie obliczyć pole przekroju przewodu, dysponując jedynie jego średnicą? Nie jest to skomplikowane i wymaga jedynie podstawowej wiedzy matematycznej. Ta sekcja dostarczy Ci narzędzi, które pozwolą Ci na precyzyjne określenie przekroju każdego okrągłego przewodu.
Niezbędny wzór matematyczny: Twoje jedyne narzędzie do obliczeń
Podstawą do obliczenia pola przekroju kołowego przewodu na podstawie jego średnicy jest dobrze znany wzór na pole koła. W zależności od preferencji, można go zapisać na dwa sposoby:
- A = π * (d/2)²
- A = (π * d²) / 4
Abyś mógł bezbłędnie posługiwać się tym wzorem, wyjaśnijmy znaczenie poszczególnych symboli:
- A pole przekroju poprzecznego, które chcemy obliczyć. Jednostką są milimetry kwadratowe (mm²).
- π (pi) jest to stała matematyczna, której przybliżona wartość wynosi 3,14. W bardziej precyzyjnych obliczeniach można użyć dokładniejszej wartości, ale dla celów praktycznych 3,14 jest zazwyczaj wystarczające.
- d średnica żyły przewodu, którą zmierzyłeś. Pamiętaj, że musi być ona podana w milimetrach (mm).
Jak prawidłowo zmierzyć średnicę żyły? Użyj suwmiarki!
Kluczem do dokładnego obliczenia przekroju jest precyzyjny pomiar średnicy. Absolutnie kluczowe jest, aby mierzyć wyłącznie metalową żyłę przewodu, bez jej izolacji. Najlepszym narzędziem do tego celu jest suwmiarka. Pozwala ona na dokładne uchwycenie najbardziej oddalonych punktów na obwodzie żyły. Upewnij się, że suwmiarka jest ustawiona prostopadle do osi przewodu, aby uniknąć błędów pomiarowych wynikających z kąta nachylenia. Jeśli mierzysz przewód wielożyłowy (linkę), pamiętaj, że będziesz potrzebował zmierzyć średnicę jednego, pojedynczego drucika.
Praktyczny przykład: obliczamy przekrój dla przewodu o średnicy 1,78 mm
Przejdźmy teraz do praktycznego zastosowania wzoru. Załóżmy, że za pomocą suwmiarki zmierzyłeś średnicę pojedynczej żyły przewodu i uzyskałeś wynik 1,78 mm. Oto jak krok po kroku obliczymy jego przekrój:
- Zapisz zmierzoną średnicę: d = 1,78 mm.
- Podstaw wartość do wzoru: Użyjemy wzoru A = π * (d/2)².
-
Wykonaj obliczenia:
- Najpierw oblicz promień: r = d/2 = 1,78 mm / 2 = 0,89 mm.
- Następnie podnieś promień do kwadratu: r² = (0,89 mm)² = 0,7921 mm².
- Pomnóż przez stałą π: A = 3,14 * 0,7921 mm² ≈ 2,487 mm².
- Zaokrąglij wynik i skomentuj: Uzyskany wynik to około 2,487 mm². Jest to wartość bardzo zbliżona do standardowego przekroju 2,5 mm². Oznacza to, że przewód, który zmierzyłeś, prawdopodobnie odpowiada nominalnemu przekrojowi 2,5 mm², choć jego geometryczny pomiar daje nieco mniejszą wartość.
A co z przewodami typu linka? Metoda obliczeń dla kabli wielożyłowych
Przewody typu linka, składające się z wielu drobnych drucików, wymagają nieco innego podejścia do obliczenia ich całkowitego przekroju. Choć zasada jest podobna, musimy uwzględnić strukturę takiego przewodu.
Krok 1: Zmierz średnicę pojedynczego drucika
Pierwszym i najważniejszym krokiem jest bardzo precyzyjne zmierzenie średnicy jednego, pojedynczego drucika tworzącego żyłę linki. Ze względu na ich niewielki rozmiar, użycie suwmiarki z odpowiednią precyzją jest tutaj absolutnie niezbędne. Upewnij się, że mierzysz sam metal, bez żadnej izolacji.
Krok 2: Policz druciki w żyle i pomnóż wynik
Gdy już zmierzysz średnicę pojedynczego drucika i obliczysz jego przekrój (korzystając ze wzoru opisanego wcześniej), musisz policzyć, ile takich drucików znajduje się w całej żyle przewodu. Następnie pomnóż obliczony przekrój pojedynczego drucika przez całkowitą liczbę drucików w żyle. Wynik tej operacji da Ci całkowity pole przekroju poprzecznego całej żyły linki.
Na przykład, jeśli obliczyłeś, że pojedynczy drucik ma przekrój 0,1 mm², a w żyle znajduje się ich 25, to całkowity przekrój żyły wynosi 25 * 0,1 mm² = 2,5 mm².
Najczęstsze błędy przy obliczeniach i jak ich unikać
Podczas wykonywania obliczeń przekroju przewodu, nawet przy użyciu prawidłowego wzoru, łatwo o pomyłkę. Z mojego doświadczenia wynika, że najczęściej popełniane błędy dotyczą kilku kluczowych kwestii. Świadomość tych pułapek pozwoli Ci uniknąć błędnych wyników i zapewnić bezpieczeństwo.
Mylenie promienia ze średnicą – pułapka, w którą łatwo wpaść
To chyba najczęstszy błąd, zwłaszcza u osób, które dopiero zaczynają swoją przygodę z obliczeniami elektrycznymi. Wzór na pole koła można zapisać zarówno z użyciem promienia (r), jak i średnicy (d). Pamiętaj: promień to połowa średnicy (r = d/2). Jeśli wzór wymaga promienia, a Ty masz zmierzoną średnicę, musisz ją najpierw podzielić przez dwa. Użycie samej średnicy tam, gdzie potrzebny jest promień, spowoduje czterokrotne zawyżenie wyniku (ponieważ promień jest podnoszony do kwadratu). Zawsze dokładnie sprawdzaj, czy używasz średnicy, czy promienia w danym wzorze.
Błędy w jednostkach: dlaczego milimetry kwadratowe mają fundamentalne znaczenie
Kolejnym częstym problemem jest nieprawidłowe stosowanie jednostek. Średnicę mierzymy w milimetrach (mm), ale obliczony przekrój musi być wyrażony w milimetrach kwadratowych (mm²). Jeśli przez pomyłkę użyjesz centymetrów lub innych jednostek, wynik będzie całkowicie błędny. Pamiętaj, że przekrój 1,5 mm² to znacznie mniej niż 1,5 cm². Różnica jest ogromna i ma kluczowe znaczenie dla obciążalności prądowej. Zawsze upewnij się, że wszystkie wartości we wzorze są w tych samych jednostkach, a wynik końcowy jest w mm².
Zapominanie o izolacji – mierz tylko miedzianą żyłę!
Wielokrotnie podkreślam, że pomiar średnicy musi dotyczyć wyłącznie metalowej żyły przewodzącej prąd. Izolacja, choć niezbędna dla bezpieczeństwa, jest materiałem nieprzewodzącym i nie wpływa na obciążalność prądową przewodu. Jeśli przez pomyłkę zmierzysz średnicę wraz z izolacją, uzyskasz zawyżony wynik średnicy, a co za tym idzie przekroju. To może prowadzić do błędnego wniosku, że przewód jest większy i bezpieczniejszy, niż jest w rzeczywistości. Zawsze odizoluj końcówkę przewodu na tyle, aby móc precyzyjnie zmierzyć samą żyłę.
Masz już wynik – i co dalej? Do czego służy informacja o przekroju?
Obliczenie przekroju przewodu to dopiero pierwszy krok. Teraz najważniejsze jest, aby wiedzieć, jak wykorzystać tę informację w praktyce. Prawidłowe zrozumienie znaczenia przekroju pozwoli Ci na bezpieczne i efektywne projektowanie oraz modernizację instalacji elektrycznych.
Od przekroju do obciążalności prądowej: jak korzystać z tabel producentów?
Obliczony przekrój przewodu jest punktem wyjścia do określenia jego maksymalnej obciążalności prądowej. Jest to wartość prądu (wyrażana w amperach, A), który przewód może bezpiecznie przenosić przez dłuższy czas bez nadmiernego nagrzewania. Informacje te znajdziesz w specjalnych tabelach obciążalności prądowej. Tabele te są publikowane przez producentów przewodów oraz zawarte w normach branżowych (np. PN-HD 60364). Szukaj tabeli odpowiadającej typowi przewodu (np. instalacyjny, podziemny), sposobowi ułożenia (np. w ścianie, w korytku) oraz warunkom środowiskowym. Znając obliczony przekrój, możesz odczytać z tabeli maksymalny dopuszczalny prąd dla Twojego przewodu.
Przeczytaj również: Kalkulator dachu jednospadowego: oblicz powierzchnię i koszty
Weryfikacja jakości przewodu: czy deklaracja producenta zgadza się z rzeczywistością?
Moje obliczenia geometryczne mogą służyć jako doskonałe narzędzie do weryfikacji, czy przewód, który masz w ręku, faktycznie odpowiada deklarowanemu przez producenta przekrojowi. Producenci często kwalifikują swoje przewody do określonych standardów (np. 1,5 mm², 2,5 mm²) na podstawie pomiaru ich rezystancji elektrycznej, a nie tylko czysto geometrycznego przekroju. Oznacza to, że dopuszczalne są pewne niewielkie odchylenia geometryczne. Jeśli jednak Twój pomiar i obliczenia wskazują na znacząco mniejszy przekrój niż deklarowany, może to być sygnał, że masz do czynienia z produktem niskiej jakości lub podróbką. W takich sytuacjach warto zachować szczególną ostrożność i rozważyć wymianę przewodu na certyfikowany produkt.
