Jak obliczyć więźbę dachową - Uniknij błędów, zadbaj o dach

Obliczenie więźby dachowej to zadanie, które wymaga precyzji i zrozumienia wielu czynników. Jest to kluczowy etap budowy, od którego zależy bezpieczeństwo i trwałość całego domu. W tym przewodniku przyjrzymy się krok po kroku, jak podejść do tego procesu, jakie dane są niezbędne i dlaczego profesjonalne wsparcie jest nieocenione.

Dlaczego precyzyjne obliczenia więźby to fundament bezpiecznego domu?

Więźba dachowa to serce konstrukcji dachu, jej nośny szkielet. To od jej prawidłowego zaprojektowania i wykonania zależy, czy nasz dom będzie bezpieczny i stabilny przez lata. Nie jest to jedynie zbiór drewnianych elementów, ale skomplikowany system przenoszący wszelkie obciążenia od ciężaru własnego konstrukcji, przez pokrycie dachowe, aż po siły natury, takie jak śnieg czy wiatr na ściany nośne, a w konsekwencji na fundamenty. Błędy na tym etapie mogą mieć katastrofalne skutki. Mówimy tu nie tylko o potencjalnych ugięciach krokwi czy pękających ścianach, ale w skrajnych przypadkach nawet o zawaleniu się dachu. W Polsce, podobnie jak w całej Unii Europejskiej, projektowanie konstrukcji budowlanych regulowane jest przez szereg norm, w tym Eurokody. Odpowiedzialność za bezpieczeństwo dachu spoczywa na projektancie i wykonawcy, co jednoznacznie wskazuje na konieczność wykonania profesjonalnych obliczeń, uwzględniających wszystkie zmienne i wymagania norm.

Zanim sięgniesz po kalkulator: kluczowe dane, które musisz zgromadzić

Zanim przystąpimy do jakichkolwiek obliczeń, musimy zebrać podstawowe informacje o naszym dachu. Bez nich nawet najbardziej zaawansowany program będzie bezużyteczny. Oto kluczowe dane, które musisz zgromadzić:

1. Geometria dachu: Precyzyjne zmierzenie rozpiętości dachu, czyli odległości między zewnętrznymi ścianami nośnymi, jest absolutnie fundamentalne. Równie ważne jest dokładne określenie kąta nachylenia połaci dachowych. Te dwie wartości geometryczne stanowią bazę dla wszelkich dalszych kalkulacji i wpływają na dobór przekrojów elementów konstrukcyjnych oraz ich rozstaw.

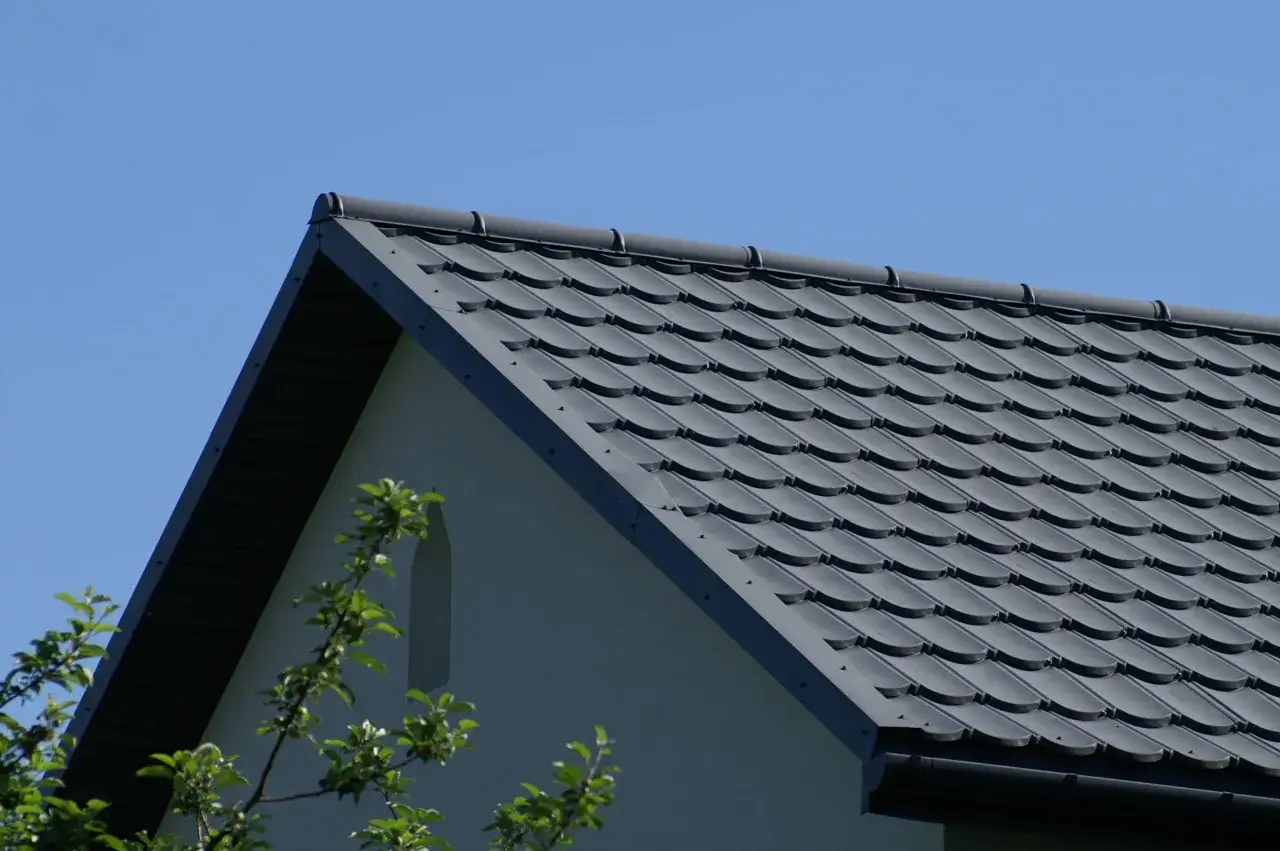

2. Rodzaj pokrycia dachowego: Każde pokrycie ma swoją wagę. Lekka blachodachówka to zupełnie inne obciążenie niż ciężka dachówka ceramiczna czy betonowa. Różnica ta przekłada się bezpośrednio na obciążenie stałe, które musi przenieść więźba. Im cięższe pokrycie, tym mocniejsza musi być konstrukcja.
3. Rozstaw krokwi: Standardowo krokwie umieszcza się w odległości od 80 do 120 centymetrów od siebie. Jednakże, jak podaje Budmat, ten rozstaw może ulec zmianie. W przypadku cięższych pokryć dachowych lub niższych kątów nachylenia dachu, konieczne jest zastosowanie gęstszego rozstawu krokwi, często w przedziale 70-90 cm, aby rozłożyć obciążenie na większą liczbę elementów.
4. Ocieplenie i dodatkowe elementy: Często zapominamy o "ukrytych" obciążeniach stałych. Ciężar materiału izolacyjnego, konstrukcji pod sufity podwieszane, a także waga instalacji (np. wentylacyjnej, elektrycznej) czy przyszłych paneli fotowoltaicznych lub kolektorów słonecznych, muszą zostać uwzględnione w obliczeniach.

Zebranie tych informacji to pierwszy, ale niezwykle ważny krok w kierunku bezpiecznego dachu.

Twój dach kontra natura: Jak obliczyć obciążenie śniegiem i wiatrem w Polsce?

Dach musi być odporny nie tylko na swój ciężar, ale także na siły natury, które potrafią być niezwykle destrukcyjne. Obciążenia zmienne, takie jak śnieg i wiatr, są kluczowe dla bezpieczeństwa konstrukcji, a ich wartości różnią się w zależności od regionu Polski. Zgodnie z polskimi normami, musimy uwzględnić następujące czynniki:

• Obciążenie śniegiem: Polska podzielona jest na pięć stref obciążenia śniegiem, zgodnie z normą PN-EN 1991-1-3. Wartość charakterystyczna obciążenia śniegiem na gruncie waha się od 0,7 kN/m² w strefie I (najmniej śnieżne tereny) do ponad 2,0 kN/m² w strefie V (tereny górskie). Aby prawidłowo określić to obciążenie dla naszej lokalizacji, niezbędne jest sprawdzenie jej na oficjalnej mapie stref obciążenia śniegiem.
• Obciążenie wiatrem: Podobnie jak w przypadku śniegu, Polska podzielona jest na trzy strefy obciążenia wiatrem, zgodnie z normą PN-EN 1991-1-4. Strefa I obejmuje większość kraju, strefa II to pas nadmorski, a strefa III to obszary górskie. Różnice w prędkości wiatru między tymi strefami są znaczące i wpływają na siły działające na konstrukcję dachu.
• Ciężar własny konstrukcji: Oprócz obciążeń zewnętrznych, musimy również zsumować ciężar wszystkich elementów tworzących dach. Dotyczy to nie tylko krokwi, ale także łat, kontrłat, ewentualnego deskowania, pokrycia dachowego, warstwy izolacyjnej, a także elementów wykończeniowych dachu, takich jak obróbki czy system rynnowy.

Dokładne określenie tych obciążeń jest niezbędne do prawidłowego wymiarowania poszczególnych elementów więźby.

Przekrój krokwi krok po kroku: Od teorii do praktycznego wymiarowania

Krokiew to podstawowy element więźby dachowej, ale jej wymiarowanie nie jest trywialne. Musimy pamiętać o kilku kluczowych zasadach:

• Maksymalna długość krokwi bez podparcia: Krokwie, ze względu na swoją konstrukcję, mają ograniczoną zdolność do przenoszenia obciążeń na całej swojej długości. Zazwyczaj maksymalna długość krokwi, która może pracować samodzielnie bez dodatkowego podparcia, mieści się w przedziale 4 do 6 metrów. Po przekroczeniu tej długości, konieczne jest zastosowanie dodatkowych elementów konstrukcyjnych, takich jak jętki (poziome belki łączące krokwie w ich środkowej części) lub płatwie (belki podpierające krokwie na większych rozpiętościach), które zapewniają niezbędne podparcie i usztywnienie.
• Praktyczny przykład (uproszczony): Wyobraźmy sobie prosty dach dwuspadowy. Aby obliczyć minimalny przekrój krokwi, inżynier bierze pod uwagę wszystkie zebrane wcześniej dane: rozpiętość dachu, kąt nachylenia, ciężar pokrycia, rozstaw krokwi oraz przewidywane obciążenia śniegiem i wiatrem dla danej lokalizacji. Następnie, korzystając ze specjalistycznych norm i wzorów, dobiera taki przekrój drewna (np. 5x15 cm, 6x18 cm), który będzie w stanie bezpiecznie przenieść te obciążenia, nie uginając się nadmiernie i nie pękając. Jest to proces iteracyjny, gdzie często trzeba sprawdzić kilka wariantów. Pamiętajmy, że jest to jedynie uproszczony przykład, ilustrujący proces myślowy i kluczowe czynniki.

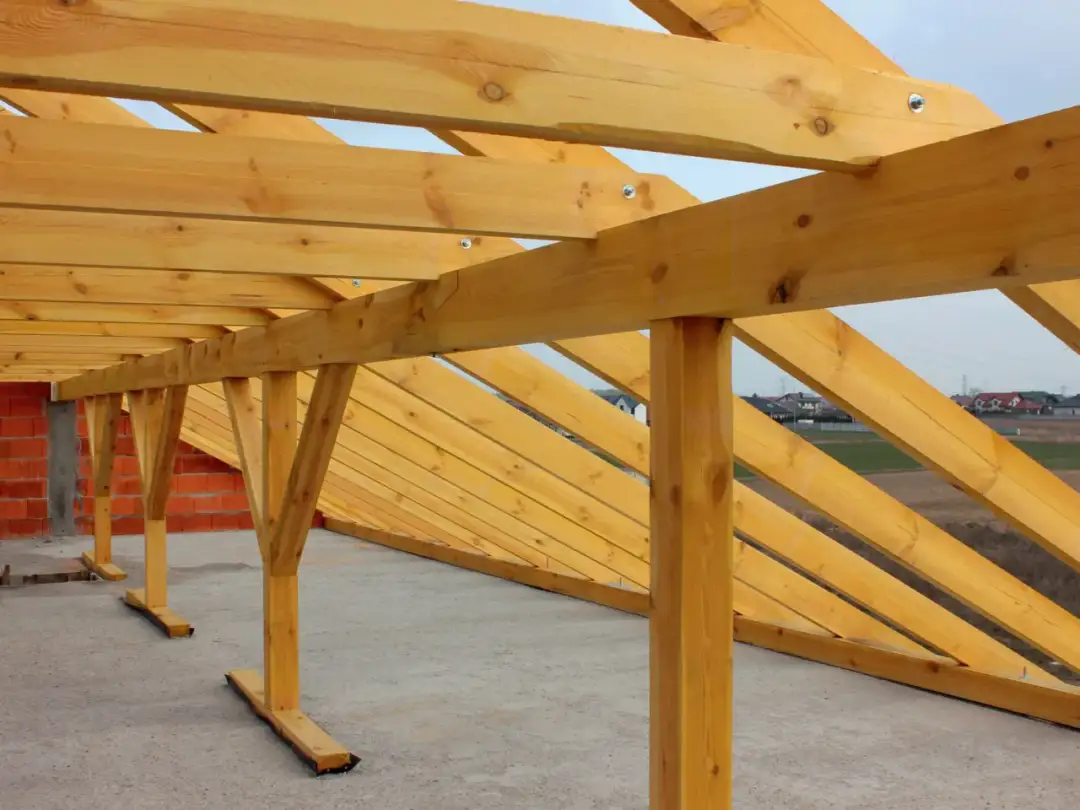

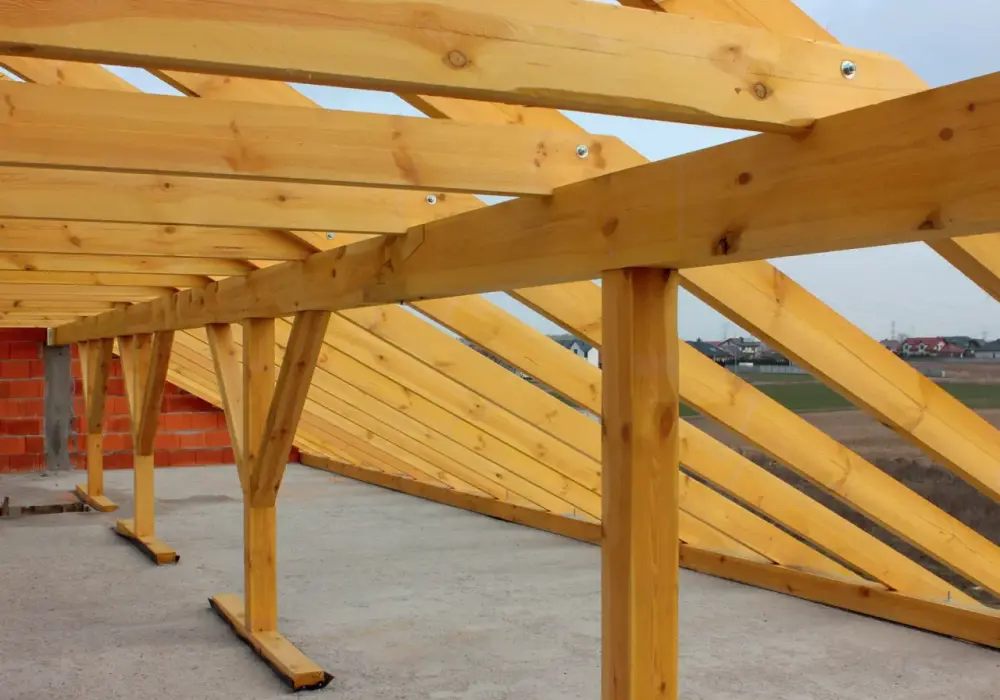

• Nie tylko krokwie: Oprócz krokwi, równie ważne jest prawidłowe wymiarowanie innych elementów więźby. Murłaty, czyli belki opierające się na ścianach, przenoszą obciążenia z krokwi na ściany fundamentowe. Płatwie, stosowane przy większych rozpiętościach, podpierają krokwie i odciążają je. Słupy zaś stanowią podporę dla płatwi, przenosząc obciążenia na stropy lub fundamenty. Każdy z tych elementów musi być odpowiednio dobrany do przenoszonych sił.

Prawidłowe wymiarowanie wszystkich elementów więźby zapewnia jej stabilność i bezpieczeństwo całej konstrukcji.

Drewno na więźbę: Jak wybrać materiał, który przetrwa pokolenia?

Jakość drewna użytego do budowy więźby dachowej ma fundamentalne znaczenie dla jej trwałości i bezpieczeństwa. Nie każde drewno nadaje się do tego celu. Oto, na co należy zwrócić uwagę:

• Klasa C24: Najczęściej stosowanym materiałem na więźbę jest drewno iglaste, zazwyczaj sosnowe lub świerkowe, oznaczane jako klasa wytrzymałości C24. Ta klasa gwarantuje minimalną wytrzymałość na zginanie na poziomie 24 MPa (megapaskali). Jest to standard, który zapewnia odpowiednią nośność dla większości konstrukcji dachowych.
• Suszone komorowo i strugane: Użycie "mokrego" drewna prosto z tartaku to prosta droga do problemów. Drewno konstrukcyjne musi być czterostronnie strugane, co zapewnia gładką powierzchnię i fazowanie krawędzi. Kluczowe jest również suszenie komorowe do wilgotności nieprzekraczającej 18-20%. Taki proces zapobiega deformacjom, pęknięciom i minimalizuje ryzyko rozwoju grzybów oraz ataków szkodników, co znacząco wydłuża żywotność więźby.
• Impregnacja: Drewno, jako materiał naturalny, jest podatne na działanie czynników zewnętrznych. Niezbędna jest impregnacja, czyli zabezpieczenie drewna specjalistycznymi preparatami. Chronią one więźbę przed grzybami, pleśnią, owadami (np. kornikami) oraz wilgocią. Odpowiednio zaimpregnowana więźba dachowa może służyć bezproblemowo przez wiele dziesięcioleci.

Wybór odpowiedniego drewna i jego właściwa obróbka to inwestycja w bezpieczeństwo i długowieczność dachu.

Samodzielne obliczenia vs. projekt konstruktora: Kiedy kończy się DIY, a zaczyna ryzyko?

W dobie internetu łatwo natknąć się na darmowe kalkulatory i aplikacje do obliczania więźby dachowej. Choć mogą być pomocne na wczesnym etapie planowania, należy pamiętać o ich ograniczeniach.

• Darmowe kalkulatory online: Narzędzia te służą głównie do wstępnych szacunków i orientacyjnego określenia potrzebnych materiałów. Nie są one w stanie uwzględnić wszystkich specyficznych czynników danego projektu, takich jak nietypowa geometria dachu, lokalne warunki obciążenia czy szczegółowe wymagania norm. Poleganie wyłącznie na takich kalkulatorach to niebezpieczna pułapka, która może prowadzić do błędów i w konsekwencji do poważnych problemów konstrukcyjnych.
• Rola konstruktora: Prawdziwe bezpieczeństwo zapewnia projekt wykonany przez uprawnionego projektanta konstrukcji, czyli konstruktora. Tylko osoba z odpowiednimi uprawnieniami i wiedzą jest w stanie prawidłowo zinterpretować złożone normy (Eurokody), uwzględnić wszystkie obciążenia (stałe, zmienne, specyficzne dla danej lokalizacji) oraz dobrać odpowiednie przekroje elementów konstrukcyjnych. Pieczątka konstruktora na projekcie to gwarancja, że obliczenia zostały wykonane profesjonalnie i konstrukcja jest bezpieczna.
• Najczęstsze błędy amatorów: Osoby bez doświadczenia i wiedzy często popełniają podobne błędy. Mogą to być niedoszacowanie obciążeń (zwłaszcza śniegiem i wiatrem w danej strefie), zły dobór przekrojów elementów (np. zbyt cienkie krokwie), brak uwzględnienia dodatkowych obciążeń (np. instalacji), czy po prostu ignorowanie wymagań norm budowlanych. Konsekwencje tych błędów mogą być bardzo kosztowne od konieczności wzmacniania konstrukcji po całkowite jej przebudowy, a w najgorszym przypadku nawet zagrożenie życia.

Dlatego, choć samodzielna nauka jest cenna, w kwestii tak kluczowej jak bezpieczeństwo konstrukcji dachu, zawsze warto zaufać profesjonalistom.
