Jak obliczyć średnicę rury - Zewnętrzna, wewnętrzna, DN i wzory

Obliczanie średnicy rury jest procesem, który można przeprowadzić na dwa główne sposoby: poprzez pomiar fizyczny lub obliczenia projektowe oparte na parametrach przepływu. Zrozumienie tych metod jest kluczowe dla każdej osoby zajmującej się instalacjami, od majsterkowicza po profesjonalnego instalatora. Precyzyjne określenie średnicy rury to fundament efektywności, bezpieczeństwa i trwałości każdej instalacji, czy to wodnej, grzewczej, czy innej.

Dlaczego precyzyjne obliczenie średnicy rury jest absolutnie kluczowe dla Twojej instalacji

W świecie instalacji, zarówno tych domowych, jak i profesjonalnych, dokładne określenie średnicy rury nie jest kwestią drugorzędną. To absolutna podstawa, od której zależy prawidłowe funkcjonowanie całego systemu. Wyobraźmy sobie system grzewczy, w którym rury są za małe woda nie przepłynie swobodnie, pompa będzie pracować na wyższych obrotach, zużywając więcej energii, a pomieszczenia mogą być niedogrzane. Z drugiej strony, rury zbyt duże to nie tylko niepotrzebny koszt materiału, ale także ryzyko spowolnienia przepływu, co może prowadzić do osadzania się kamienia czy innych zanieczyszczeń, a w skrajnych przypadkach nawet do stagnacji medium. Precyzja w tym aspekcie to gwarancja efektywności energetycznej, bezpieczeństwa użytkowania i długowieczności instalacji.

Średnica wewnętrzna, zewnętrzna czy nominalna (DN)? Wyjaśniamy, co musisz wiedzieć, by uniknąć kosztownych pomyłek

Zanim przejdziemy do konkretnych metod pomiaru i obliczeń, musimy jasno rozróżnić trzy kluczowe pojęcia dotyczące średnic rur. Pomylenie ich może prowadzić do naprawdę kosztownych błędów, dlatego warto poświęcić chwilę na ich zrozumienie.

• Średnica zewnętrzna (d lub OD): To najprostszy do zmierzenia wymiar odległość między dwiema przeciwległymi zewnętrznymi krawędziami rury. Jest ona niezwykle ważna, gdy dobieramy elementy zewnętrzne, takie jak złączki, obejmy, uchwyty czy izolację.
• Średnica wewnętrzna (di lub ID): Ta średnica określa, ile przestrzeni faktycznie jest wewnątrz rury. Jest kluczowa dla obliczeń przepustowości instalacji, czyli tego, ile medium (np. wody) może przez nią przepłynąć w jednostce czasu. Oblicza się ją, odejmując od średnicy zewnętrznej podwójną grubość ścianki rury. Wzór jest prosty:

  d_i = d - 2s

  gdzie d to średnica zewnętrzna, a s to grubość ścianki.
• Średnica nominalna (DN): To pojęcie, które często wprowadza najwięcej zamieszania. DN to nie jest fizyczny wymiar, ale wartość umowna, standaryzacyjna. Używa się jej do klasyfikacji i projektowania komponentów instalacji, takich jak rury, zawory, kołnierze. Ułatwia ona komunikację między producentami i instalatorami, ale nigdy nie należy jej traktować jako dokładnego wymiaru fizycznego rury.

Zrozumienie tych różnic jest absolutnie fundamentalne. Traktowanie średnicy nominalnej jako średnicy wewnętrznej lub zewnętrznej to prosta droga do problemów z dopasowaniem elementów i prawidłowym działaniem instalacji.

Jak zły dobór średnicy wpływa na Twoją instalację – od hałasu po awarie

Konsekwencje nieprawidłowego doboru średnicy rury mogą być bardzo dotkliwe i objawiać się na wiele sposobów. Warto znać te potencjalne problemy, aby świadomie unikać błędów.

• Zbyt mała średnica: To klasyczny przypadek, który prowadzi do wielu kłopotów. Przede wszystkim pojawia się hałas, często w postaci świstów czy szumów, spowodowany zbyt szybkim przepływem medium. Dochodzi do znaczących spadków ciśnienia, co oznacza, że medium nie dociera tam, gdzie powinno z odpowiednią siłą. Pompy i inne urządzenia napędzające przepływ muszą pracować intensywniej, co prowadzi do zwiększonego zużycia energii. W skrajnych przypadkach, zwłaszcza przy cieczach, może dojść do zjawiska kawitacji powstawania i implozji pęcherzyków pary, które niszczą elementy instalacji.
• Zbyt duża średnica: Choć może się wydawać, że większa rura jest zawsze lepsza, wcale tak nie jest. Po pierwsze, to niepotrzebnie wysokie koszty materiałów. Po drugie, zbyt wolny przepływ medium może prowadzić do ryzyka stagnacji, czyli zatrzymania się przepływu, co jest szczególnie niebezpieczne w instalacjach wodnych (ryzyko rozwoju bakterii) czy grzewczych (nierównomierne rozprowadzanie ciepła). Wolny przepływ sprzyja również osadzaniu się zanieczyszczeń i kamienia kotłowego na ściankach rur, co z czasem zmniejsza ich efektywną średnicę wewnętrzną.

Warto pamiętać, że materiał, z którego wykonana jest rura czy to stal, miedź, PEX, czy PP ma bezpośredni wpływ na grubość jej ścianki. Różne grubości ścianek oznaczają różne relacje między średnicą zewnętrzną a wewnętrzną, co jest kluczowe przy precyzyjnych obliczeniach.

Jak obliczyć średnicę rury, gdy masz ją przed sobą? Metody pomiaru fizycznego

Kiedy rura jest już na miejscu, a my potrzebujemy poznać jej dokładne wymiary, z pomocą przychodzą metody fizycznego pomiaru. Są one zazwyczaj prostsze i bardziej intuicyjne niż obliczenia projektowe, a ich celem jest uzyskanie konkretnych, namacalnych danych.

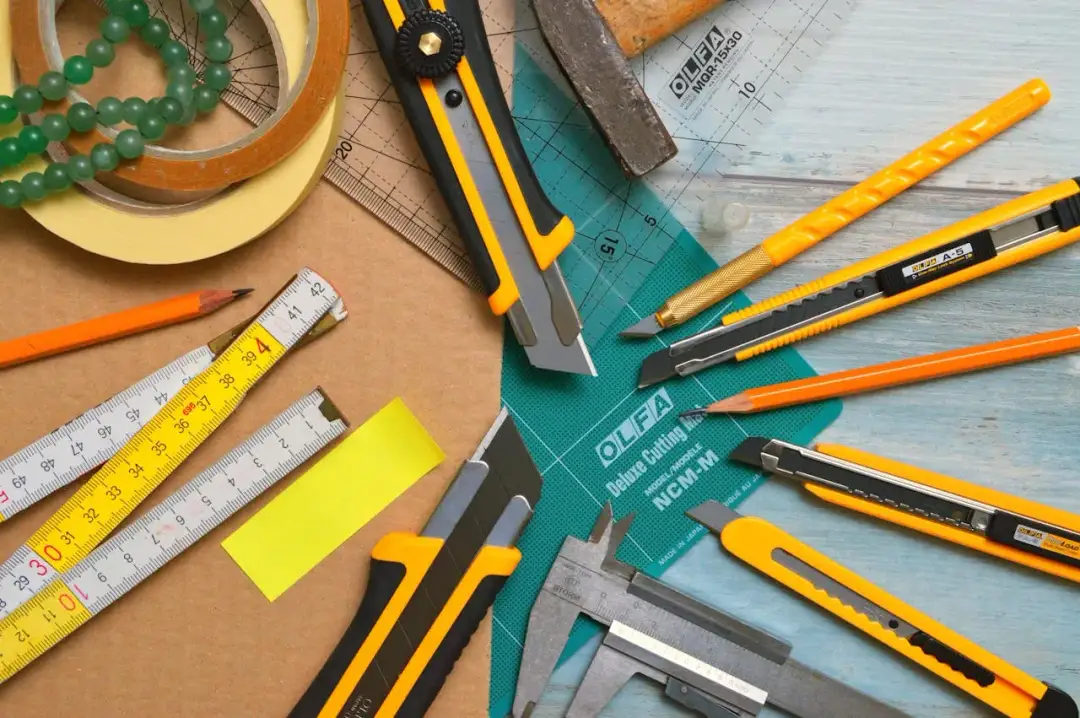

Metoda 1: Użycie suwmiarki – najdokładniejszy sposób na pomiar średnicy zewnętrznej i wewnętrznej

Jeśli zależy nam na najwyższej precyzji, suwmiarka jest narzędziem, po które powinniśmy sięgnąć w pierwszej kolejności. Jest to przyrząd pomiarowy, który pozwala na dokładne odczytanie wymiarów z dokładnością do dziesiątych lub setnych części milimetra.

• Konieczność przykładania prostopadle: Aby pomiar był wiarygodny, szczęki suwmiarki muszą być przyłożone idealnie prostopadle do osi rury. Zbyt ukośne przyłożenie narzędzia spowoduje zawyżenie wyniku.
• Pomiar średnicy zewnętrznej: Do tego celu używamy zewnętrznych szczęk suwmiarki. Rozsuwamy je tak, aby objęły rurę na całej jej szerokości, a następnie odczytujemy wynik na skali.
• Pomiar średnicy wewnętrznej: Jeśli mamy dostęp do czoła rury (jej "otwartego końca"), możemy użyć wewnętrznych szczęk suwmiarki. Wsuwamy je do wnętrza rury i rozsuwamy, aż oprą się o wewnętrzne ścianki. Następnie odczytujemy wynik.
• Dlaczego jest to najdokładniejsza metoda: Suwmiarka oferuje najwyższą precyzję spośród powszechnie dostępnych narzędzi ręcznych. Pozwala na bezpośredni odczyt wymiaru, minimalizując ryzyko błędów ludzkich przy obliczeniach.

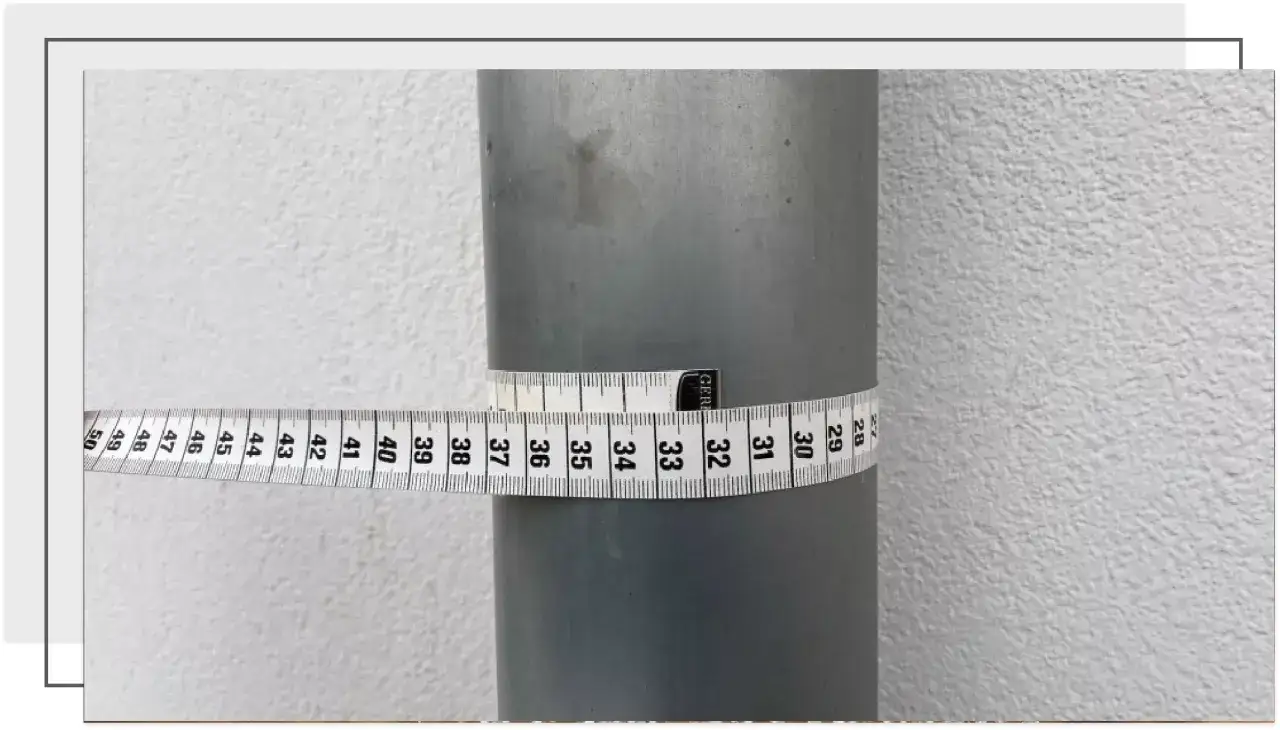

Metoda 2: Obliczanie na podstawie obwodu – co zrobić, gdy nie masz suwmiarki?

Nie każdy z nas ma w domu suwmiarkę, a czasem rury są tak duże, że trudno je objąć nawet większymi szczękami. W takich sytuacjach z pomocą przychodzi metoda pomiaru obwodu. Jest ona mniej precyzyjna niż suwmiarka, ale w wielu przypadkach wystarczająca do identyfikacji rury.

Wzór, który musisz znać: Średnica = Obwód / π (krok po kroku)

Podstawą tej metody jest prosty wzór matematyczny, wywodzący się z definicji okręgu. Aby obliczyć średnicę (d) na podstawie zmierzonego obwodu (O), dzielimy obwód przez liczbę Pi (π), która w przybliżeniu wynosi 3,14.

Wzór:

d = O / π

Przykład krok po kroku:

Załóżmy, że zmierzyliśmy obwód rury i otrzymaliśmy wynik 31,4 cm.

1. Zmierz obwód: Owiń rurę dokładnie taśmą mierniczą lub sznurkiem i zaznacz punkt styku.
2. Zmierz długość sznurka/taśmy: Jeśli używasz sznurka, rozwiń go i zmierz jego długość linijką.
3. Zastosuj wzór: Podziel zmierzony obwód przez liczbę Pi.

W naszym przykładzie:

d = 31,4 cm / 3,14 = 10 cm

Otrzymaliśmy średnicę rury wynoszącą 10 cm. Warto pamiętać, że jest to średnica zewnętrzna, jeśli mierzymy obwód zewnętrzny.

Praktyczne sposoby na pomiar bez specjalistycznych narzędzi (linijka, sznurek)

Jeśli nie mamy pod ręką taśmy mierniczej, możemy z powodzeniem użyć zwykłego sznurka i linijki. Kluczem jest precyzja owinięcia. Owiń sznurek ciasno wokół rury, upewniając się, że przylega do jej powierzchni na całym obwodzie. Następnie zaznacz na sznurku miejsce, w którym jego końce się spotykają (lub miejsce, w którym zaczęliśmy owijanie). Rozwiń sznurek i zmierz jego długość linijką. Ta metoda, choć może wydawać się mniej dokładna, jest często wystarczająca do wstępnej identyfikacji rury i dobrania odpowiednich akcesoriów. Pamiętaj jednak, że wynik będzie przybliżony, a im większa rura, tym większe potencjalne odchylenia.

Jak obliczyć średnicę rury do instalacji? Wzory projektowe dla zaawansowanych

Kiedy nie mierzymy istniejącej rury, a dopiero projektujemy instalację, potrzebujemy innych narzędzi. Obliczenia projektowe pozwalają dobrać optymalną średnicę rury na podstawie wymagań dotyczących przepływu medium i jego prędkości. Jest to kluczowe dla zapewnienia wydajności i niezawodności systemu.

Kluczowe parametry: Rola przepływu (Q) i prędkości (v) w doborze średnicy

Dwa fundamentalne parametry, które decydują o doborze średnicy rury w fazie projektowej, to natężenie przepływu (Q) oraz prędkość przepływu (v). Ich właściwe dopasowanie jest kluczowe dla prawidłowego działania instalacji.

• Przepływ (Q): Określa, ile medium (np. litrów wody na sekundę, metrów sześciennych gazu na godzinę) musi przejść przez rurę w określonym czasie. Jest to zazwyczaj wynik zapotrzebowania instalacji ile ciepła ma dostarczyć grzejnik, ile wody użytkowej potrzebuje dom, itp.
• Prędkość (v): Określa, jak szybko medium porusza się wewnątrz rury. Zbyt niska prędkość (np. poniżej 0,2-0,5 m/s dla wody) może prowadzić do osadzania się zanieczyszczeń i kamienia kotłowego, a także sprzyjać rozwojowi bakterii. Zbyt wysoka prędkość (np. powyżej 1,5-3 m/s dla wody, w zależności od materiału i ciśnienia) generuje hałas, powoduje nadmierne spadki ciśnienia i może prowadzić do erozji ścianek rur, zwłaszcza jeśli w medium znajdują się cząstki stałe.

Dobór średnicy rury polega na znalezieniu kompromisu zapewnieniu wystarczającego przepływu przy zachowaniu bezpiecznej i efektywnej prędkości medium.

Wzór na średnicę rury z przepływu i prędkości – kiedy go stosować?

Podstawowym wzorem, który łączy przepływ, prędkość i średnicę rury, jest wzór na średnicę wewnętrzną:

d = √(4Q / (πv))

Przyjrzyjmy się poszczególnym elementom tego wzoru:

• d: To średnica wewnętrzna rury, którą chcemy obliczyć (zazwyczaj w metrach).
• Q: Natężenie przepływu, czyli objętość medium przepływającego w jednostce czasu (np. w metrach sześciennych na sekundę, m³/s).
• v: Prędkość przepływu medium (np. w metrach na sekundę, m/s).
• π: Liczba Pi, czyli około 3,14.

Ten wzór jest niezbędny w każdym procesie projektowania nowych instalacji, modernizacji istniejących systemów, a także przy doborze rur pod konkretne, zdefiniowane zapotrzebowanie na przepływ medium.

Praktyczny przykład: Dobór średnicy rury do instalacji wodnej w domu

Załóżmy, że projektujemy instalację wodną w domu jednorodzinnym i musimy dobrać średnicę rury doprowadzającej wodę do prysznica. Przyjmijmy, że potrzebujemy przepływu na poziomie 15 litrów na minutę, a optymalna prędkość wody w rurze to około 1,5 m/s.

Najpierw musimy przeliczyć jednostki, aby były zgodne ze wzorem:

• Przepływ Q = 15 l/min = 0,015 m³/min = 0,00025 m³/s (ponieważ 1 m³ = 1000 l, a 1 min = 60 s).
• Prędkość v = 1,5 m/s.

Teraz podstawiamy do wzoru:

d = √(4 * 0,00025 m³/s / (3,14 * 1,5 m/s))

d = √(0,001 m³/s / 4,71 m/s)

d = √(0,000212 m²)

d ≈ 0,01456 m

Po przeliczeniu na milimetry: d ≈ 14,56 mm.

Oznacza to, że potrzebujemy rury o średnicy wewnętrznej około 14,56 mm. W praktyce, wybierając rurę, sięgnęlibyśmy po standardowy rozmiar, np. rurę o średnicy wewnętrznej 16 mm lub 15 mm, w zależności od dostępności i dokładnych parametrów technicznych.

Gdzie szukać norm i zalecanych prędkości przepływu dla różnych mediów?

W Polsce, podobnie jak w wielu innych krajach, istnieją normy i wytyczne, które określają dopuszczalne parametry pracy instalacji. W przypadku wody, często odwołujemy się do normy PN-92/B-01706, która zawiera tabele z zalecanymi prędkościami przepływu dla różnych zastosowań i materiałów rur. Oprócz norm, cennym źródłem informacji jest literatura techniczna, katalogi producentów rur i armatury, a także specjalistyczne oprogramowanie do projektowania instalacji. Zawsze warto konsultować się z doświadczonymi inżynierami lub instalatorami, którzy posiadają praktyczną wiedzę na temat specyfiki poszczególnych mediów i systemów.

Obliczyłeś średnicę? Tych błędów unikaj jak ognia!

Nawet najbardziej precyzyjne obliczenia mogą okazać się bezużyteczne, jeśli popełnimy podstawowe błędy na etapie interpretacji wyników lub dalszego postępowania. Oto najczęstsze pułapki, w które łatwo wpaść, i sposoby, jak ich unikać.

Mylenie średnicy nominalnej (DN) z rzeczywistym wymiarem wewnętrznym lub zewnętrznym

To chyba najczęstszy i najbardziej brzemienny w skutki błąd. Średnica nominalna (DN) jest wartością umowną. Na przykład, rura DN 25 nie ma średnicy wewnętrznej ani zewnętrznej równej 25 mm. Różnice mogą być znaczące w zależności od materiału i grubości ścianki. Używanie DN jako podstawy do doboru złączek, obliczeń przepływu czy nawet montażu może prowadzić do sytuacji, w której elementy po prostu do siebie nie pasują, instalacja jest nieszczelna, a jej działanie dalekie od optymalnego.

Pamiętaj: Zawsze sprawdzaj rzeczywiste wymiary (zewnętrzny i wewnętrzny) rury, a DN traktuj jako parametr klasyfikacyjny.

Nieuwzględnienie grubości ścianki rury – jak wpływa ona na średnicę wewnętrzną?

Grubość ścianki rury (s) jest kluczowa, ponieważ bezpośrednio wpływa na średnicę wewnętrzną (d_i), która z kolei decyduje o przepustowości instalacji. Różne materiały rur (stal, miedź, tworzywa sztuczne jak PEX czy PP) mają różne standardowe grubości ścianek. Rura stalowa o danej średnicy zewnętrznej będzie miała inną średnicę wewnętrzną niż rura PEX o tej samej średnicy zewnętrznej. Zawsze należy uwzględniać ten parametr, korzystając ze wzoru d_i = d - 2s, aby mieć pewność co do faktycznej przepustowości.

Błędy pomiarowe: jak nieprawidłowe użycie narzędzi może zafałszować wynik

Nawet najlepsze narzędzia mogą dać błędny wynik, jeśli używamy ich nieprawidłowo. Oto kilka przykładów:

• Nieprawidłowe ułożenie suwmiarki: Jak wspomniano, mierzenie nieprostopadle do osi rury prowadzi do zawyżenia wymiaru.
• Niedokładne odczytywanie skali: Szczególnie przy odczytach analogowych, łatwo o błąd paralaksy lub pomylenie działek.
• Luźne owinięcie sznurka: Jeśli sznurek nie przylega ciasno do rury, jego zmierzona długość będzie większa niż rzeczywisty obwód.
• Zaokrąglanie wyników w trakcie obliczeń: Matematycznie poprawne jest zaokrąglanie wyniku dopiero na samym końcu obliczeń. Zaokrąglanie pośrednich wyników może prowadzić do znaczących błędów końcowych.

Aby zminimalizować błędy pomiarowe, warto wykonać kilka pomiarów w różnych miejscach rury i uśrednić wyniki. Jeśli to możliwe, używaj skalibrowanych narzędzi pomiarowych.

Od teorii do praktyki: Jaki wniosek płynie z Twoich obliczeń?

Posiadanie dokładnych danych o średnicy rury to dopiero pierwszy krok. Kluczem jest umiejętność przełożenia tych danych na praktyczne decyzje dotyczące budowy i konserwacji instalacji.

Jak na podstawie obliczonej średnicy dobrać odpowiednie złączki i armaturę?

Po obliczeniu lub zmierzeniu średnicy rury, najważniejsze jest dobranie kompatybilnych elementów łączących i armatury. Jeśli zmierzyłeś średnicę zewnętrzną, będzie ona kluczowa przy doborze złączek skręcanych, spawanych czy klejonych, które muszą idealnie pasować do tego wymiaru. Średnica wewnętrzna z kolei pomoże dobrać odpowiednie zawory, filtry czy przepływomierze, które muszą zapewnić swobodny przepływ medium bez nadmiernych oporów. Niezgodność wymiarów złączek i rur to prosta droga do nieszczelności, wycieków i awarii całego systemu.

Przeczytaj również: Kąt nachylenia dachu jednospadowego - jak dobrać idealny spadek

Kiedy warto skorzystać z gotowych tabel lub kalkulatorów online?

Choć podstawowa wiedza o pomiarach i wzorach jest niezbędna, nie musisz wszystkiego liczyć ręcznie. W przypadku skomplikowanych instalacji, gdzie wymagane są precyzyjne obliczenia hydrauliczne, lub po prostu dla weryfikacji własnych wyników, warto sięgnąć po dostępne narzędzia. Producenci rur i armatury udostępniają szczegółowe tabele z wymiarami swoich produktów, a w internecie znajdziesz mnóstwo kalkulatorów hydraulicznych, które pomogą Ci dobrać optymalną średnicę rury na podstawie przepływu, prędkości i rodzaju medium. Są to doskonałe narzędzia wspierające, które mogą zaoszczędzić czas i zminimalizować ryzyko błędów, ale nigdy nie zastąpią podstawowego zrozumienia zasad, którymi rządzi się dobór średnic rur.
