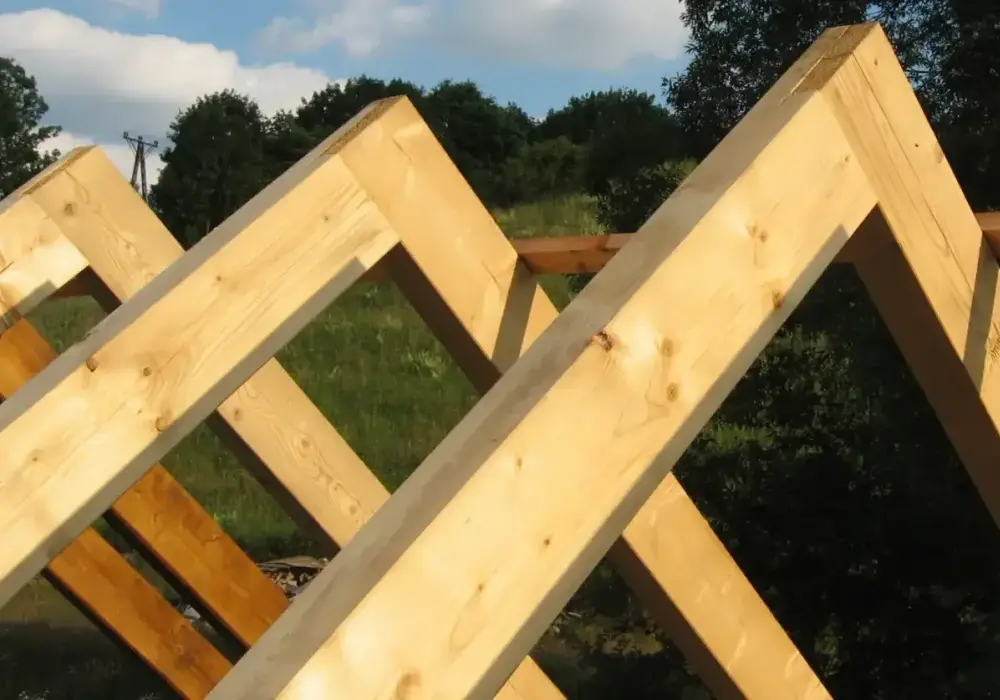

Gdy dwie krokwie spotykają się na górze dachu, liczy się nie tylko równa linia kalenicy, ale też sposób przenoszenia obciążeń na całą więźbę. Łączenie krokwi w szczycie można wykonać na styk, na nakładkę albo z oparciem na desce lub belce kalenicowej, jednak wybór zależy od konstrukcji dachu, rozpiętości i projektu. Pokażę, czym różnią się te rozwiązania, jak przygotować i zamontować połączenie oraz których błędów unikać.
O trwałości połączenia decydują geometria, podparcie i właściwe łączniki
- Najpierw rozpoznaj układ więźby, ponieważ deska kalenicowa nie pełni tej samej funkcji co belka kalenicowa.
- Połączenie doczołowe jest szybkie, ale wymaga dokładnego cięcia i wzmocnienia łącznikami konstrukcyjnymi.
- Nakładka ciesielska daje dużą powierzchnię styku, lecz zbyt głęboki zacios osłabia krokiew.
- Jętka, murłata i stężenia współpracują z węzłem kalenicowym i ograniczają przemieszczanie się dachu.
- Liczbę oraz rozmieszczenie wkrętów i śrub dobiera się z projektu lub tabel producenta, a nie na oko.
Najpierw rozpoznaj, co naprawdę spotyka się w szczycie
W języku budowlanym miejsce, w którym łączą się połacie dachu, nazywa się kalenicą. Właśnie tam mogą spotkać się końce krokwi, ale nie zawsze pracują one w identycznym układzie. Inaczej wygląda węzeł w prostej więźbie krokwiowej, inaczej w konstrukcji krokwiowo-jętkowej, a jeszcze inaczej wtedy, gdy krokwie opierają się na płatwi lub belce kalenicowej.
Najważniejsze rozróżnienie dotyczy elementu biegnącego wzdłuż kalenicy. Deska kalenicowa pomaga ustawić krokwie i utrzymać prostą linię szczytu, ale zazwyczaj nie zastępuje belki nośnej. Belka kalenicowa może natomiast przejmować część obciążeń i wymaga odpowiedniego oparcia na słupach, ścianach lub innych elementach przewidzianych w projekcie.
Jeżeli dach ma płatew kalenicową, krokwie często nie są łączone wyłącznie ze sobą. Ich końce opierają się na belce, a stalowe kątowniki, wkręty lub inne łączniki zabezpieczają je przed przesunięciem. Samo mocne skręcenie dwóch krokwi nie naprawi błędnie przyjętego schematu statycznego.
Dlaczego węzeł kalenicowy ma znaczenie
Para krokwi tworzy trójkąt, który pod wpływem obciążenia dachu może przekazywać siły rozpierające na ściany. Z tego powodu połączenie na górze nie działa w oderwaniu od murłat, jętek, ściągów i stężeń. Jętka to pozioma lub lekko nachylona belka łącząca krokwie, która ogranicza ich rozchodzenie się i usztywnia układ.
Z mojego doświadczenia wynika, że wykonawcy częściej skupiają się na samym czubku krokwi niż na całej drodze obciążeń. Tymczasem nawet idealnie spasowane końce nie zapewnią stabilności, jeśli murłata jest źle zakotwiona, brakuje przewidzianej jętki albo płatew nie ma prawidłowego podparcia.
Trzy rozwiązania stosowane przy łączeniu krokwi
Nie ma jednej uniwersalnej metody. Najczęściej wybiera się ją już na etapie projektu, a na budowie dopasowuje sposób wykonania do przekroju drewna, kąta połaci i rodzaju podpory.
| Rozwiązanie | Na czym polega | Kiedy ma sens | Największe ryzyko |
|---|---|---|---|
| Połączenie doczołowe | Końce krokwi są docięte pod kątem i stykają się w kalenicy | Proste dachy bez wymaganej belki nośnej | Niedokładne cięcie lub zbyt słabe wzmocnienie |
| Połączenie na nakładkę | Jedna krokiew zachodzi na drugą, tworząc większą powierzchnię styku | Więźby wymagające sztywnego zespolenia krokwi | Zbyt głęboki zacios osłabiający przekrój |
| Oparcie na desce lub belce kalenicowej | Krokwie są ustawiane i mocowane do elementu biegnącego wzdłuż kalenicy | Dachy, w których projekt przewiduje prowadzenie lub podparcie w kalenicy | Pomylenie deski ustawiającej z belką nośną |
Styk czołowy z wzmocnieniem
W wariancie doczołowym krokwie docina się tak, aby ich powierzchnie spotkały się bez szczeliny i utworzyły właściwy kąt dachu. Po ustawieniu stosuje się wkręty ciesielskie, śruby, gwoździe konstrukcyjne albo stalowe płytki, zależnie od projektu i systemu łączników.
To rozwiązanie jest szybkie, ale nie wybacza niedokładności. Jeśli jedna krokiew jest dłuższa, ma inny kąt cięcia lub opiera się wyżej od drugiej, kalenica zacznie falować, a późniejsze dopasowanie deskowania i pokrycia będzie znacznie trudniejsze.
Nakładka ciesielska
Przy połączeniu na nakładkę fragment jednej krokwi zachodzi na drugą. Zwiększa to powierzchnię współpracy elementów, lecz wymaga ostrożnego wykonania zaciosu. Nie wolno wycinać drewna głębiej tylko po to, aby krokwie lepiej do siebie przylegały, ponieważ zmniejszony przekrój może osłabić miejsce najbardziej obciążone.
W starszych więźbach spotyka się też wzmacnianie nakładkami z desek po obu stronach krokwi. Przy naprawie istniejącej konstrukcji takie rozwiązanie musi wynikać z oceny stanu drewna i obliczeń. Sama deska przybita kilkoma przypadkowymi gwoździami nie jest automatycznie wzmocnieniem konstrukcyjnym.
Deska, płatew i belka kalenicowa
Deska kalenicowa ułatwia ustawienie par krokwi w jednej linii. Nie należy jednak zakładać, że przejmie obciążenia jak belka. Jeśli projekt przewiduje belkę kalenicową, jej przekrój, rozstaw podpór i sposób zamocowania są częścią całego rozwiązania, a nie detalem do zmiany podczas montażu.
Płatew kalenicowa działa jako podpora pod krokwiami i może ograniczać ich ugięcie. Jest szczególnie istotna przy większych rozpiętościach lub wtedy, gdy konstrukcja nie może pracować jako prosty układ dwóch krokwi opartych tylko na murłatach.
Jak przygotować i wykonać połączenie krok po kroku
Największą różnicę robi przygotowanie powtarzalnego wzoru. Zamiast mierzyć każdą krokiew od początku, przygotowuję jedną dokładnie dociętą sztukę jako szablon, a dopiero potem przenoszę kąty i długości na pozostałe elementy. Ogranicza to różnice, które na dachu szybko zamieniają się w krzywą kalenicę.
- Sprawdź projekt i układ podpór. Ustal, czy krokwie mają spotkać się na styk, na nakładkę, na desce, płatwi czy belce kalenicowej.
- Skontroluj drewno. Odrzuć elementy z pęknięciami w strefie połączenia, dużymi sękami przy krawędzi lub śladami zawilgocenia i zagrzybienia.
- Wyznacz linię kalenicy. Sprawdź wysokość, kąt połaci oraz położenie pierwszej i ostatniej pary krokwi. Pomyłka na początku przeniesie się na cały dach.
- Wykonaj próbne docięcie. Złóż parę krokwi na ziemi lub na bezpiecznym stanowisku i sprawdź, czy powierzchnie styku przylegają na całej szerokości.
- Ustaw pierwszą parę. Tymczasowo ją podeprzyj i sprawdź pion, rozstaw oraz położenie względem ścian szczytowych.
- Powtarzaj ustawienie według sznura lub łaty kontrolnej. Każda para powinna trafiać w tę samą linię, bez wymuszania jej młotkiem.
- Zamontuj łączniki zgodnie z projektem. Zachowaj wymagane odległości od krawędzi i końców drewna, a wkręty konstrukcyjne wprowadzaj prostopadle lub pod kątem wskazanym przez producenta.
- Dodaj przewidziane stężenia. Dopiero po ustabilizowaniu całej więźby połączenie w kalenicy można uznać za część pracującego układu.
Do prac potrzebne są między innymi piła, kątownik, poziomica, sznur traserski, miara, wkrętarka z odpowiednim bitem i sprzęt do bezpiecznej pracy na wysokości. Precyzja narzędzi ma znaczenie większe niż siła dokręcania. Wkręt dociągnięty z dużą mocą nie skompensuje źle dopasowanych powierzchni.
Nie podaję jednej liczby wkrętów ani jednej średnicy śruby dla każdego dachu, bo byłaby to pozorna porada. Nośność połączenia zależy od przekroju krokwi, klasy drewna, kierunku sił, rodzaju łącznika i jego odległości od krawędzi. Te dane powinny wynikać z projektu konstrukcyjnego albo tabeli konkretnego systemu.
Co najczęściej psuje węzeł kalenicowy
Najczęstszy błąd to łączenie krokwi według zdjęcia z innej budowy. Dwa dachy mogą wyglądać podobnie, ale mieć różne rozpiętości, obciążenia śniegiem, kąty połaci i podpory. Detal, który sprawdził się w małym garażu, nie musi nadawać się do domu z użytkowym poddaszem.
- Zbyt głęboki zacios zmniejsza przekrój krokwi i może wywołać pękanie przy łączniku.
- Łączniki z przypadkowego asortymentu nie muszą mieć parametrów wymaganych dla konstrukcji nośnej.
- Przewiercanie drewna zbyt blisko krawędzi zwiększa ryzyko rozszczepienia.
- Brak tymczasowego stężenia pozwala, aby krokwie przesuwały się jeszcze przed wykonaniem poszycia.
- Dociskanie wełny w samej kalenicy może pogorszyć wentylację i stworzyć mostek termiczny.
- Traktowanie jętki jako dodatku pomija jej rolę w ograniczaniu rozpierania i ugięcia.
Niepokoi mnie szczególnie zwyczaj dokładania kolejnych wkrętów, gdy połączenie nadal się rusza. Jeżeli elementy nie pasują, trzeba najpierw znaleźć przyczynę: zły wymiar, brak podpory, skręcenie krokwi albo błąd w geometrii. Więcej stali nie zawsze oznacza mocniejszy węzeł, a zbyt wiele otworów może osłabić drewno.
Przeczytaj również: Styk ściany szczytowej z dachem - Jak uniknąć błędów?
Kiedy przerwać prace i wezwać konstruktora
Konsultacja jest potrzebna, gdy zmieniasz kąt dachu, usuwasz płatew, przecinasz krokiew pod komin, adaptujesz poddasze albo zauważasz ugięcie i pęknięcia. Dotyczy to także sytuacji, w której wykonawca proponuje zastąpienie belki kalenicowej samą deską lub zmianę jętki bez aktualizacji projektu.
Przy nowym dachu konstruktor powinien ocenić między innymi obciążenie śniegiem i wiatrem, rozpiętość, przekroje drewna oraz sposób zakotwienia więźby. Połączenie w kalenicy jest elementem konstrukcji, dlatego nie powinno być dobierane wyłącznie według wygody montażu.
Jak sprawdzić gotową kalenicę przed zamknięciem dachu
Kontrolę robię przed ułożeniem membrany, deskowania lub innego poszycia, ponieważ później wiele błędów zostaje zasłoniętych. Z góry warto obejrzeć, czy wszystkie pary krokwi tworzą jedną linię, a z poziomu ścian sprawdzić, czy połacie mają podobny kąt i nie tworzą wybrzuszeń.
- Sprawdź, czy końce krokwi przylegają równomiernie i nie opierają się punktowo.
- Oceń, czy łączniki są kompletne, prawidłowo osadzone i nie rozszczepiają drewna.
- Zmierz położenie pierwszej, środkowej i ostatniej pary krokwi względem osi budynku.
- Skontroluj, czy jętki, płatwie i stężenia znajdują się w miejscach przewidzianych w projekcie.
- Obejrzyj drewno od góry i od spodu, zwłaszcza w pobliżu zaciosów i otworów.
Równa kalenica nie jest wyłącznie kwestią wyglądu. Ułatwia wykonanie wentylacji połaci, montaż obróbek i układanie pokrycia. Przy dachówkach lub blachodachówce nawet niewielkie odchylenia mogą później wymusić cięcie elementów i zwiększyć ryzyko nieszczelności.
Przed zamknięciem konstrukcji dobrze zrobić zdjęcia każdego newralgicznego węzła i zaznaczyć na nich zastosowane łączniki. Taka dokumentacja pomaga przy odbiorze, a także wtedy, gdy po kilku latach trzeba ocenić przyczynę pęknięcia, ugięcia lub zawilgocenia.
Dobry węzeł zaczyna się od projektu, nie od wkrętarki
W prostym dachu najczęściej wystarcza precyzyjnie wykonany styk lub nakładka, ale tylko wtedy, gdy odpowiada to schematowi więźby. Przy większych rozpiętościach, ciężkim pokryciu, poddaszu użytkowym albo płatwi kalenicowej trzeba patrzeć na cały układ, a nie na pojedyncze połączenie.
Najrozsądniejsza kolejność jest prosta: projekt, kontrola geometrii, dobre drewno, właściwy łącznik i dopiero montaż. Jeśli którykolwiek z tych elementów budzi wątpliwości, lepiej zatrzymać prace przed wykonaniem poszycia niż później wzmacniać dach od środka. To właśnie staranność w niewidocznym węźle decyduje, czy kalenica pozostanie prosta i stabilna przez lata.
