Dachy płaskie, mimo swojej nazwy, nie są idealnie płaskie. Aby skutecznie odprowadzić wodę opadową i zapobiec jej zaleganiu, konieczne jest zapewnienie minimalnego spadku, zazwyczaj w zakresie od 1 do 2%. Prawidłowe odwodnienie to absolutna konieczność, która decyduje o bezpieczeństwie, trwałości konstrukcji budynku oraz jego estetyce. Zaniedbanie tego aspektu może prowadzić do szeregu poważnych problemów, takich jak przeciążenie konstrukcji dachu przez zalegającą wodę, co w skrajnych przypadkach może skutkować jej uszkodzeniem, a nawet zawaleniem.
Ponadto, stojąca woda sprzyja procesom niszczenia materiałów izolacyjnych, prowadząc do ich degradacji i utraty właściwości. Przesiąkająca wilgoć może również wnikać w głąb konstrukcji budynku, powodując zawilgocenie ścian, rozwój pleśni i grzybów, a także uszkodzenia elementów wykończeniowych. W Polsce, do obliczeń projektowych związanych z odwodnieniem dachów, nadal często stosuje się normę PN-92/B-01707, która określa między innymi miarodajne natężenie deszczu, niezbędne do prawidłowego wymiarowania systemu odprowadzania wody. Skuteczne odwodnienie chroni również elewację budynku przed zaciekami i trwałymi zabrudzeniami, zachowując jego estetyczny wygląd na dłużej.
Czym jest odwodnienie liniowe i jak działa na dachu płaskim?

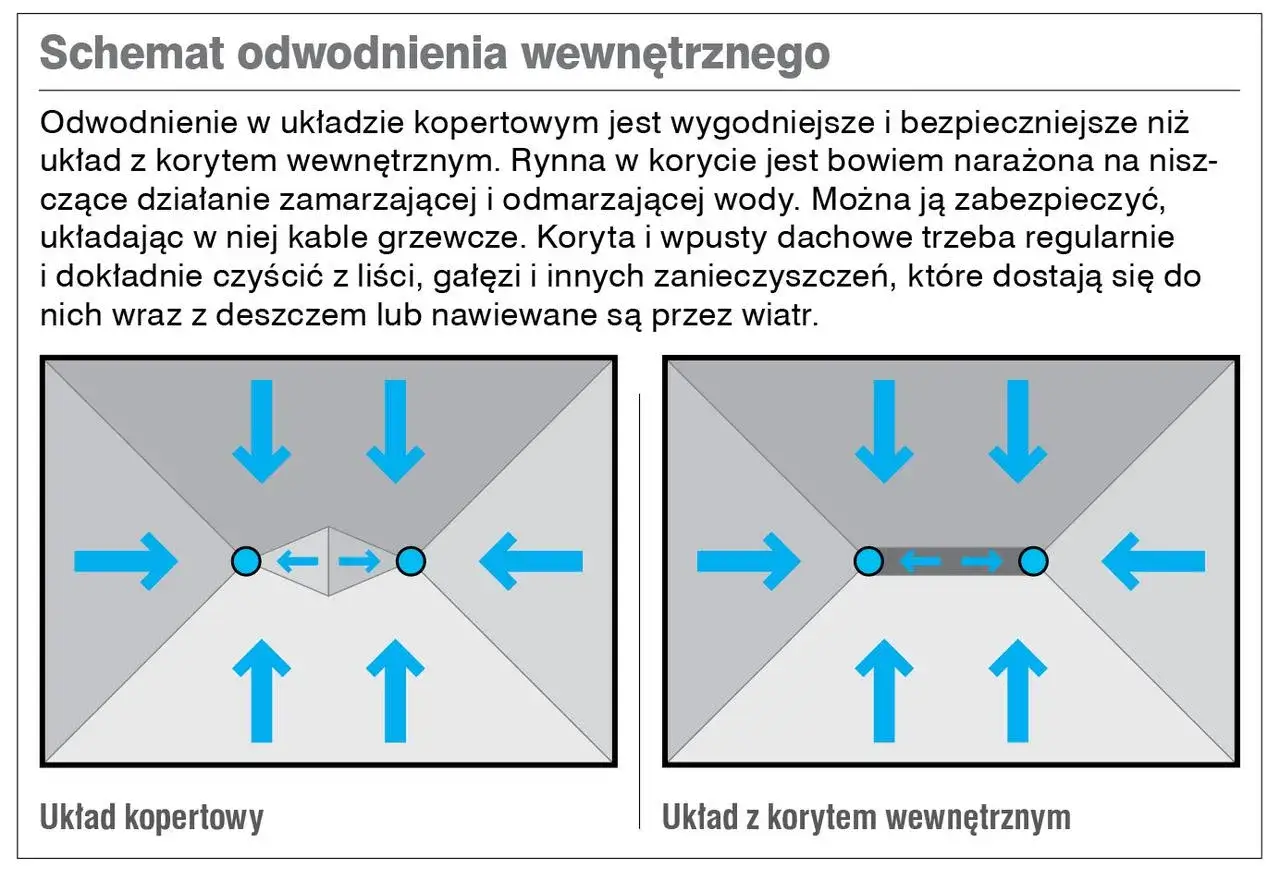

Odwodnienie liniowe to specyficzna forma odwodnienia grawitacyjnego, która wykorzystuje system specjalnie zaprojektowanych korytek, często nazywanych rynnami, umieszczonych wzdłuż połaci dachu. Głównym celem tego systemu jest efektywne zbieranie wody opadowej i kierowanie jej w stronę punktów odpływowych, czyli wpustów dachowych. Działanie jest proste, ale niezwykle skuteczne: woda, spływając po powierzchni dachu, trafia do korytek, które następnie transportują ją do wpustów, skąd trafia do systemu kanalizacyjnego. Ta metoda ma szereg istotnych zalet. Po pierwsze, pozwala na precyzyjne kierowanie spływu wody, co jest kluczowe w przypadku dachów płaskich, gdzie nawet niewielkie spadki muszą być optymalnie wykorzystane. Po drugie, systemy odwodnienia liniowego często charakteryzują się estetycznym wyglądem, integrując się z architekturą budynku. Po trzecie, są one bardzo wydajne i zapewniają stabilność konstrukcji dachu, minimalizując ryzyko powstawania zastoin wodnych. Co więcej, skuteczne odprowadzanie wody z krawędzi dachu chroni również fasadę budynku przed nieestetycznymi zaciekami i uszkodzeniami spowodowanymi przez wilgoć.
Grawitacja kontra podciśnienie: Który system odwodnienia wybrać dla Twojego dachu?
Wybór odpowiedniego systemu odwodnienia wewnętrznego, opartego na wpustach dachowych, to kluczowa decyzja projektowa. Na rynku dominują dwa główne podejścia: odwodnienie grawitacyjne i podciśnieniowe (syfonowe). Każde z nich ma swoje specyficzne cechy, zalety i wady, które należy rozważyć w kontekście konkretnego projektu.
Odwodnienie grawitacyjne jest rozwiązaniem bardziej tradycyjnym i powszechnie stosowanym. Jego działanie opiera się na prostych prawach fizyki: woda spływa do wpustów dzięki sile grawitacji, a następnie jest odprowadzana rurami, które muszą być ułożone ze spadkiem. W tym systemie rury są zazwyczaj wypełnione wodą tylko częściowo, co wymaga stosowania większych średnic, aby zapewnić odpowiednią przepustowość. Jest to rozwiązanie mniej skomplikowane technicznie i zazwyczaj tańsze w początkowej fazie inwestycji.
Z kolei odwodnienie podciśnieniowe (syfonowe) to nowoczesna alternatywa, która rewolucjonizuje podejście do odprowadzania wody z dachów. Działa ono na zasadzie wytwarzania podciśnienia. Gdy rury zostaną całkowicie wypełnione wodą, powstaje efekt syfonu, który zasysa wodę z dużą siłą. Kluczową zaletą tego systemu jest możliwość stosowania rur o znacznie mniejszych średnicach, ponieważ wysoka prędkość przepływu wody zapewnia jej efektywne usuwanie. Co więcej, rury w systemie podciśnieniowym nie wymagają układania ze spadkiem, co daje dużą swobodę projektową i ułatwia montaż, szczególnie na dużych, skomplikowanych dachach. Efekt samoczyszczenia, wynikający z szybkiego przepływu wody, znacząco zmniejsza ryzyko powstawania zatorów.
Porównując oba systemy, widzimy wyraźne różnice. System grawitacyjny wymaga większych średnic rur i precyzyjnego układania ich ze spadkiem, co może generować wyższe koszty materiałowe i robocizny. System podciśnieniowy, mimo potencjalnie wyższych kosztów początkowych samych elementów, dzięki mniejszym średnicom rur i braku konieczności tworzenia spadków, może okazać się bardziej opłacalny w dłuższej perspektywie, zwłaszcza na dużych obiektach. Konserwacja systemu podciśnieniowego jest również zazwyczaj prostsza dzięki efektowi samoczyszczenia.
Projektowanie skutecznego odwodnienia liniowego krok po kroku

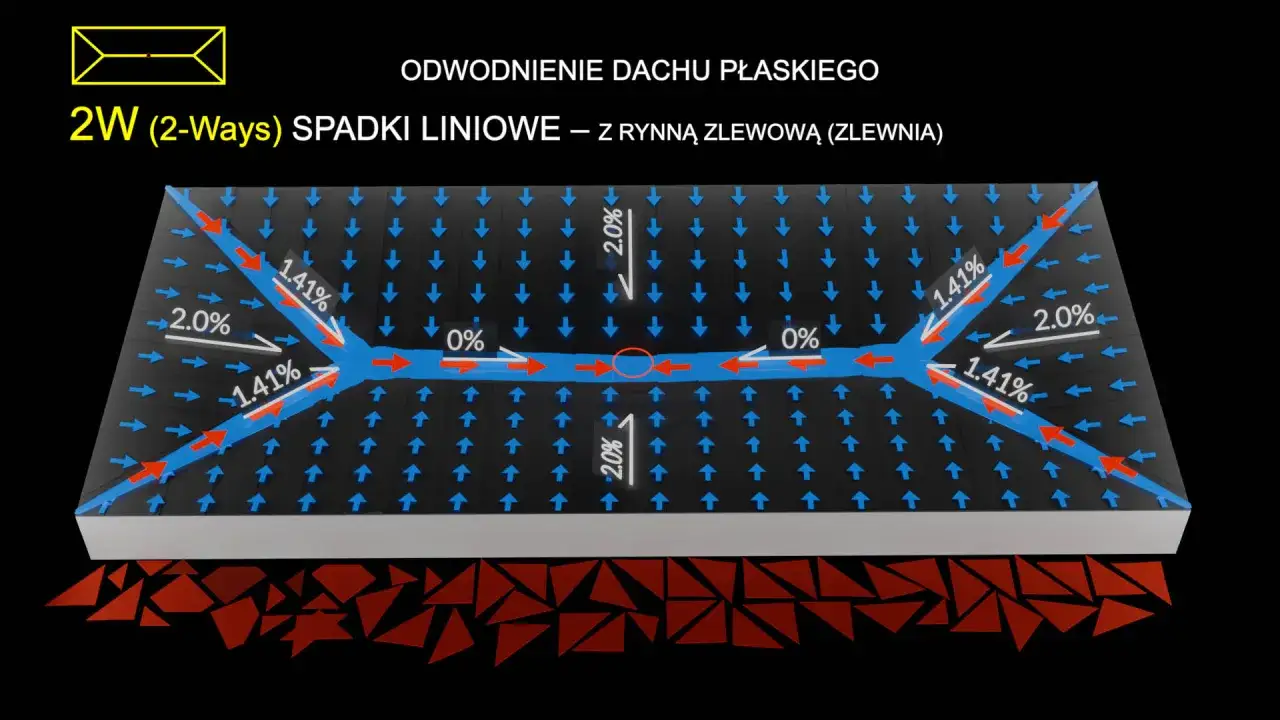

Skuteczne odwodnienie liniowe dachu płaskiego wymaga starannego planowania i precyzyjnego wykonania. Pierwszym i absolutnie fundamentalnym krokiem jest obliczenie i zapewnienie odpowiednich spadków. Nawet na dachu określanym jako "płaski", spadek rzędu 1-2% jest niezbędny, aby woda mogła swobodnie spływać do punktów odpływowych i nie tworzyły się zastoiny. Bez tego podstawowego założenia cały system będzie nieskuteczny.
Kolejnym kluczowym etapem jest dobór właściwej liczby wpustów dachowych oraz ich strategiczne rozmieszczenie. Zgodnie z polskimi przepisami, na każdym dachu płaskim muszą znajdować się co najmniej dwa punkty odpływu wody. Może to być na przykład dwa niezależne wpusty dachowe, lub jeden główny wpust połączony z systemem kanalizacyjnym oraz jeden przelew awaryjny. Rozmieszczenie wpustów powinno być tak zaplanowane, aby zminimalizować drogę, jaką musi pokonać woda, i zapewnić jej szybkie zbieranie z całej powierzchni dachu.
Rola przelewów awaryjnych jest nie do przecenienia. Stanowią one kluczowe zabezpieczenie na wypadek ekstremalnych opadów deszczu, które mogłyby przerosnąć wydajność podstawowego systemu odwodnienia, lub w sytuacji, gdy podstawowe wpusty ulegną niedrożności, na przykład z powodu zanieczyszczeń. Przelewy awaryjne zapewniają dodatkową drogę odpływu, zapobiegając nadmiernemu gromadzeniu się wody na dachu.
W przypadku dachów z attyką, czyli podniesionym obrzeżem, projektowanie odwodnienia wymaga szczególnej uwagi. Należy upewnić się, że korytka i wpusty są odpowiednio umiejscowione, aby woda mogła być efektywnie zbierana i odprowadzana, nie gromadząc się przy attyce, co mogłoby prowadzić do jej zawilgocenia lub przenikania wilgoci do wnętrza budynku.
Wybór materiałów i komponentów – co sprawdzi się najlepiej?
Dobór odpowiednich materiałów i komponentów jest równie ważny, jak prawidłowe zaprojektowanie systemu odwodnienia. W przypadku korytek odwadniających, na rynku dostępne są rozwiązania wykonane z różnych materiałów, z których każdy ma swoje specyficzne zastosowania i zalety. Popularne są korytka wykonane z polimerobetonu, który charakteryzuje się wysoką wytrzymałością mechaniczną i odpornością na czynniki chemiczne. Alternatywą są korytka z tworzywa sztucznego, które są zazwyczaj lżejsze i łatwiejsze w montażu, a także rozwiązania ze stali nierdzewnej, cenione za swoją trwałość i estetykę, szczególnie w nowoczesnych budynkach.
Kluczowym elementem zapewniającym szczelność całego systemu są wpusty dachowe. Ich prawidłowy dobór powinien uwzględniać rodzaj pokrycia dachowego. Kołnierz uszczelniający wpustu musi być kompatybilny z materiałem hydroizolacyjnym dachu, czy to będzie papa, membrana EPDM, czy PVC. Tylko właściwe połączenie gwarantuje 100% szczelność i zapobiega przedostawaniu się wody pod pokrycie dachowe.
Warto również rozważyć inwestycję w systemy podgrzewane, wyposażone w kable grzewcze umieszczone we wpustach lub korytkach. Są one szczególnie przydatne w regionach o surowym klimacie zimowym. Zapobiegają one zamarzaniu wody w systemie, utrzymując jego drożność nawet podczas niskich temperatur i obfitych opadów śniegu z deszczem, co jest kluczowe dla zapobiegania uszkodzeniom spowodowanym przez lód i zapewnienia ciągłości działania odwodnienia przez cały rok.
Kluczowe etapy montażu odwodnienia liniowego na dachu płaskim
- Przygotowanie podłoża: Przed rozpoczęciem instalacji systemu odwodnienia liniowego niezbędne jest dokładne przygotowanie powierzchni dachu. Obejmuje to usunięcie wszelkich zanieczyszczeń, gruzu oraz wyrównanie podłoża. Na tym etapie należy również precyzyjnie wyznaczyć przebieg instalacji korytek i wpustów, zgodnie z projektem i uwzględnieniem wymaganych spadków.
- Instalacja korytek i wpustów: Po przygotowaniu podłoża można przystąpić do montażu korytek i wpustów dachowych. Należy je starannie umieścić w wyznaczonych miejscach, dbając o zachowanie odpowiednich spadków, które zapewnią efektywne odprowadzanie wody. Poszczególne elementy systemu powinny być ze sobą stabilnie połączone.
- Krytyczny moment: szczelność: Najważniejszym i najbardziej wymagającym etapem montażu jest zapewnienie 100% szczelności na połączeniu wpustów i korytek z warstwą hydroizolacji dachu. Jest to kluczowe dla zapobiegania przeciekom, które mogą prowadzić do poważnych uszkodzeń konstrukcji i wnętrza budynku. Należy stosować odpowiednie materiały uszczelniające i techniki montażu, zgodnie z zaleceniami producenta.
7 najczęstszych błędów przy wykonywaniu odwodnienia, których musisz uniknąć
- Błąd #1: Ignorowanie minimalnego spadku i tworzenie zastoin wodnych. Brak odpowiedniego spadku (minimum 1-2%) na dachu płaskim uniemożliwia efektywne odprowadzanie wody. Prowadzi to do powstawania zastoin, które obciążają konstrukcję, przyspieszają degradację materiałów izolacyjnych i sprzyjają rozwojowi wilgoci.
- Błąd #2: Zbyt mała liczba lub nieprawidłowe umiejscowienie wpustów. Niewystarczająca liczba punktów odpływowych lub ich złe rozmieszczenie sprawia, że woda nie jest efektywnie zbierana z całej powierzchni dachu. Może to prowadzić do lokalnego gromadzenia się wody i przeciążenia konstrukcji.
- Błąd #3: Niedbałe uszczelnienie połączeń wpustu z warstwą hydroizolacji. Jest to jeden z najpoważniejszych błędów, który niemal gwarantuje przecieki. Nieszczelne połączenie pozwala wodzie przenikać pod pokrycie dachowe, niszcząc izolację i konstrukcję, a także powodując zawilgocenie budynku.
- Błąd #4: Brak lub niewłaściwie wykonany odpływ awaryjny. Odpływ awaryjny jest obowiązkowym zabezpieczeniem. Jego brak lub złe wykonanie oznacza brak drogi ucieczki dla wody w przypadku ekstremalnych opadów lub awarii głównego systemu odwodnienia, co może doprowadzić do katastrofalnych skutków.
- Błąd #5: Niedostosowanie materiału wpustu do rodzaju pokrycia dachowego. Różne materiały hydroizolacyjne wymagają specyficznych metod uszczelniania. Niewłaściwy dobór wpustu lub kołnierza uszczelniającego do pokrycia dachowego (np. papy, membrany) uniemożliwi uzyskanie trwałej i szczelnej instalacji.
- Błąd #6: Zapychanie się systemu przez brak regularnej konserwacji. Systemy odwodnienia, zwłaszcza te liniowe, mogą być podatne na zapychanie się liśćmi, piaskiem czy innymi zanieczyszczeniami. Brak regularnego czyszczenia prowadzi do utraty drożności i nieskuteczności systemu.
- Błąd #7: Zaniżanie miarodajnego opadu deszczu na etapie projektu. Opieranie obliczeń na nierealistycznych danych dotyczących opadów (np. niezgodnych z normą PN-92/B-01707) prowadzi do zaprojektowania systemu o niewystarczającej wydajności, który nie poradzi sobie z rzeczywistymi warunkami atmosferycznymi.
Konserwacja i utrzymanie – jak dbać o system, by służył przez lata?
Aby system odwodnienia liniowego dachu płaskiego służył bezawaryjnie przez wiele lat, kluczowe jest regularne przeprowadzanie prac konserwacyjnych. Zaniedbanie tego aspektu może szybko doprowadzić do utraty drożności systemu i wystąpienia problemów, które opisaliśmy jako najczęstsze błędy wykonawcze.
Inspekcje powinny być przeprowadzane co najmniej dwa razy w roku, najlepiej wiosną i jesienią, kiedy to naturalnie gromadzi się najwięcej zanieczyszczeń. Warto również dokonywać szybkich przeglądów po intensywnych opadach deszczu lub silnych wiatrach. Podczas inspekcji należy zwrócić uwagę na wszelkie widoczne uszkodzenia, nieszczelności oraz oznaki gromadzenia się wody.
Czyszczenie jest równie ważne. Należy regularnie usuwać zanieczyszczenia z koszyków osadczych we wpustach dachowych, które mają za zadanie wyłapywać większe elementy, takie jak liście czy gałązki. Korytka i rynny również wymagają okresowego przepłukania i oczyszczenia, aby zapobiec tworzeniu się zatorów. W przypadku systemów podgrzewanych, należy sprawdzić działanie kabli grzewczych i elementów sterujących, aby upewnić się, że system jest gotowy do pracy w okresie zimowym. Regularna konserwacja zapewnia ciągłą drożność systemu i jego maksymalną wydajność przez cały okres użytkowania.
