Dobór płatwi nie sprowadza się do jednego uniwersalnego przekroju. W praktyce liczą się przede wszystkim rozpiętość między podporami, rozstaw elementów, ciężar pokrycia i strefa śniegowa, a dopiero potem sam wymiar belki. Poniżej pokazuję, jakie zakresy spotyka się najczęściej, jak zrobić prostą kalkulację i kiedy rozsądniej przejść na drewno klejone albo stal.
Najkrótsza droga do bezpiecznego doboru płatwi
- Nie ma jednego standardu dla wszystkich dachów, bo przekrój zależy od rozpiętości, rozstawu i obciążeń.
- W drewnie konstrukcyjnym C24 bardzo często pojawiają się przekroje 45x145, 45x170, 45x195 i 45x220 mm, a w tradycyjnej więźbie także belki 16x16 do 20x20 cm.
- W stalowych płatwiach Z i C typowe są wysokości od 100 do 400 mm, a grubości blachy najczęściej mieszczą się w zakresie 1,0-3,0 mm.
- Do wstępnej kalkulacji przydaje się wzór q = (gk + sk + wk) × a, gdzie a to szerokość pasa obciążenia przypadającego na jedną płatew.
- Jeśli rozpiętość rośnie albo pokrycie jest cięższe, przekrój zwiększa się szybciej, niż wielu inwestorów zakłada na początku.
- Przy większych rozpiętościach często bardziej opłaca się dodać podporę pośrednią niż sztucznie powiększać samą belkę.
Co naprawdę oznaczają wymiary płatwi
Płatew to element nośny, który przejmuje obciążenie z krokwi albo z połaci dachowej i przekazuje je dalej na słupy, ściany lub ramy nośne. Dlatego patrzenie wyłącznie na zapis typu 16x20 cm albo Z200 bywa mylące, bo o rzeczywistej pracy elementu decydują też materiał, klasa wytrzymałości, wilgotność, sposób podparcia i to, czy belka pracuje jako jednoprzęsłowa czy wieloprzęsłowa.

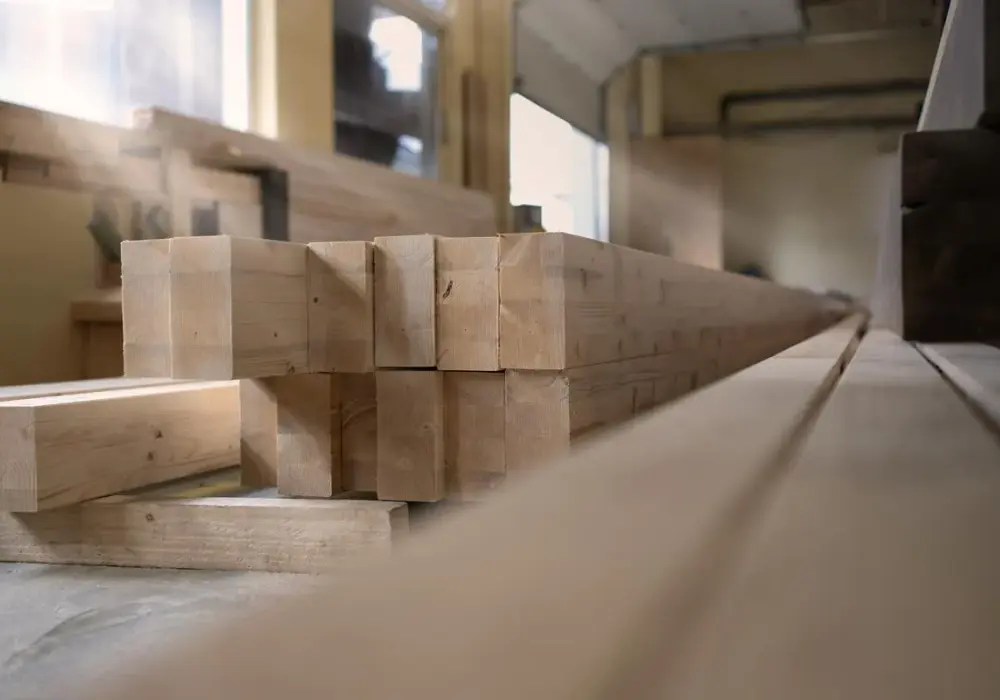

W drewnie liczy się nie tylko przekrój nominalny, ale też jakość materiału. W praktyce najczęściej wybiera się drewno konstrukcyjne C24, suszone komorowo do wilgotności około 15-18%, bo jest stabilniejsze wymiarowo i mniej podatne na paczenie. W stalowych rozwiązaniach sytuacja wygląda inaczej: zamiast klasycznego „boku i wysokości” mówi się o profilu Z lub C, jego wysokości, grubości blachy i powłoce antykorozyjnej.
Ja zawsze zaczynam od pytania: czy ten element ma być po prostu „gruby”, czy ma być dobrze dobrany do obciążeń. To ważna różnica, bo zbyt duży przekrój podnosi koszt bez realnej korzyści, a zbyt mały zwykle kończy się ugięciem albo poprawkami. Kiedy to rozróżnienie jest jasne, łatwiej przejść do konkretnych zakresów, które faktycznie spotyka się na budowie.
Jakie przekroje spotyka się najczęściej w drewnie i stali

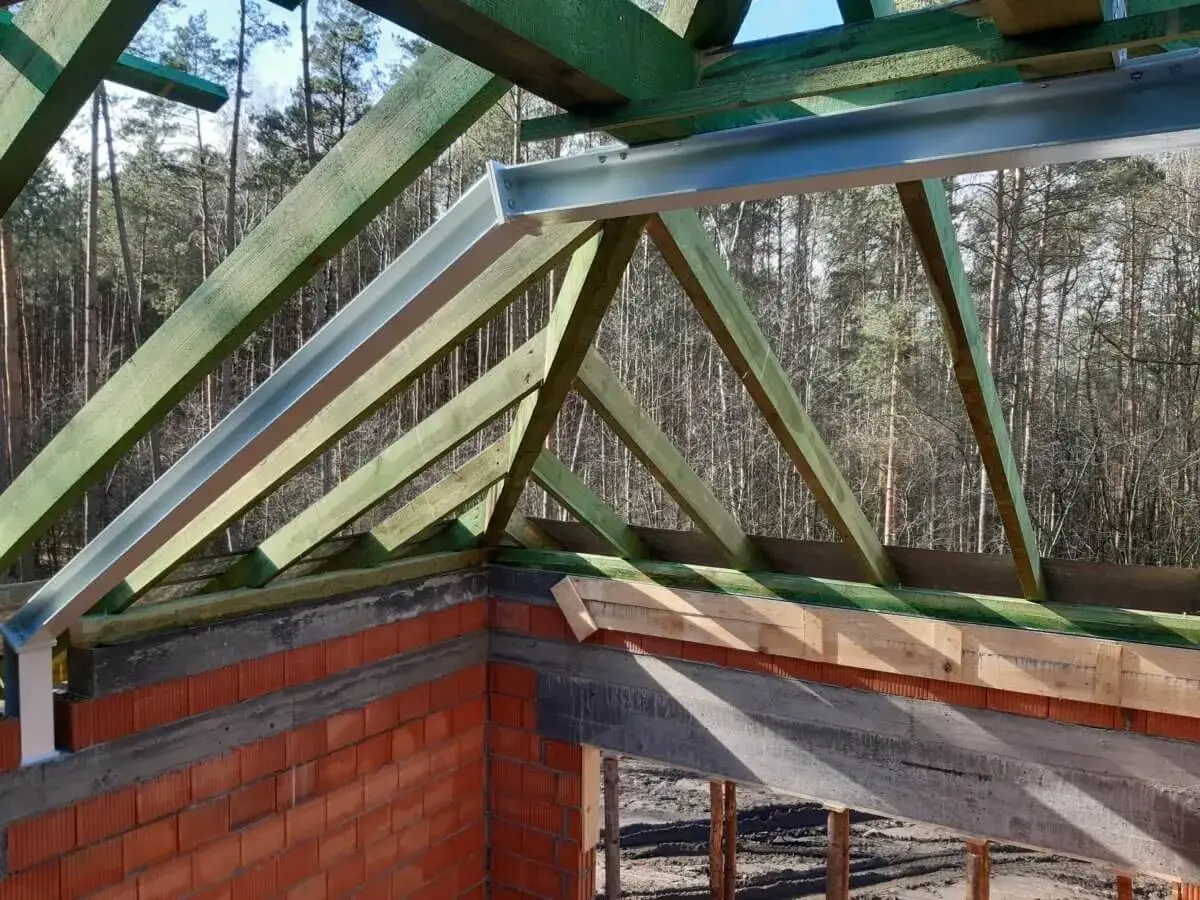

W praktyce rynek dzieli się na dwa dość czytelne światy: lekkie płatwie z drewna konstrukcyjnego i większe belki stosowane w tradycyjnej więźbie stolcowej oraz w obiektach o większych rozpiętościach. Do tego dochodzą stalowe profile zimnogięte, które są dziś bardzo popularne w halach, wiatach i lekkich konstrukcjach przemysłowych.
| Rodzaj płatwi | Typowe wymiary | Gdzie sprawdza się najlepiej |
|---|---|---|
| Drewno konstrukcyjne C24 | 45x145, 45x170, 45x195, 45x220 mm | Lekkie i średnie dachy, gdy rozpiętość nie jest skrajnie duża i układ podpór jest czytelny |
| Tradycyjna płatew belkowa | 14x18, 16x20, 18x20, 20x20 cm | Więźby stolcowe, cięższe pokrycia i sytuacje, w których belka ma przenieść wyraźnie większy moment zginający |
| Drewno klejone BSH lub LVL | Przekroje dobierane indywidualnie, często od ok. 120x240 mm wzwyż | Większe rozpiętości, gdy potrzebna jest stabilność wymiarowa i mniejsza skłonność do odkształceń |
| Stalowy profil Z lub C | Wysokość 100-400 mm, grubość 1,0-3,0 mm, najczęściej 150, 200, 250 lub 300 mm | Hale, wiaty, obiekty gospodarcze i lekkie konstrukcje dachowe, gdzie liczy się masa i szybkość montażu |
Jeśli miałbym wskazać najczęstszy błąd, to nie jest nim „za mała szerokość”, tylko złe rozpoznanie systemu. Płatew z drewna 45 mm pracuje zupełnie inaczej niż tradycyjna belka 16x20 cm, a profil stalowy Z200 nie jest odpowiednikiem „po prostu mocniejszego drewna”. Każde z tych rozwiązań ma inną geometrię, inną sztywność i inne typowe zastosowanie.
W katalogach producentów profili Z i C wysokości najczęściej zaczynają się od 100 mm i sięgają 400 mm, a grubość blachy zwykle mieści się w przedziale 1,0-3,0 mm. To ważne, bo przy stalowych płatwiach to właśnie wysokość profilu i rozstaw podpór robią największą różnicę w nośności, a nie sam „ładny wygląd” przekroju. Teraz można już przejść do kalkulacji, bo bez niej nawet poprawny zakres pozostaje tylko orientacją.
Jak policzyć przekrój krok po kroku
Ja w takich obliczeniach trzymam się prostej kolejności, bo wtedy od razu widać, gdzie konstrukcja zaczyna robić się za słaba. Najpierw zbieram dane o rozpiętości, rozstawie i obciążeniach, a dopiero potem porównuję wynik z tabelą albo z projektem statycznym.
1. Ustal rozpiętość i rozstaw
Rozpiętość L to odległość między punktami podparcia płatwi. Rozstaw a to szerokość pasa dachu, który „przypada” na jedną płatew. Im większy rozstaw, tym większe obciążenie liniowe przenosi pojedynczy element.
2. Zsumuj obciążenia
Do obliczeń bierze się obciążenia stałe i zmienne: ciężar własny pokrycia, łat, membrany, ewentualnej izolacji, a także śnieg i wiatr. W Polsce obciążenie śniegiem zmienia się wyraźnie zależnie od strefy, od około 0,7 kN/m² na nizinach do ponad 1,5 kN/m² w rejonach górskich. To właśnie dlatego identyczny dach może wymagać zupełnie innego przekroju w dwóch różnych lokalizacjach.
3. Przelicz obciążenie liniowe
W uproszczeniu można użyć wzoru: q = (gk + sk + wk) × a.
Przykład: jeśli suma obciążeń powierzchniowych wynosi 1,40 kN/m², a rozstaw płatwi 1,20 m, to obciążenie liniowe jednej belki wyniesie około 1,68 kN/m. Taki wynik można już odnieść do katalogu albo do obliczeń statycznych.
Przeczytaj również: Kąt nachylenia dachu jednospadowego - Jak obliczyć i co musisz wiedzieć?
4. Sprawdź moment i ugięcie
Dla prostego, jednoprzęsłowego podparcia przyjmuje się przybliżenie Mmax ≈ qL²/8. Dla tego samego przykładu i rozpiętości 4,8 m moment zginający wychodzi około 4,8 kNm. To jeszcze nie jest gotowy dobór, ale już pokazuje, że mała belka 45x145 mm może być za słaba, a punkt startowy częściej wypada w okolicy 45x170 mm albo 16x20 cm, zależnie od materiału i układu podpór.
W praktyce równie ważne jak nośność jest ugięcie. Przy elementach dachowych często patrzy się na granicę rzędu L/200 do L/300, bo zbyt duże odkształcenie psuje pracę całego dachu, nawet jeśli sama belka „jeszcze się trzyma”. Dlatego dobre tabele nośności pokazują nie tylko obciążenie, ale też warunki użytkowalności. Kiedy to rozumiesz, łatwiej zobaczyć, dlaczego rozstaw i podpory potrafią zmienić wynik bardziej niż sam materiał.
Dlaczego rozstaw i podpory zmieniają wynik bardziej niż sama długość
Wielu inwestorów zakłada, że najważniejsza jest długość belki. Ja patrzę odwrotnie: najpierw układ podpór, potem rozstaw i dopiero na końcu sam przekrój. Dodatkowa podpora pośrednia często daje większy efekt niż „dokładanie centymetrów” do belki, bo skraca rzeczywistą rozpiętość i mocno obniża moment zginający.
| Zmiana w układzie | Co zwykle dzieje się z przekrojem | Wniosek praktyczny |
|---|---|---|
| Zwiększenie rozstawu płatwi | Przekrój musi rosnąć, bo na jedną belkę przypada większa powierzchnia dachu | To najprostsza droga do przewymiarowania, jeśli oszczędza się na liczbie elementów |
| Dodanie słupa lub podpory pośredniej | Wymagany przekrój może wyraźnie spaść | Często bardziej opłaca się jedna dodatkowa podpora niż bardzo duża belka |
| Zamiana blachy na dachówkę ceramiczną | Rośnie ciężar stały, więc rosną też wymagania względem nośności i połączeń | To jedna z najczęstszych przyczyn niedoszacowania płatwi na etapie koncepcji |
| Przejście z drewna mokrego na C24 | Konstrukcja staje się stabilniejsza i przewidywalna wymiarowo | W projekcie warto trzymać się klasy konstrukcyjnej, a nie przypadkowej tarcicy |
W halach stalowych dochodzi jeszcze jedna rzecz: płatwie wieloprzęsłowe pracują korzystniej niż pojedyncza belka swobodnie podparta. Tabele nośności profili Z i C zwykle zakładają właśnie takie układy, dlatego ich wyniki mogą być lepsze od prostego „przeliczenia na oko”. To ważna przewaga, ale tylko wtedy, gdy projekt naprawdę przewiduje ciągłość i odpowiednie połączenia. Z tego wynika prosty wniosek: nie każda większa belka jest lepsza, a nie każda smuklejsza jest gorsza.
Najczęstsze błędy przy doborze płatwi
Przy takich elementach najwięcej problemów wynika nie z samej teorii, tylko z pośpiechu na budowie. Widziałem już konstrukcje, w których przekrój był „mocny”, ale całość i tak pracowała źle, bo pominięto obciążenie śniegiem, nie dopilnowano wilgotności albo źle rozwiązano węzły.
- Dobór na oko zamiast kalkulacji obciążeń i sprawdzenia ugięcia.
- Ignorowanie ciężaru pokrycia - dachówka ceramiczna i lekka blacha to zupełnie inne obciążenia.
- Mieszanie wymiaru nominalnego z rzeczywistym, zwłaszcza przy drewnie struganym i suszonym.
- Brak uwzględnienia klasy materiału - mokra tarcica nie zastępuje certyfikowanego C24 w projekcie konstrukcyjnym.
- Pomijanie połączeń, choć często właśnie w nich ujawnia się słabe miejsce całej płatwi.
- Brak zapasu na docinki i odpady, co później komplikuje montaż i podnosi koszt poprawek.
Najbardziej kosztowny błąd jest zresztą banalny: ktoś zamawia element „z katalogu”, ale nie sprawdza, czy dach ma ten sam układ podpór, tę samą strefę śniegową i ten sam rodzaj pokrycia. Wtedy przekrój wygląda dobrze na papierze, a w rzeczywistości jest zwyczajnie nietrafiony. Żeby tego uniknąć, przed zamówieniem warto jeszcze raz przejść przez kilka technicznych detali.
Jak nie przepłacić za przekrój, którego dach nie potrzebuje
Jeśli mam dać jedną praktyczną zasadę, to brzmi ona tak: najpierw sprawdź obciążenie i układ podpór, dopiero potem zamawiaj materiał. W przypadku drewna dobrze jest potwierdzić klasę C24, wilgotność na poziomie 15-18% oraz to, czy element ma być strugany i suszony komorowo. W stali trzeba z kolei doprecyzować wysokość profilu, grubość blachy, zabezpieczenie antykorozyjne i długości handlowe.
Do kalkulacji ilości materiału wystarczą proste wzory. Dla drewna liczę objętość jako szerokość × wysokość × długość × liczba sztuk. Dla stali korzystam z masy katalogowej wyrażonej w kg/mb i mnożę ją przez długość oraz liczbę elementów. Na koniec dorzucam niewielki zapas na docinki, zwykle kilka procent przy prostym dachu i więcej przy układach z wieloma cięciami oraz połączeniami.
W dobrze policzonej konstrukcji nie wygrywa największy przekrój, tylko najlepiej dobrany. To właśnie dlatego sensowna kalkulacja oszczędza nie tylko materiał, ale też czas, poprawki i nerwy na montażu. Jeśli dach ma nietypową geometrię albo ciężkie pokrycie, lepiej od razu oprzeć się na projekcie konstrukcyjnym niż próbować zgadywać wymiar z samej intuicji.
