Płatwie stalowe dobrze sprawdzają się wtedy, gdy dach potrzebuje lekkiego, a jednocześnie sztywnego podparcia pokrycia. W praktyce odpowiadają za przeniesienie obciążeń z blachy, płyt warstwowych albo innego poszycia na główną konstrukcję, a przy tym wpływają na sztywność całego układu. Poniżej wyjaśniam, z czego się je robi, jak dobrać przekrój i rozstaw, kiedy stal ma sens większy niż drewno oraz na co uważać przy montażu.
Najważniejsze rzeczy, które trzeba wiedzieć o stalowej płatwi dachowej
- Przenosi ciężar pokrycia, śnieg, wiatr i obciążenia montażowe na główny układ nośny.
- Najczęściej wykonuje się ją z profili Z, C albo Sigma, zwykle z ocynkowanej stali zimnogiętej.
- Dobór przekroju zależy od rozpiętości, rodzaju pokrycia, strefy śniegowej i sposobu podparcia.
- W dachu liczy się nie tylko nośność profilu, ale też stężenia, kolejność montażu i zgodność z projektem.
- W wielu przypadkach stal wygrywa lekkością i przewidywalnością pracy, ale nie zawsze będzie tańsza od drewna.
Jak pracują w dachu i dlaczego nie są tylko dodatkiem
Patrzę na te elementy jak na drugą linię nośną dachu. Nie zastępują głównego dźwigara ani krokwi, ale zbierają obciążenia z poszycia i przekazują je dalej, zwykle do ram, słupów albo krokwi głównych. Dzięki temu pokrycie nie „pracuje samo”, tylko opiera się na układzie, który rozkłada siły równomiernie.
| Co działa na dach | Co robi płatew | Dlaczego to ważne |
|---|---|---|
| Ciężar własny pokrycia | Przenosi obciążenie na główne podpory | Zapobiega lokalnym przeciążeniom poszycia |
| Śnieg | Rozkłada obciążenie na większą część konstrukcji | Ogranicza ugięcia i odkształcenia połaci |
| Wiatr | Pomaga przejąć ssanie i parcie | Chroni dach przed podrywaniem i wyboczeniem elementów |
| Obciążenia montażowe | Znosi ciężar ludzi i materiału na etapie robót | To jeden z najczęściej bagatelizowanych momentów projektu |
W praktyce ten element ma jeszcze jedną rolę: usztywnia konstrukcję w kierunku bocznym i ogranicza ryzyko wyboczenia boczno-skrętnego, czyli skręcania się smukłego profilu pod obciążeniem. Jeśli dach jest duży, lekki i narażony na wiatr, właśnie tu pojawia się przewaga dobrze zaprojektowanej stali. To prowadzi do pytania, z jakiego profilu najlepiej taki układ zbudować.
Profile Z, C i Sigma nie są zamienne
W katalogach producentów spotyka się szeroki zakres wymiarów, ale sam przekrój nie może być dobrany „na oko”. Najczęściej wybór sprowadza się do trzech rozwiązań: Z, C i Sigma. Każde z nich zachowuje się inaczej, a różnice widać już na etapie montażu i późniejszej pracy dachu.
| Profil | Kiedy się sprawdza | Atut praktyczny | Ograniczenie |
|---|---|---|---|
| Z | Układy ciągłe, dłuższe dachy, hale i obiekty o powtarzalnych przęsłach | Możliwość nakładania końców i tworzenia ciągłości przy mniejszej liczbie połączeń | Wymaga pilnowania orientacji montażu |
| C | Prostsze układy, krótsze przęsła, elementy pomocnicze i ścienne | Łatwy montaż, cięcie i wiercenie | Zwykle mniej korzystny przy długich, ciągłych układach |
| Sigma | Gdy liczy się wysoka sztywność przy małej masie | Bardzo dobry stosunek nośności do ciężaru własnego | Wymaga staranniejszego projektu i detalu połączeń |
W lekkich systemach dachowych spotyka się przekroje o wysokości od około 100 do 400 mm, a grubość blachy zwykle mieści się w przedziale 1,5-3,5 mm. To nadal nie oznacza, że każdy większy profil będzie lepszy. Czasem lepiej działa dobrze stężony, smuklejszy element niż cięższy, ale źle wpięty w układ. Właśnie dlatego następny krok to porównanie stali z drewnem, bo nie w każdym dachu stal ma sens.
Kiedy stal ma przewagę nad drewnem, a kiedy nie
Nie traktuję tego jako sporu materiałowego, tylko jako decyzję projektową. W małym, prostym dachu drewniane płatwie mogą być rozsądne i ekonomiczne. W większych rozpiętościach, przy lekkiej obudowie albo w obiektach o powtarzalnej geometrii stal daje większą kontrolę nad ugięciem, dokładnością i logistyką montażu.
| Kryterium | Stal | Drewno |
|---|---|---|
| Rozpiętość | Lepsza przy większych i bardziej wymagających układach | Lepsza przy prostszych, mniejszych dachach |
| Dokładność | Wysoka powtarzalność wymiarów | Większa zmienność materiału |
| Masa własna | Duża nośność przy relatywnie małym przekroju | Często potrzebne większe przekroje |
| Transport i prefabrykacja | Dobrze współpracuje z prefabrykacją i seryjnym montażem | Łatwe dopasowanie na budowie, ale mniej powtarzalne |
| Wilgoć i środowisko pracy | Wymaga sensownej ochrony antykorozyjnej | Wymaga ochrony przed paczeniem i zawilgoceniem |
W skrócie: stal wygrywa tam, gdzie dach ma być lekki, przewidywalny i dobrze policzony. Drewno wciąż broni się w prostych więźbach i mniejszych budynkach, ale przy dużej rozpiętości albo nietypowej geometrii szybciej widać jego ograniczenia. Skoro decyzja o materiale jest jasna, trzeba jeszcze odpowiedzieć na ważniejsze pytanie: jak dobrać sam przekrój i rozstaw, żeby dach nie okazał się ani zbyt słaby, ani bez sensu przewymiarowany.

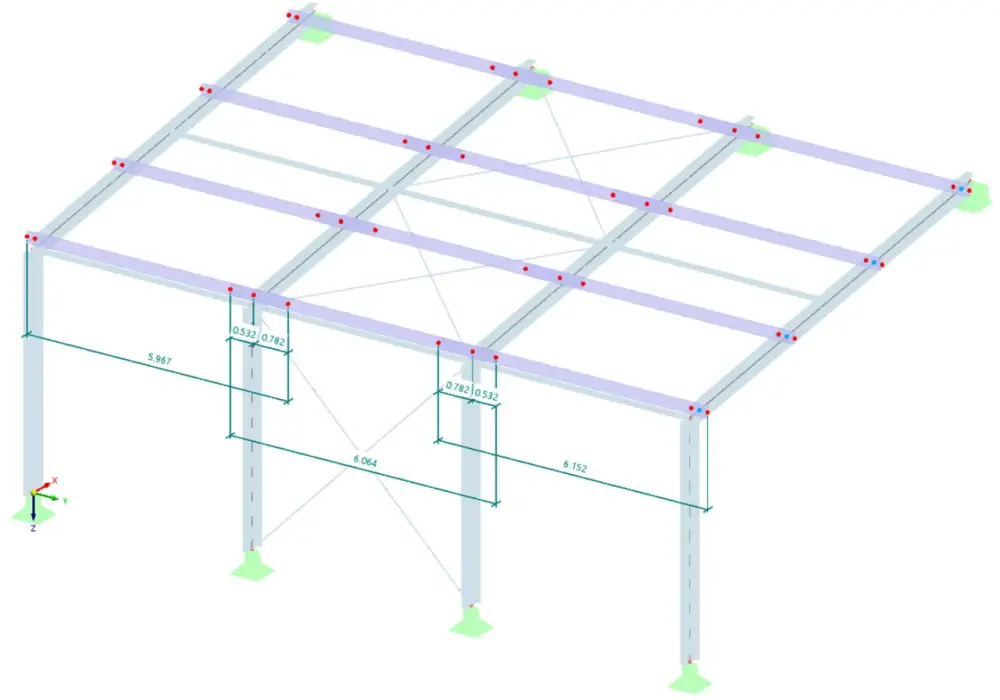

Jak dobrać przekrój, rozstaw i schemat podparcia
Tutaj nie ma jednej uniwersalnej wartości. Projektant musi wziąć pod uwagę kilka zmiennych naraz: rozpiętość między podporami, ciężar pokrycia, obciążenie śniegiem i wiatrem, dopuszczalne ugięcie oraz to, czy element będzie pracował jako pojedyncze przęsło, układ ciągły czy układ z nakładkami. W praktyce właśnie te detale decydują o tym, czy dach będzie stabilny przez lata.
- Rozpiętość między ramami lub krokwiami.
- Rodzaj pokrycia, bo blacha, płyta warstwowa i dachówka stawiają inne wymagania.
- Lokalne obciążenia śniegiem i wiatrem.
- Sposób pracy układu, czyli czy element jest ciągły, czy oparty punktowo.
- Ograniczenia transportowe i montażowe, zwłaszcza przy dłuższych odcinkach.
W praktyce producenci podają dla takich profili długości sięgające zwykle do około 15-16 m, bo później zaczyna decydować transport i ergonomia montażu. W dachu ważny jest też schemat pracy układu: ciągłość przez tuleje lub zakłady zwykle poprawia efektywność, a pojedyncze przęsła są prostsze, ale mniej korzystne przy większych obciążeniach. Ja traktuję to tak: najpierw liczby, potem detal, dopiero na końcu cena samego profilu.
Jeśli dach ma pracować pod płytą warstwową, blachą trapezową albo innym lekkim poszyciem, rozstaw trzeba sprawdzać razem z nośnością okładziny i jej dopuszczalnym ugięciem. Zbyt duży rozstaw wygląda dobrze na papierze, a potem potrafi dać falujące pokrycie i problemy z uszczelnieniem. Gdy przekrój jest już dobrany, wchodzimy w etap, na którym można zrujnować nawet dobry projekt, czyli montaż.

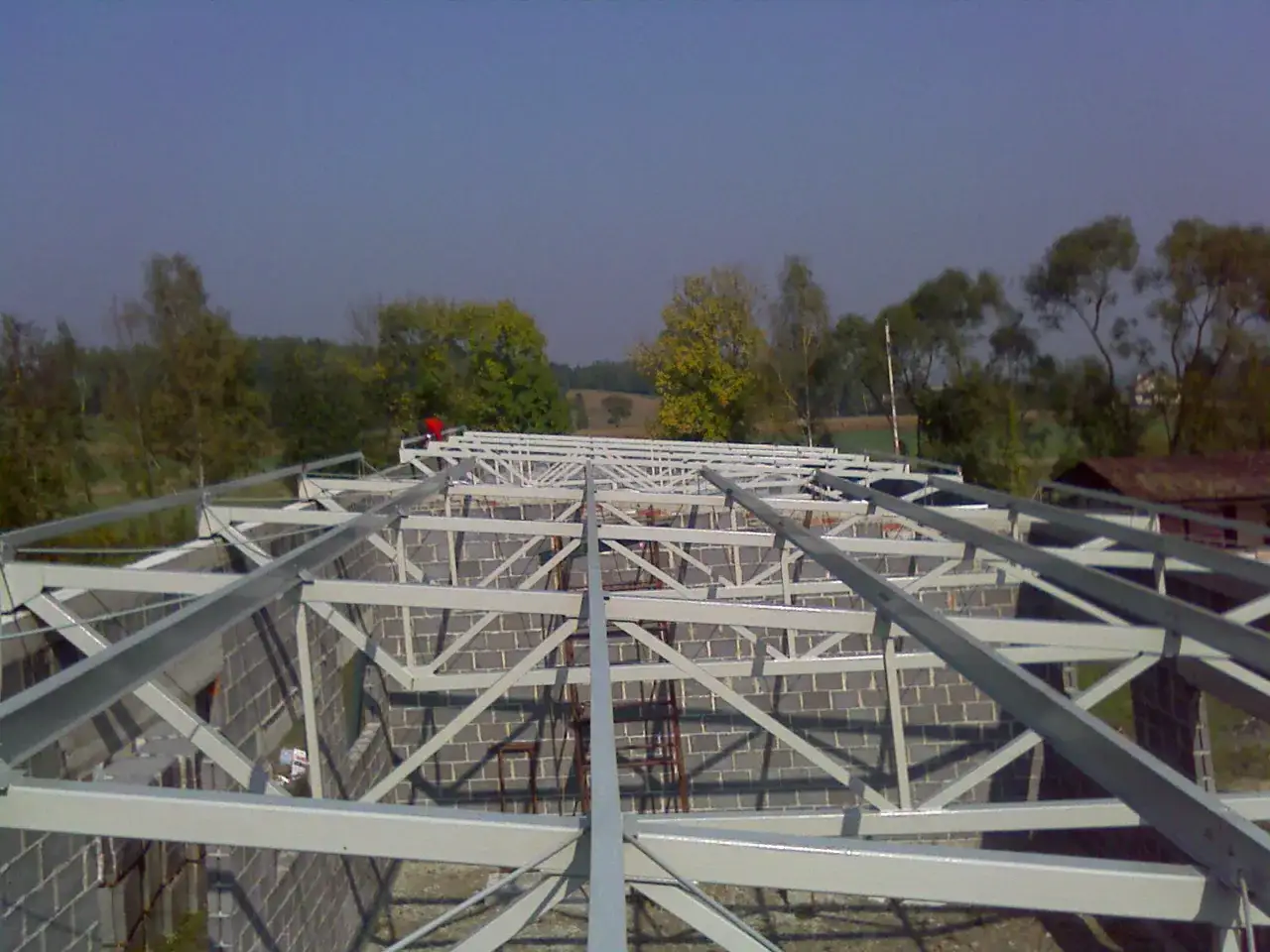

Montaż i stężenia decydują o bezpieczeństwie całego układu
Na budowie te elementy są szczególnie wrażliwe, bo przed zamknięciem połaci muszą często przyjąć duże obciążenia montażowe. To oznacza, że nie wolno ich traktować jak gotowego, samowystarczalnego układu już od pierwszego dnia. Dopóki poszycie nie jest pełne, a stężenia nie pracują tak, jak zaplanowano, profil może łatwiej tracić stateczność.
- Ustawienie profilu zgodnie z rysunkiem i kierunkiem pracy przekroju.
- Zastosowanie tężników lub ściągów tam, gdzie wymaga tego projekt.
- Kontrola osi i poziomów przed przykręceniem poszycia.
- Stosowanie łączników dopasowanych do grubości blachy i powłoki ochronnej.
- Unikanie składowania ciężkich materiałów na nieusztywnionych odcinkach.
Przy profilach Z szczególnie ważna jest orientacja montażowa, bo ich zachowanie zależy od tego, która półka pracuje w konkretnym miejscu układu. W praktyce często stosuje się też stalowe stoliki montażowe albo specjalne łączniki systemowe, żeby dobrze oprzeć element na dźwigarze i nie wprowadzać zbędnych mimośrodów. Gdy wykonawca pomija stężenia, dach przestaje pracować jak układ przestrzenny i zaczyna się zachowywać jak kilka osobnych, zbyt smukłych elementów. Po tym etapie zostaje jeszcze kwestia trwałości: korozja, ogień i mostki termiczne.
Ochrona przed korozją, ogniem i mostkami termicznymi
W większości rozwiązań standardem jest stal ocynkowana, bo to daje rozsądny kompromis między ceną a trwałością. Ale standard nie zawsze wystarcza. Jeśli dach pracuje w środowisku wilgotnym, rolniczym albo po prostu ma długą perspektywę eksploatacji, ochronę trzeba dobrać świadomie, a nie tylko „bo tak się robi”.
- Powłoka antykorozyjna powinna pasować do środowiska pracy, nie tylko do ceny zakupu.
- Przy dachu z płyt warstwowych trzeba pilnować mostków termicznych, bo profil i łączniki wpływają na bilans cieplny.
- Im więcej punktów mocowania, tym większe znaczenie ma detal izolacji i szczelności.
- Jeśli obiekt ma wymagania ppoż., stal nie zastępuje zabezpieczenia przeciwpożarowego, tylko staje się jego częścią.
Tu często pojawia się błąd myślowy: ktoś zakłada, że sam wybór stali rozwiązuje temat trwałości i energooszczędności. Nie rozwiązuje. Decydują detale - rodzaj powłoki, sposób łączenia z poszyciem, ograniczenie kondensacji i poprawny układ warstw dachu. To właśnie w tych miejscach widać, czy projekt był przemyślany, czy tylko „zamknięty materiałowo”. Został jeszcze ostatni krok: szybka lista kontrolna przed odbiorem projektu i montażu.
Co sprawdzam, zanim zaakceptuję dach z takimi elementami
Gdy patrzę na projekt dachu, nie zaczynam od ceny profili. Najpierw sprawdzam, czy konstrukcja ma logiczny układ, a dopiero potem, czy da się ją wykonać bez improwizacji. Taka kolejność oszczędza najwięcej pieniędzy i nerwów.
- Czy w projekcie jest jasno podana orientacja profili i sposób ich oparcia.
- Czy rozstaw wynika z obliczeń dla konkretnego pokrycia, a nie z przyzwyczajenia wykonawcy.
- Czy przewidziano tężniki, ściągi lub inne stężenia boczne.
- Czy długości elementów nie wchodzą w konflikt z transportem i montażem.
- Czy detal połączenia z dźwigarem, krokwą albo ramą nie tworzy niepotrzebnych mimośrodów.
- Czy projekt uwzględnia kolejność robót i obciążenia w trakcie montażu.
Jeśli te punkty są dopięte, dach zwykle zachowuje się spokojnie i przewidywalnie także po latach. Jeśli nie są dopięte, nawet dobrze dobrany przekrój może sprawiać problemy na budowie albo po pierwszej ciężkiej zimie. Właśnie dlatego stalowe płatwie traktuję nie jako „dodatek do dachu”, ale jako element, od którego naprawdę zależy jakość całej konstrukcji.
