Połączenie krokwi z płatwią decyduje o tym, czy połać będzie sztywna, równa i odporna na pracę drewna. W tym artykule pokazuję, kiedy stosuje się oparcie krokwi na płatwi, jakie są najczęstsze warianty złączy, jak dobrać rozwiązanie do typu dachu i gdzie najłatwiej popełnić błąd. To temat bardzo praktyczny, bo od jednego detalu zależy stabilność całej więźby.
Najważniejsze rzeczy, które trzeba sprawdzić przed montażem
- Typ płatwi zmienia sposób pracy złącza: kalenicowa, pośrednia i stropowa pełnią inne funkcje.
- Wrąb lub zacios nie powinien osłabiać drewna bardziej, niż to konieczne; bezpieczna zasada mówi o maksymalnie 1/3 wysokości przekroju.
- Do tradycyjnych połączeń potrzebne jest suche drewno, najlepiej poniżej 20% wilgotności.
- Łączniki stalowe przyspieszają montaż, ale trzeba je dobrać zgodnie z projektem i zaleceniami producenta.
- Najwięcej problemów powodują zły kąt oparcia, zbyt głęboki zacios i montaż na mokrym drewnie.
Jak pracuje krokiew oparta na płatwi
W więźbie dachowej płatew nie jest tylko „podporą pod krokiew”. To element, który przejmuje część obciążeń z połaci i pomaga utrzymać jej geometrię. W praktyce krokiew przekazuje na nią ciężar własny, pokrycie dachowe, śnieg i wiatr, a samo złącze musi przenieść nie tylko nacisk pionowy, ale też siły, które próbują rozsunąć lub przesunąć elementy względem siebie.
Najprościej patrzeć na to tak: im lepiej dopasowane oparcie, tym mniej naprężeń skupia się w jednym punkcie. Dlatego tak ważne jest, czy mamy do czynienia z płatwią kalenicową, pośrednią czy stropową. Każda z nich pracuje inaczej, a cieśla nie powinien traktować wszystkich przypadków jednym schematem.
| Rodzaj płatwi | Rola w konstrukcji | Co to oznacza dla złącza |
|---|---|---|
| Kalenicowa | Stabilizuje szczyt dachu i porządkuje górną część więźby. | Wymaga bardzo precyzyjnego kąta oparcia i starannego przeniesienia osi krokwi. |
| Pośrednia | Podpiera krokwie między kalenicą a dolną częścią połaci. | Pomaga wyrównać połacie, ale złącze musi dobrze przenosić obciążenia użytkowe i śniegowe. |
| Stropowa | Leży niżej i może pełnić funkcję belki podpierającej układ krokwi. | Oparcie bywa mocniejsze i prostsze, ale nadal nie wolno osłabiać przekroju zbyt głębokim wrębem. |
Gdy rozumiem, jak płatew przejmuje obciążenie, łatwiej wybrać sam typ złącza i nie robić detalu „na oko”.
Jakie złącza stosuje się najczęściej w praktyce
W tym miejscu zwykle pada pytanie, czy lepszy jest zacios, łącznik stalowy, a może klasyczne wrębowe oparcie. Odpowiedź nie jest zero-jedynkowa. Ja patrzę przede wszystkim na trzy rzeczy: nośność, tempo montażu i to, ile drewna zostanie realnie osłabione.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Zacios lub wrąb podporowy | Gdy liczy się pewne, geometryczne oparcie krokwi na płatwi. | Daje dużą powierzchnię styku i dobre „ułożenie” elementów. | Zbyt głęboki wrąb osłabia przekrój i może prowadzić do pękania drewna. |
| Siodełko lub połączenie narożne | Gdy krokiew musi stabilnie usiąść na płatwi pod konkretnym kątem. | Pomaga utrzymać położenie krokwi i ogranicza jej przesuwanie. | Wymaga bardzo dokładnego cięcia i dobrego przeniesienia kąta połaci. |
| Łącznik stalowy systemowy | Gdy ważna jest powtarzalność, szybkość montażu i zgodność z projektem. | Przyspiesza pracę i ułatwia kontrolę jakości. | Nie wolno traktować go jako zamiennika poprawnego projektu statycznego. |
| Wkręty lub śruby ciesielskie | Gdy trzeba dodatkowo ustabilizować połączenie albo uzupełnić zacios. | Ułatwiają dociągnięcie elementów i poprawiają sztywność układu. | Same z siebie nie rozwiązują problemu źle dobranego oparcia. |
W praktyce najważniejsza zasada jest prosta: złącze ma przenosić siły, a nie nadrabiać błędy geometrii. Dlatego głębokość wrębu warto ograniczać do 1/3 wysokości przekroju, bo większe wycięcie zaczyna już wyraźnie osłabiać drewno. Gdy detal jest poprawnie dobrany, połać pracuje spokojniej i mniej „klawiszuje” podczas obciążeń.
To prowadzi do kolejnego pytania: jak taki detal wykonać, żeby nie zepsuć go na etapie montażu.

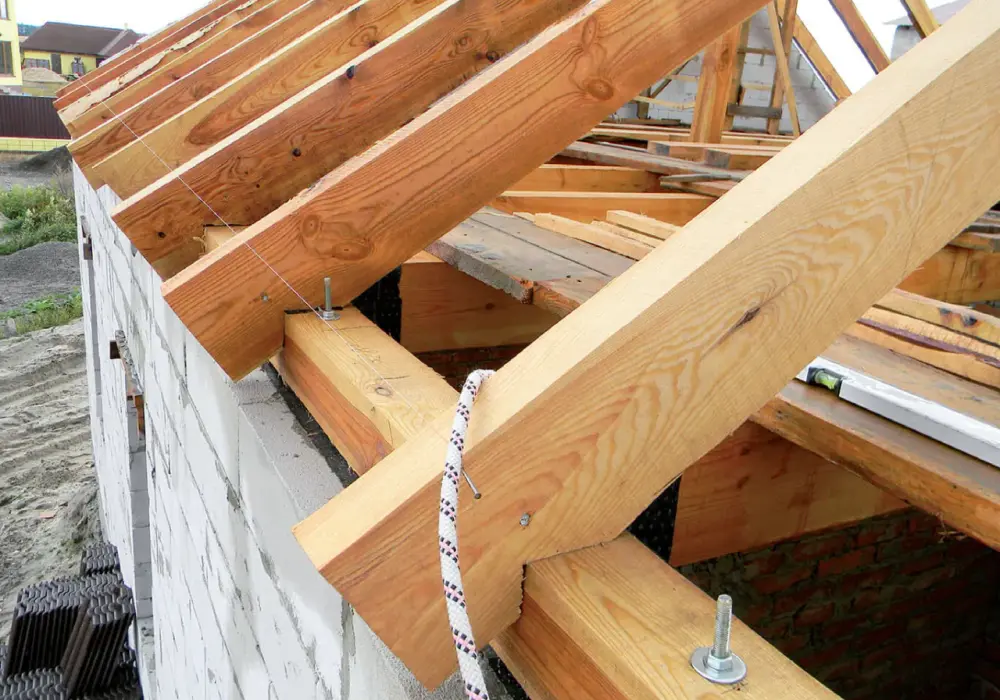

Jak wykonać oparcie krokwi na płatwi krok po kroku
Najpierw sprawdzam dokumentację i kąt nachylenia połaci. Bez tego łatwo wykonać złącze, które będzie wyglądało poprawnie, ale w rzeczywistości będzie pracowało pod złą geometrią. Potem przenoszę linię oparcia na oba elementy i robię przymiarkę „na sucho”, zanim wejdzie piła lub dłuto.
- Sprawdzam projekt, przekroje elementów i miejsce oparcia krokwi na płatwi.
- Oznaczam linię cięcia i kierunek pracy złącza, żeby nie pomylić strony nośnej z odciążoną.
- Wykonuję próbne dopasowanie i kontroluję, czy krokiew leży pełną powierzchnią, a nie tylko na krawędzi.
- Wycinam zacios lub wrąb tylko tak głęboko, jak wymaga detal, nie więcej.
- Jeżeli projekt przewiduje łączniki stalowe lub wkręty, montuję je zgodnie z zaleceniami producenta, bez „skrótów” w rozstawie i liczbie mocowań.
- Sprawdzam docisk, oś krokwi i ustawienie płatwi, bo po skręceniu układ powinien zostać prosty, a nie ściągnięty na siłę.
Ważny jest też stan materiału. Drewno powinno być suche, najlepiej poniżej 20% wilgotności. Jeśli montuje się elementy zbyt mokre, po wyschnięciu mogą się rozluźnić, a złącze zacznie pracować luźniej, niż zakładał projekt. To jeden z powodów, dla których w tej branży nie lubię improwizacji.
Po wykonaniu dobrego detalu zostaje jeszcze druga połowa roboty: nie zniszczyć go typowymi błędami wykonawczymi.
Czego nie robić, bo złącze zacznie osłabiać dach
Najczęstsze problemy nie wynikają z samej idei połączenia, tylko z pośpiechu albo zbyt dużej wiary w „na oko”. W więźbie dachowej to się szybko mści, bo siły są stałe i przez lata wracają do tego samego miejsca.
- Nie wycinam zbyt głębokiego wrębu - jeśli zabierzesz za dużo materiału, krokiew traci nośność dokładnie tam, gdzie ma ją zachować.
- Nie opieram krokwi tylko na krawędzi - złącze musi dać realną powierzchnię styku, a nie punktowe podparcie.
- Nie montuję na mokrym drewnie - po wyschnięciu drewno zmienia wymiar, więc połączenie może się rozluźnić albo skrzywić.
- Nie mieszam przypadkowych łączników - śruby, gwoździe i blachy mają sens tylko wtedy, gdy ich liczba i układ odpowiadają projektowi.
- Nie ignoruję osi i kąta - nawet mocny łącznik nie naprawi źle ustawionej krokwi.
- Nie sztukuję bez podparcia - jeśli trzeba łączyć elementy na długości, miejsce połączenia musi być przewidziane konstrukcyjnie.
Gdy mam wskazać jeden błąd, który pojawia się najczęściej, to jest nim właśnie „prawie dobry” wrąb: wygląda poprawnie, ale zabiera za dużo przekroju i zostawia za mało drewna tam, gdzie powinno przenosić obciążenie. Taki detal potrafi długo udawać, że wszystko jest w porządku, a potem zaczyna skrzypieć, pracować albo pękać.
Jak dobrać rozwiązanie do typu więźby i obciążeń
Nie ma jednego najlepszego detalu na każdą więźbę. Wybór zależy od rozpiętości dachu, rodzaju drewna, obciążeń śniegiem i wiatrem oraz od tego, czy priorytetem jest tradycyjna geometria, czy szybki montaż. W domach o większych rozpiętościach i bardziej wymagających obciążeniach nie rozstrzygałbym tego intuicyjnie - tu potrzebne są obliczenia i detal od konstruktora.
- Jeśli liczy się estetyka i tradycyjny charakter, dobrze zaprojektowany zacios bywa najlepszy, bo daje czyste, czytelne oparcie.
- Jeśli ważniejsza jest powtarzalność i tempo, często wygrywa łącznik systemowy z poprawnie dobranymi wkrętami lub gwoździami.
- Jeśli dach pracuje bardziej dynamicznie albo elementy mają być łatwe do skontrolowania, przydają się połączenia wzmacniane dodatkowym osprzętem stalowym.
- Jeśli drewno ma różne przekroje albo pochodzi z renowacji, trzeba szczególnie uważać na różnice wymiarów i stan materiału.
W praktyce najlepsze rozwiązanie to takie, które da się wykonać powtarzalnie, nie osłabia przekroju i ma jasny schemat przenoszenia obciążeń. Gdy te trzy warunki są spełnione, połączenie nie tylko trzyma, ale też dobrze znosi wieloletnią pracę całej konstrukcji.
Na co patrzę przed zamknięciem detalu, żeby dach pracował spokojnie
Zanim uznam połączenie za gotowe, sprawdzam jeszcze kilka rzeczy, które często umykają na budowie. Patrzę na docisk krokwi do płatwi, na to, czy łącznik nie został przykręcony „na skróty”, i na to, czy są zachowane odległości od krawędzi drewna. Warto też zerknąć, czy płatew sama ma pewne podparcie, bo nawet najlepsze oparcie krokwi nie pomoże, jeśli niższy element pracuje niestabilnie.
Jeżeli mam zostawić jedną praktyczną wskazówkę, to brzmi ona tak: najpierw poprawna geometria i podparcie, dopiero potem łącznik. Taki porządek myślenia oszczędza błędów, czasu i poprawek, a w więźbie dachowej właśnie to zwykle robi największą różnicę.
