Wieniec ściany szczytowej to detal, który decyduje o tym, czy szczyt domu pracuje stabilnie pod dachem, czy po czasie zaczyna pękać, uginać się i robić problemy z ociepleniem. Poniżej wyjaśniam, po co się go robi, kiedy jest naprawdę potrzebny, jak powinien być połączony z więźbą oraz gdzie najczęściej powstają błędy wykonawcze i mostki cieplne.
Najważniejsze rzeczy, które warto wiedzieć o tym detalu
- To żelbetowe usztywnienie przy szczycie muru, które rozkłada obciążenia z dachu i ogranicza pracę ściany na wiatr.
- Wysoka ściana, poddasze użytkowe, duże otwory i lekki mur zwykle oznaczają większą potrzebę dodatkowego wzmocnienia.
- Sam beton nie wystarczy, jeśli detal źle łączy się z więźbą, murłatą i ociepleniem.
- Największy błąd to przerwanie ciągłości izolacji na styku muru i połaci.
- Przed wykonaniem warto sprawdzić projekt, bo czasem lepsze są trzpienie, belki nad otworami albo ściana usztywniająca niż sam wieniec.
Co robi żelbetowy wieniec przy szczycie
Patrzę na ten element jak na poziomą klamrę, która spina mur i pomaga mu nie rozchodzić się pod wpływem obciążeń. W praktyce taki wieniec przejmuje część sił od dachu, rozprowadza je równiej po ścianie i poprawia odporność całego szczytu na wiatr, który działa na niego jak na dużą, dość smukłą płytę. To ważne zwłaszcza wtedy, gdy ściana jest z bloczków lub pustaków, czyli z materiałów lekkich i mniej odpornych na zginanie.
Warto tu od razu rozdzielić dwie rzeczy: ściana szczytowa może tylko zamykać bryłę budynku, ale może też częściowo przenosić obciążenia z konstrukcji dachowej. Jeśli dach albo jego fragment rzeczywiście opiera się na tym murze, usztywnienie przestaje być dodatkiem, a staje się elementem porządkującym całą pracę konstrukcji. Właśnie dlatego nie traktuję tego detalu jako „opcjonalnej poprawki”, tylko jako świadomie zaprojektowane połączenie muru z dachem.
Jeśli ten punkt jest jasny, następnym krokiem jest sprawdzenie, kiedy projekt przewiduje takie rozwiązanie, a kiedy lepiej postawić na inny sposób usztywnienia.
Kiedy projekt przewiduje wieniec ściany szczytowej, a kiedy inne usztywnienie
Nie każdy szczyt wymaga identycznego podejścia. W praktyce patrzę przede wszystkim na wysokość ściany, układ dachu, liczbę otworów oraz materiał, z którego mur jest wykonany. Jak zwraca uwagę oBud, przy ścianach wyższych niż 3 m problem sztywności robi się wyraźnie poważniejszy, zwłaszcza gdy budynek ma poddasze użytkowe albo duże przeszklenia w szczycie.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Ściana niska, bez dużych otworów | Czasem wystarczą przewiązania z niższą częścią budynku i poprawny detal muru | Obciążenia od wiatru i od dachu są mniejsze, a mur pracuje spokojniej |
| Ściana wysoka, powyżej około 3 m | Żelbetowe usztywnienie u góry, często z dodatkowymi trzpieniami | Smukły mur łatwiej się odkształca i wymaga większej sztywności |
| Duże okna balkonowe lub szerokie otwory | Belka nad otworem, trzpienie i czasem dodatkowa rama żelbetowa | Otwory osłabiają mur dokładnie tam, gdzie potrzeba mu największej sztywności |
| Ściana trójwarstwowa | Często wystarcza poprawnie zaprojektowane przewiązanie i ciągłość warstw | Większa grubość i układ warstw dają lepszą pracę całej przegrody |
| Ściana z lekkich bloczków | Wieniec, trzpienie albo ściana usztywniająca ustawiona prostopadle | Lekki mur jest bardziej podatny na zginanie i „pracę” od wiatru |
Najważniejsza myśl jest prosta: nie ma jednego rozwiązania dla każdego domu. Jeśli projekt przewiduje inny układ usztywnienia, na przykład ścianę poprzeczną, pilaster albo belkę nad otworami, to właśnie ten układ może być lepszy niż dokładanie kolejnej belki „na wszelki wypadek”. W dobrze zaprojektowanym domu chodzi nie o nadmiar betonu, tylko o sensowne prowadzenie sił konstrukcyjnych. I właśnie to przechodzi mnie dalej do pytania, jak taki element powinien być wykonany, żeby naprawdę działał.
Jak powinien być wykonany, żeby pracował z murem, a nie przeciw niemu
Tu nie ma miejsca na przypadek. Ja zaczynam od sprawdzenia ciągłości elementu, zakotwienia zbrojenia i zgodności z projektem, bo źle wykonany wieniec potrafi wyglądać „solidnie”, a mimo to nie spełniać swojej roli. Żelbetowy detal przy szczycie powinien być połączony z niższymi fragmentami konstrukcji tak, aby obciążenia miały gdzie się rozlać, a nie skupiały się punktowo przy jednym otworze albo na końcu ściany.
Przekrój i zbrojenie
Przekrój i ilość stali zawsze wynikają z projektu, ale zasada jest stała: to nie jest dekoracyjna belka, tylko element nośny. W typowych rozwiązaniach stosuje się zbrojenie podłużne i strzemiona, a sam beton pracuje tu razem ze stalą, dlatego nie wolno traktować tego jak „zalewki” na końcu muru. Jeśli trzeba połączyć wieniec z nadprożem albo ze słupem żelbetowym, zbrojenie musi być prowadzone tak, by całość tworzyła jeden układ, a nie kilka osobnych kawałków.

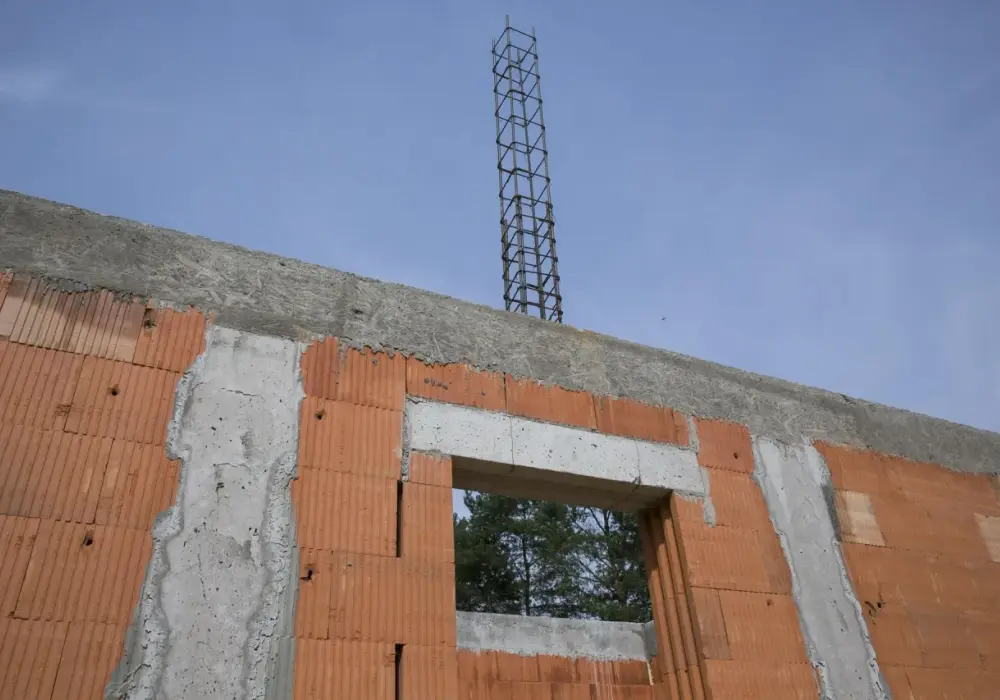

Przy dużych otworach w ścianie szczytowej lepiej myśleć o ramie niż o jednym lokalnym wzmocnieniu. To dobre miejsce, by przypomnieć, że trzpień żelbetowy to po prostu pionowy słup z betonu i stali, który pomaga usztywnić ścianę w newralgicznym punkcie. W praktyce takie elementy często działają skuteczniej niż samo pogrubienie muru.
Przeczytaj również: Posadzka przemysłowa - Ile kosztuje i jak nie przepłacić?
Zakotwienie i ciągłość
Najczęstszy błąd, jaki widzę, to przerwanie układu nośnego tam, gdzie wykonawca uznał, że „już wystarczy”. Tymczasem wieniec ma sens tylko wtedy, gdy jest dobrze zakotwiony w niższej konstrukcji i nie kończy się przypadkowo nad otworem albo na styku z połacią. W domach z poddaszem użytkowym często łączy się go z innymi elementami usztywniającymi, na przykład z trzpieniami albo belką nad oknami balkonowymi, żeby ściana nie pracowała punktowo.
Jeśli ta część jest dobrze zaprojektowana, pozostaje drugi krytyczny temat: połączenie muru z dachem i ciągłość ocieplenia. Właśnie tam najłatwiej psuje się efekt całej pracy konstrukcyjnej.

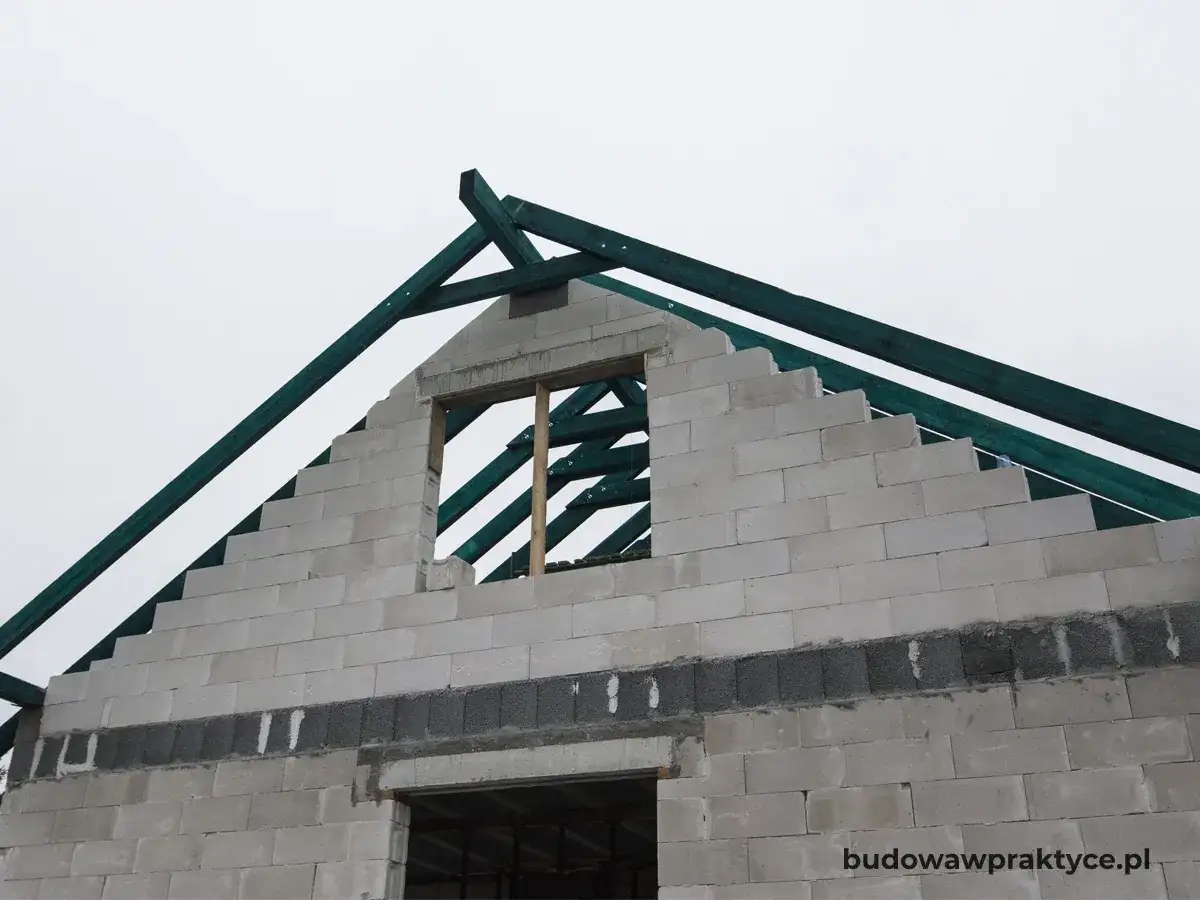

Gdzie najłatwiej powstają mostki cieplne i przecieki
To miejsce jest newralgiczne, bo łączy trzy różne światy: mur, drewno więźby i izolację termiczną. Jak przypomina Nasz Dekarz, samo ocieplenie od zewnątrz nie zamyka tematu, jeśli nie połączy się go z warstwą izolacji dachu. Mostek termiczny, czyli miejsce, przez które ciepło ucieka szybciej niż przez resztę przegrody, często powstaje właśnie na styku górnej krawędzi ściany z połacią.
W ścianach dwuwarstwowych rozsądne rozwiązanie polega na tym, by nie kończyć muru „na styk” z linią krokwi, tylko zostawić miejsce na izolację od góry. W praktyce często zostawia się około 10-15 cm poniżej górnej płaszczyzny krokwi, żeby dało się bez upychania ułożyć ocieplenie i domknąć ciągłość warstwy. Przy takich detalach dobrze działa też zasada, że izolacja od góry szczytu powinna mieć podobną grubość jak ocieplenie połaci, często w granicach 30-40 cm, oczywiście zależnie od projektu i wymagań energetycznych budynku.
W ścianach jednowarstwowych sytuacja bywa inna. Przy betonie komórkowym da się czasem poprowadzić mur wyżej, ale przy ceramice poryzowanej górną strefę również trzeba traktować bardzo ostrożnie, bo sam materiał nie zawsze zapewnia wystarczającą izolacyjność w miejscu styku z dachem. Ważne jest też, żeby nie blokować szczeliny wentylacyjnej, bo wtedy zamiast poprawić detal, zamyka się możliwość odprowadzenia wilgoci spod pokrycia.
Jeśli układ dachu jest bardziej złożony, na przykład bez okapu albo z blachą i deskowaniem przy samej krawędzi, trzeba szczególnie pilnować obróbek blacharskich i szczelności przy membranie. Właśnie z tego miejsca najczęściej przechodzę do listy błędów, bo w praktyce to one najwięcej mówią o jakości całego wykonania.
Najczęstsze błędy, które potem kosztują najwięcej
Najgorsze błędy przy tym detalu są zaskakująco powtarzalne. Nie chodzi o spektakularne awarie, tylko o małe zaniedbania, które po dwóch sezonach pokazują się rysą, zawilgoceniem albo lokalnym wychłodzeniem narożnika. I właśnie dlatego wolę mówić o nich wprost.
- Brak dodatkowego usztywnienia przy wysokiej ścianie, mimo że mur jest lekki i ma duże otwory.
- Przerwanie ciągłości ocieplenia na styku muru z połacią.
- Upychanie zbyt cienkiej warstwy izolacji w miejscu, gdzie powinno być na nią realnie zarezerwowane miejsce.
- Złe połączenie z murłatą, które nie porządkuje pracy więźby i ściany.
- Traktowanie wieńca jako dodatku do „zalania przy okazji”, bez kontroli zbrojenia i zakotwień.
- Wykonanie detalu bez uwzględnienia dużych okien, portfenetrów albo drzwi balkonowych w szczycie.
W praktyce najbardziej kosztowny jest błąd numer dwa i trzy, bo po elewacji i zabudowie poddasza naprawa staje się uciążliwa. Jeśli izolacja nie jest ciągła, problem zwykle nie znika sam, tylko wraca w postaci chłodniejszego narożnika, skraplania pary i nierównego komfortu cieplnego. To już nie jest kwestia estetyki, tylko trwałości.
Po tej liście zostaje już najważniejsze: co sprawdzić przed zamknięciem szczytu i dachu, żeby nie poprawiać detalu po fakcie.
Co sprawdzam przed zamknięciem szczytu i dachu
Ja zawsze zaczynam od projektu. Sprawdzam, czy detal jest narysowany, czy przewidziano usztywnienie w szczycie, gdzie kończy się mur, jak biegnie izolacja i czy dach ma dość miejsca na jej ciągłe połączenie. Jeśli dokumentacja milczy, nie zgaduję na budowie, tylko dopytuję projektanta albo kierownika, bo w tym miejscu improwizacja zwykle kończy się poprawkami.
Przed zamknięciem tego fragmentu kontroluję jeszcze cztery rzeczy: czy wieniec albo inny element usztywniający ma ciągłość, czy zbrojenie jest zakotwione, czy ocieplenie dachu łączy się ze ścianą bez przerwy oraz czy przy krawędzi nie zostało za mało miejsca na montaż membrany, obróbki i ewentualnej podbitki. Jeśli którykolwiek z tych punktów budzi wątpliwości, lepiej zatrzymać roboty na chwilę niż zamykać problem na lata.
W dobrym domu ten detal nie rzuca się w oczy. I właśnie o to chodzi: ma pracować w tle, stabilizować szczyt, nie robić mostka cieplnego i nie wymuszać napraw po kilku sezonach. Gdy te warunki są spełnione, górna część ściany szczytowej staje się po prostu solidnym, przewidywalnym elementem dachu, a nie miejscem, do którego trzeba wracać po każdej zimie.
