Wymiary płatwi kalenicowej nie dają się sprowadzić do jednego „bezpiecznego” przekroju, bo wszystko zależy od tego, czy element ma tylko prowadzić krokwie, czy rzeczywiście przejmować ich ciężar. Ja zaczynam zawsze od rozróżnienia między deską kalenicową a belką nośną, bo od tego zmienia się cały sposób liczenia, dobór podpór i skala przekroju. W tym artykule pokazuję praktyczne podejście: jak odczytać układ dachu, jak oszacować obciążenia i jakie wymiary mają sens na etapie wstępnej kalkulacji.
Najpierw ustal funkcję elementu, potem dobierz przekrój
- Deska kalenicowa i belka nośna to dwa różne elementy, choć często są mylone w rozmowie i na budowie.
- Na wymiar najbardziej wpływają rozpiętość, obciążenie śniegiem, ciężar pokrycia, klasa drewna i liczba podpór.
- Wstępny dobór można policzyć prostym wzorem, ale wynik trzeba jeszcze sprawdzić pod kątem ugięcia i połączeń.
- W dachach kopertowych i przy otwartym poddaszu narożnice oraz kosze zmieniają układ sił, więc nie przepisuje się wymiarów 1:1 z dachu dwuspadowego.
- Przy większych rozpiętościach zwykle wchodzą w grę drewno klejone, LVL albo stal, a nie zwykła tarcica.

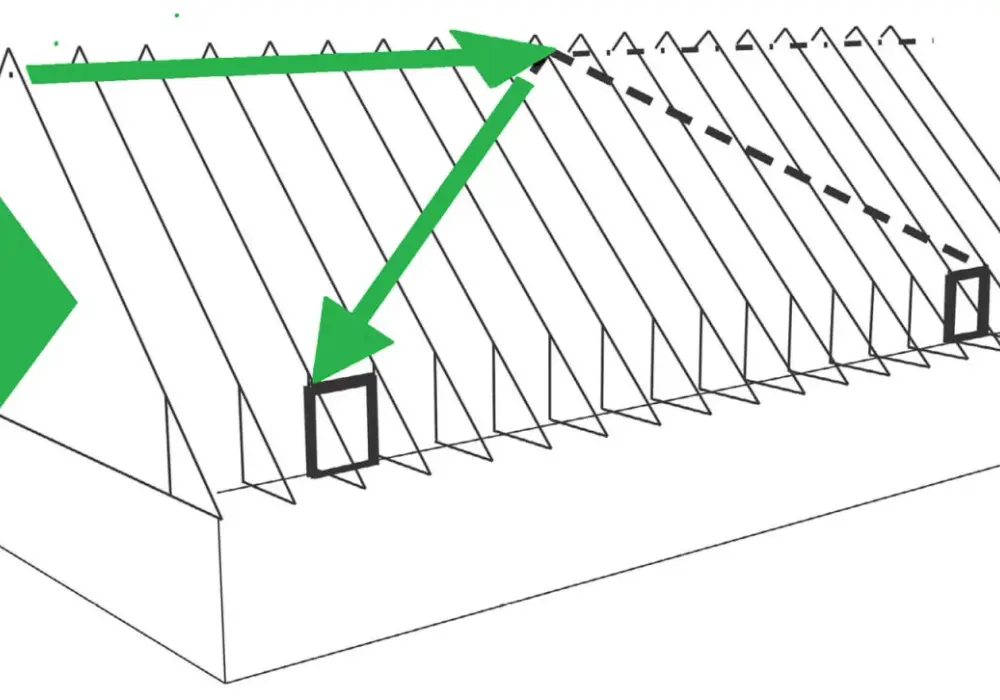

Najpierw ustal, czy to belka nośna, czy tylko deska kalenicowa
To pierwszy filtr, jaki stosuję, bo od niego zależy wszystko inne. Deska kalenicowa służy głównie do ustawienia i połączenia krokwi, a belka kalenicowa przejmuje realne obciążenie z dachu. W praktyce oba elementy bywają wrzucane do jednego worka, ale konstrukcyjnie pracują zupełnie inaczej.
| Element | Funkcja | Jak pracuje | Co to znaczy dla wymiaru |
|---|---|---|---|
| Deska kalenicowa | Ustawia i łączy krokwie | Nie przenosi istotnych obciążeń pionowych | Wystarcza cieńszy element, ale musi mieć odpowiednią wysokość |
| Belka kalenicowa | Przejmuje ciężar połaci i przekazuje go na podpory | Jest elementem nośnym | Wymaga obliczeń statycznych i zwykle większego przekroju |

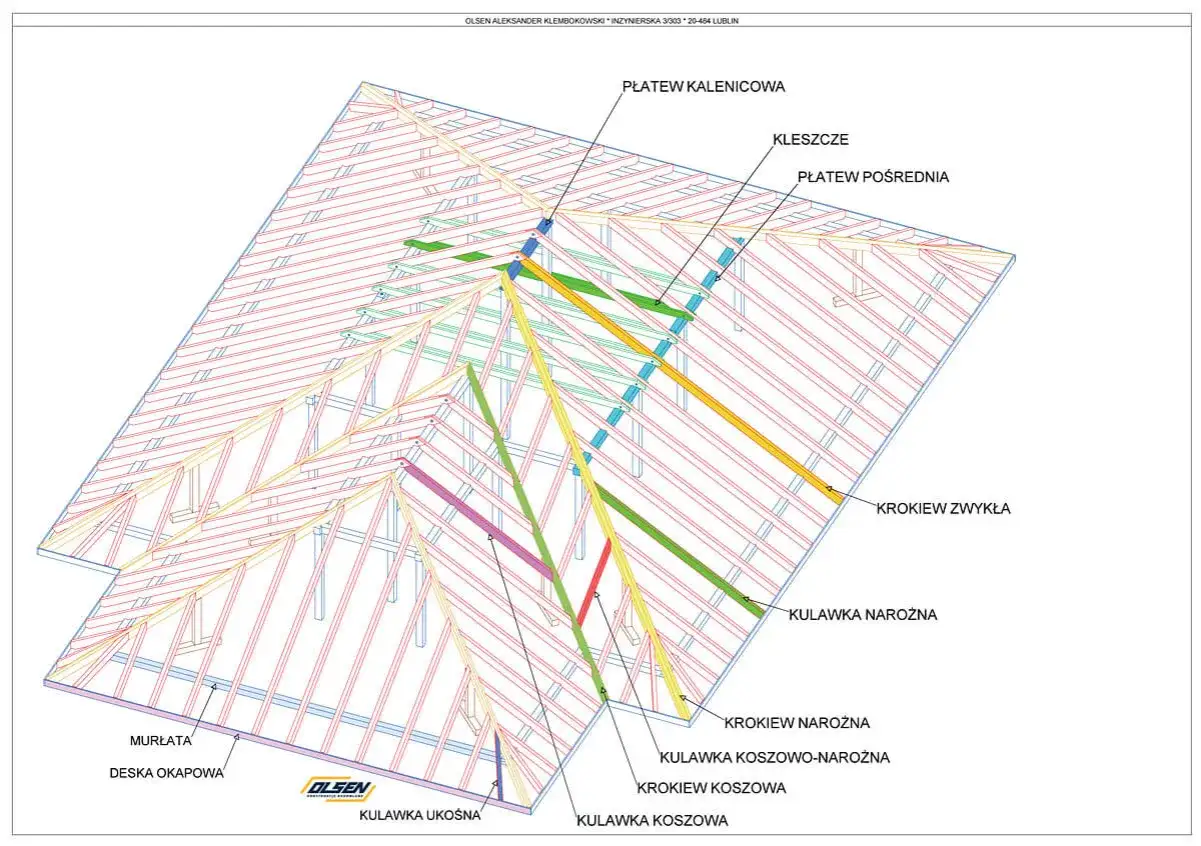

| Krokiew narożna | Zbiera obciążenia z kilku połaci w dachu kopertowym | Pracuje w trudniejszym schemacie niż zwykła krokiew | Liczy się osobno, nie kopiuje wymiaru z kalenicy |
Jeśli dach ma klasyczną więźbę krokwiową z jętkami lub ściągami, kalenica najczęściej jest tylko elementem montażowym. Gdy jednak krokwie nie mają gdzie zamknąć sił rozpierających, kalenica staje się belką nośną i od razu rosną wymagania wobec przekroju, podpór oraz połączeń. To właśnie ten moment decyduje, czy szukamy deskowania, czy rzeczywistego wymiaru konstrukcyjnego.
Od czego zależy przekrój w praktyce
W Polsce nie ma jednego bezpiecznego wymiaru dla wszystkich dachów, bo obciążenie śniegiem, pokrycie i geometria dachu potrafią zmienić wynik bardziej niż sama długość belki. Ja przy doborze patrzę najpierw na cztery rzeczy: rozpiętość, obciążenie powierzchniowe, materiał i sposób podparcia. Dopiero z tego robi się sensowny punkt wyjścia do obliczeń.
| Czynnik | Dlaczego ma znaczenie | Praktyczny skutek |
|---|---|---|
| Rozpiętość belki między podporami | Im większy rozstaw, tym szybciej rośnie moment zginający | Przekrój musi być wyższy albo wykonany z mocniejszego materiału |
| Strefa śniegowa i lokalne nawiewy | Śnieg bywa decydującym obciążeniem, nie samo pokrycie | W górach i na otwartych terenach wymiar zwykle rośnie wyraźnie |
| Rodzaj pokrycia | Dachówka ceramiczna waży więcej niż lekka blacha | Cięższe pokrycie podnosi wymagany przekrój i obciążenie podpór |
| Klasa materiału | C24, drewno klejone czy LVL mają różną nośność i sztywność | Lepszy materiał pozwala zmniejszyć przekrój przy podobnej geometrii |
| Rozstaw i liczba podpór | Podpory pośrednie skracają pracującą rozpiętość | Ta sama belka może być poprawna albo zbyt słaba, zależnie od podpór |
| Kąt dachu i układ połaci | Wpływa na rozkład sił i miejscowe koncentracje obciążeń | Przy dachach kopertowych i koszowych kalkulacja robi się wyraźnie trudniejsza |
C24 to najczęściej spotykana klasa drewna litego, GL24h oznacza drewno klejone warstwowo, a LVL to materiał z warstwowo sklejanych fornirów. Zmiana materiału potrafi dać większą różnicę niż pozornie niewielka korekta szerokości belki. Kiedy mam te dane, dopiero wtedy ma sens liczenie. Bez nich każdy przekrój jest bardziej życzeniem niż obliczeniem.
Jak policzyć wstępny przekrój krok po kroku
Ja liczę to w dwóch warstwach: najpierw sprawdzam obciążenie liniowe, potem szacuję przekrój na zginanie i ugięcie. To nadal jest tylko obliczenie wstępne, ale daje bardzo dobrą orientację, czy mówimy o lekkiej belce pomocniczej, czy o poważnym elemencie nośnym.
- Ustal rozpiętość belki L między podporami.
- Określ obciążenie powierzchniowe dachu g + s w kN/m², czyli ciężar własny i śnieg.
- Przelicz je na obciążenie liniowe: q = (g + s) × B / 2, gdzie B to szerokość dachu liczona w rzucie poziomym.
- Oblicz moment zginający: M = q × L² / 8 dla belki swobodnie podpartej i obciążonej równomiernie.
- Dobierz przekrój z zapasem i sprawdź ugięcie, bo to ono często decyduje o komforcie pracy dachu.
Dlaczego dzielę przez 2? Bo belka kalenicowa przejmuje reakcje z obu połaci, ale każda z nich oddaje do niej tylko część obciążenia. Dla prostego, symetrycznego dachu to najwygodniejszy model wstępny. Jeśli belka ma podpory pośrednie, dach jest niesymetryczny albo pojawiają się kosze, wzór trzeba doprecyzować.
Przeczytaj również: Kalkulator powierzchni dachu: szybko oblicz ilość materiałów
Przykład orientacyjny
Załóżmy prosty dach o szerokości 8 m, obciążeniu powierzchniowym 1,4 kN/m² i rozpiętości belki 6 m między podporami. Wtedy obciążenie liniowe wynosi około 5,6 kN/m, a moment zginający około 25,2 kNm. To już poziom, przy którym zwykła cienka tarcica zwykle przestaje być rozsądnym wyborem i zaczynam patrzeć raczej w stronę drewna klejonego albo LVL.
Jeśli pracuję na przekroju prostokątnym, patrzę też na moduł przekroju wyrażany wzorem W = b × h² / 6. W praktyce oznacza to jedną bardzo ważną rzecz: zwiększenie wysokości belki działa dużo mocniej niż samo poszerzanie. Dlatego przy kalenicy częściej „ratuje” się projekt wysokością niż szerokością. To właśnie dlatego dwa przekroje, które na papierze wyglądają podobnie, w rzeczywistości mogą pracować zupełnie inaczej.
Jakie wymiary spotyka się najczęściej w praktyce
Widełki poniżej traktuję jako punkt odniesienia, a nie gotowy projekt. One pomagają zorientować się w skali, ale nie zastępują obliczeń statycznych. W prostych rozmowach na budowie różnica między deską kalenicową a belką nośną często rozmywa się właśnie tutaj, a potem pojawia się problem z zamówieniem złego materiału.
| Sytuacja | Orientacyjny przekrój | Co to oznacza w praktyce |
|---|---|---|
| Deska kalenicowa w więźbie krokwiowej bez funkcji nośnej | 25-32 mm grubości, wysokość dopasowana do nacięcia krokwi, często 18-24 cm | To element montażowy, nie belka przenosząca ciężar dachu |
| Niewielka belka nośna przy małej rozpiętości i lekkim pokryciu | 80x160 mm do 100x200 mm | Możliwe tylko przy krótkim rozstawie podpór i rozsądnym obciążeniu |
| Typowy dom jednorodzinny z otwartym poddaszem | 120x240 mm do 140x300 mm | To częsty punkt startowy do dalszego liczenia, zwłaszcza dla GL24 lub LVL |
| Większa rozpiętość, ciężki dach albo strefa śniegowa o dużym obciążeniu | 140x360 mm i więcej albo rozwiązanie stalowe | Tutaj bez projektu łatwo przestrzelić przekrój lub sztywność |
Warto pamiętać, że przekrój może wyglądać podobnie, ale zachowanie belki już nie. Dwa elementy 140x280 mm z różnych klas materiału nie są tym samym wyborem. W dodatku w dachach kopertowych lub przy większej liczbie podpór narożnica i kalenica nie pracują identycznie, więc przenoszenie wymiarów między detalami to najkrótsza droga do błędu.
Najczęstsze błędy przy doborze przekroju
To jest ta część, którą najczęściej widzę na budowach i w poprawkach projektowych. Z pozoru chodzi o kilka centymetrów drewna, ale w praktyce błąd zwykle dotyczy całego schematu obciążeń. Gdy ktoś to pomija, problem nie kończy się na estetyce, tylko na ugięciu, pęknięciach albo zbyt dużym parciu na podpory.
- Mylenie deski kalenicowej z belką nośną i zamawianie zbyt małego przekroju.
- Liczenie wyłącznie ciężaru pokrycia, bez śniegu i bez lokalnych nawiewów.
- Kopiowanie wymiaru z dachu dwuspadowego do kopertowego, gdzie krokiew narożna pracuje inaczej.
- Ignorowanie podpór pośrednich, słupów i tego, czy obciążenie ma gdzie zejść do fundamentu.
- Patrzenie tylko na nośność, bez sprawdzenia ugięcia i jakości połączeń stalowych.
- Dobór drewna bez uwzględnienia klasy, wilgotności i stabilności wymiarowej po montażu.
Jeśli któryś z tych punktów się pojawia, nie nazywam tego drobną korektą, tylko sygnałem, że projekt trzeba policzyć od nowa. I właśnie dlatego w kolejnym kroku pytanie nie brzmi już „jaki wymiar?”, tylko „czy ten wymiar w ogóle ma szansę pracować bezpiecznie w danym układzie?”.
Kiedy nie zgadywać i zlecić obliczenia konstruktorowi
Przy prostych dachach pokusa zgadywania jest duża, ale ja tego nie polecam przy rozpiętościach rzędu 5-6 m i większych, przy otwartym poddaszu, przy ciężkim pokryciu albo wtedy, gdy dach ma kosze, naroża i nieregularny układ podpór. W takich sytuacjach dobór przekroju to już nie „praktyka wykonawcza”, tylko pełnoprawne obliczenie według zasad Eurokodu 5.
- Rozpiętość belki jest duża, a liczba podpór mała.
- Dach ma otwarte poddasze albo konstrukcję bez klasycznych ściągów.
- Planowane jest ciężkie pokrycie, na przykład dachówka ceramiczna lub betonowa.
- Obiekt znajduje się w miejscu, gdzie obciążenie śniegiem realnie podnosi wymagania.
- W projekcie pojawiają się podpory punktowe, słupy, podciągi lub połączenia na styk.
- W dachu kopertowym trzeba policzyć osobno narożnice, kosze i obszary koncentracji sił.
W takich przypadkach nie zgaduję. Korzystam z pełnego schematu obciążeń, bo właśnie na tym etapie różnica między „prawie działa” a „działa bezpiecznie” jest największa. To też moment, w którym najłatwiej oszczędzić na kilku niepotrzebnych centymetrach i jednocześnie przepłacić później za poprawki.
Zanim zamówisz drewno, dopnij te trzy detale
Na końcu zawsze sprawdzam trzy rzeczy, które pozornie nie mają nic wspólnego z samym przekrojem, a w praktyce decydują o tym, czy dach będzie pracował poprawnie. Bez nich nawet dobrze policzona belka może dostać zły układ sił.
- Podparcie - belka musi mieć realną drogę przekazania obciążenia na słupy, ściany lub fundament.
- Materiał - trzeba potwierdzić klasę drewna, jego wilgotność i to, czy używasz drewna litego, klejonego czy LVL.
- Połączenia - wieszaki, kotwy, długość oparcia i sposób łączenia z krokwiami nie mogą być słabsze niż sam przekrój.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: najpierw ustal drogę obciążeń, potem dobierz przekrój, a dopiero na końcu zamawiaj drewno. W dachach z płatwią kalenicową najwięcej problemów bierze się nie z samego wymiaru belki, tylko z tego, że słupy, oparcia i połączenia nie pracują w jednym układzie.
