Przy montażu orynnowania najczęściej trzeba ustalić, co ile montować uchwyty do rynny, aby profil nie uginał się pod ciężarem wody, śniegu i lodu. W tym tekście podaję praktyczne rozstawy, pokazuję prosty sposób obliczenia liczby uchwytów oraz wyjaśniam, gdzie mocowanie trzeba zagęścić.
Najważniejsze zasady rozstawu uchwytów rynnowych
- 50-60 cm to typowy rozstaw dla wielu systemów rynnowych.
- Przy dużym obciążeniu śniegiem lepiej zejść do 40-50 cm.
- Przy łączeniach, narożnikach i odpływach potrzebne są dodatkowe uchwyty.
- Liczbę mocowań oblicza się, dzieląc długość odcinka przez maksymalny rozstaw i dodając uchwyty skrajne.
- Ostateczne wartości zawsze trzeba porównać z instrukcją producenta konkretnego systemu.
Najczęściej stosowany rozstaw to 50-60 cm
W typowym domu jednorodzinnym uchwyty rynnowe rozmieszcza się zwykle co 50 albo 60 cm. Taki odstęp dobrze podtrzymuje zarówno rynny z PVC, jak i większość systemów stalowych, o ile konstrukcja okapu jest prawidłowo wykonana.
Nie traktowałbym jednak tych liczb jako uniwersalnego prawa. Instrukcje różnych producentów podają odmienne wartości. Przykładowo systemy Galeco często wskazują maksymalnie 60 cm, natomiast wybrane rynny PVC wymagają rozstawu rzędu 40-50 cm. Większy odstęp może być dopuszczalny dla konkretnego modelu metalowego, ale tylko wtedy, gdy wyraźnie przewiduje to dokumentacja systemu.
| Warunki montażu | Zalecany rozstaw | Praktyczna uwaga |
|---|---|---|
| Standardowa rynna PVC | 50-60 cm | Sprawdzić maksymalny rozstaw w instrukcji systemu. |
| Rynna PVC o mniejszym przekroju | 40-50 cm | Mniejszy profil szybciej się ugina pod obciążeniem. |
| Rynna stalowa | 50-60 cm | Niektóre systemy dopuszczają więcej, lecz decyduje producent. |
| Dach narażony na śnieg i lód | 40-50 cm | Gęstsze uchwyty zwiększają sztywność całego odcinka. |
Moja praktyczna reguła jest prosta: jeśli nie masz jeszcze pewności, wybierz 50 cm i sprawdź zalecenia producenta. Koszt kilku dodatkowych uchwytów jest niewielki w porównaniu z poprawianiem odkształconej rynny i zalanej elewacji.
Od czego zależy odstęp między uchwytami
Sam materiał rynny to dopiero początek. Znaczenie ma również przekrój profilu, długość połaci, sposób mocowania i lokalne warunki pogodowe. Rynna o dużej średnicy może przyjąć więcej wody, ale po napełnieniu jest też cięższa, dlatego nie zawsze można rozstawiać jej uchwyty tak samo jak przy małym systemie.
Materiał i sztywność rynny
Tworzywo PVC jest lekkie i odporne na korozję, ale przy dużym obciążeniu może się uginać. W przypadku takich systemów rozsądny rozstaw wynosi często 50-60 cm, a przy mniejszym przekroju lub trudniejszych warunkach lepiej zastosować mocowania co 40-50 cm.
Stal zwykle ma większą sztywność, lecz nie oznacza to, że można bez zastanowienia zwiększyć odstęp do 80 cm albo 1 m. Na długim odcinku nawet niewielkie ugięcie każdego uchwytu może stworzyć zastoinę, w której zatrzymuje się woda i brud.
Śnieg, lód i spływ z dużej połaci
Na terenach z obfitymi opadami śniegu stosuję gęstsze mocowanie, najczęściej co 40-50 cm. Podobnie postępuję wtedy, gdy z wyższej części dachu śnieg zsuwa się bezpośrednio nad rynnę albo gdy na połaci nie ma skutecznych płotków przeciwśniegowych.
Trzeba też uwzględnić kosze dachowe i miejsca, w których woda spływa z dwóch połaci. Taki punkt przyjmuje większy strumień, więc odpływ oraz sąsiednie fragmenty powinny mieć solidne podparcie. W praktyce właśnie tam zbyt rzadkie uchwyty najszybciej ujawniają swój problem.
Jak obliczyć liczbę uchwytów do rynny
Do prostego odcinka rynny wystarczy wzór: liczba uchwytów = zaokrąglenie w górę z długości odcinka podzielonej przez maksymalny rozstaw + 1. Dodana jedynka oznacza dwa punkty skrajne, między którymi rozmieszczamy pozostałe mocowania.
Przykład dla odcinka o długości 10 m i rozstawu 60 cm wygląda tak: 10 ÷ 0,6 = 16,67, po zaokrągleniu otrzymujemy 17 odcinków, a po dodaniu uchwytów skrajnych potrzebujemy 18 uchwytów. Przy rozstawie 50 cm będzie ich 21.
| Długość odcinka | Rozstaw 60 cm | Rozstaw 50 cm |
|---|---|---|
| 5 m | 10 uchwytów | 11 uchwytów |
| 8 m | 15 uchwytów | 17 uchwytów |
| 10 m | 18 uchwytów | 21 uchwytów |
| 12 m | 21 uchwytów | 25 uchwytów |
To jest liczba dla prostego odcinka, bez dodatkowych elementów. Jeśli na trasie znajdują się narożniki, złączki, leje spustowe lub zakończenia, trzeba doliczyć mocowania wzmacniające. Nie warto też planować uchwytów wyłącznie z matematyki. Po naniesieniu ich na deskę trzeba sprawdzić, czy nie kolidują z krokwiami, łącznikami i innymi elementami systemu.
Gdzie trzeba zastosować dodatkowe uchwyty
Największe obciążenia nie występują równomiernie na całej długości rynny. Szczególnej uwagi wymagają łączenia, narożniki i leje spustowe, ponieważ w tych miejscach profil może być bardziej podatny na skręcanie albo przyjmuje większą ilość wody.
- Łącznik rynny powinien mieć stabilne podparcie po obu stronach, zgodnie z instrukcją systemu.
- Narożnik warto zabezpieczyć uchwytem umieszczonym blisko elementu, aby rynna nie rozchodziła się przy obciążeniu.
- Lej spustowy wymaga dodatkowego podparcia, ponieważ trafia do niego woda z całego odcinka.
- Końce rynny nie powinny pozostawać zbyt daleko od ostatniego uchwytu.
- Kosz dachowy i miejsce intensywnego spływu trzeba traktować jako strefę podwyższonego obciążenia.

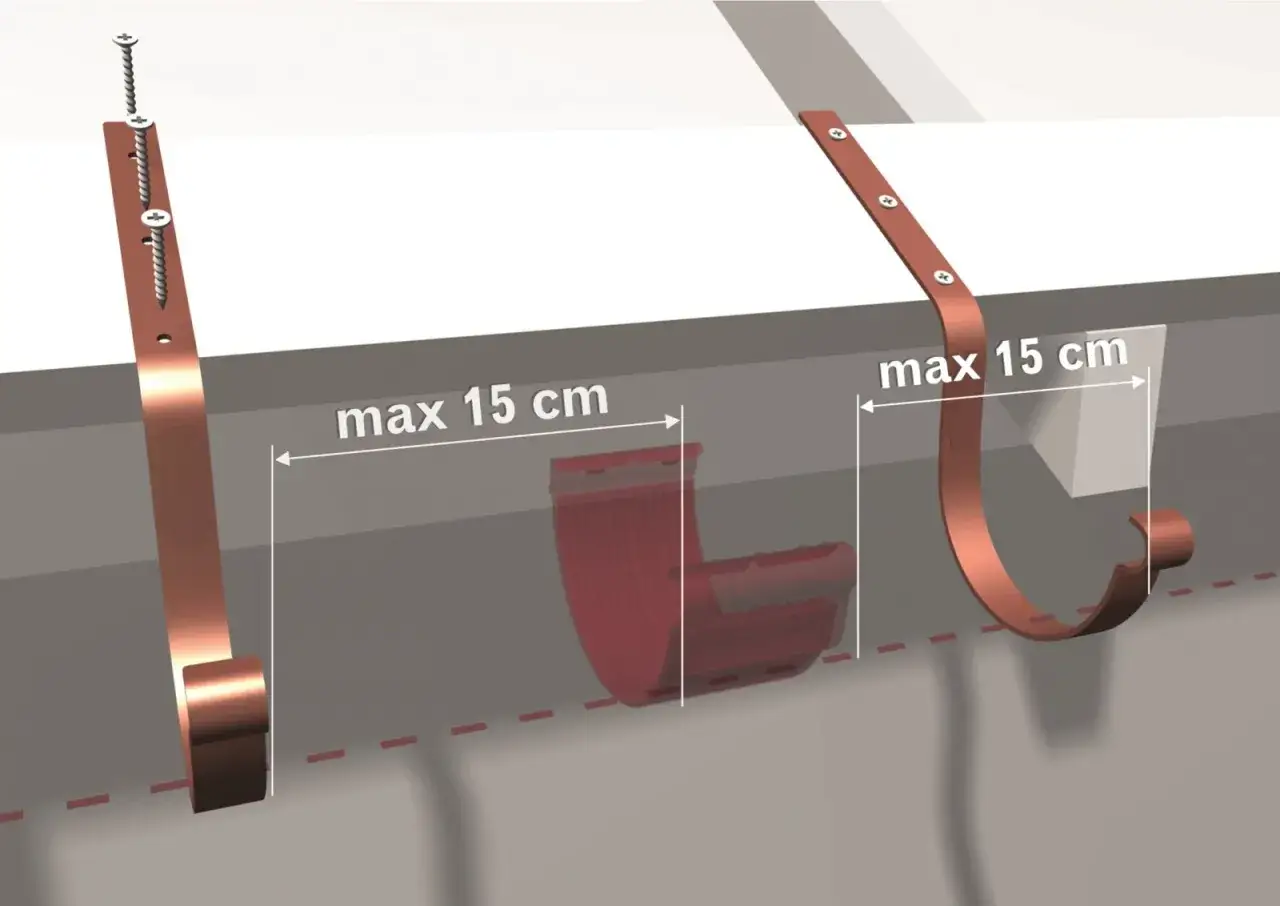

W instrukcjach części systemów PVC pojawia się zalecenie, aby dodatkowy uchwyt znajdował się nie dalej niż 15 cm od połączenia. To dobra wskazówka dla złączek i narożników, ale pierwszeństwo zawsze ma dokumentacja konkretnej rynny.
Częsty błąd polega na tym, że wykonawca zachowuje równy rozstaw na całej długości, a pomija elementy specjalne. Z zewnątrz wszystko wygląda wtedy poprawnie, lecz po pierwszej zimie rynna może opaść właśnie przy leju albo złączce.
Montaż uchwytów wpływa na działanie całego systemu
Dobry rozstaw nie wystarczy, jeśli uchwyty są zamocowane na różnych wysokościach. Najpierw ustalam punkt odpływu i wymagany spadek, a potem montuję uchwyty skrajne. Między nimi rozciągam sznurek i według niego ustawiam pozostałe mocowania.
Typowy spadek wynosi około 2-3 mm na każdy metr rynny, choć trzeba sprawdzić zalecenia danego systemu. Przy odcinku 10 m różnica poziomów powinna więc wynieść mniej więcej 2-3 cm. Zbyt mały spadek sprzyja zastojom, a zbyt duży może powodować przelewanie wody przy jednym końcu.
Przeczytaj również: Ile wody z dachu 200m2 - Oblicz potencjał i dobierz zbiornik
Najczęstsze błędy wykonawcze
- Rozstawianie uchwytów według długości pojedynczej rynny, bez uwzględnienia złączek i narożników.
- Przykręcanie mocowań do słabego poszycia zamiast do deski czołowej, krokwi albo odpowiedniej konstrukcji wsporczej.
- Brak kontroli spadku przed zamontowaniem rynny.
- Zastępowanie uchwytów systemowych przypadkowymi elementami o innym kształcie.
- Unieruchamianie rynny PVC w sposób, który blokuje jej rozszerzalność cieplną.
Ten ostatni punkt bywa lekceważony. PVC zmienia długość pod wpływem temperatury, dlatego łączniki i narożniki muszą mieć możliwość pracy zgodnie z oznaczeniami montażowymi. Zbyt sztywne skręcenie systemu może doprowadzić do naprężeń, pęknięć albo wysunięcia rynny z uchwytu.
Przy hakach nakrokwiowych trzeba dodatkowo pilnować, aby ich doginanie nie osłabiło powłoki ochronnej i nie zmieniło geometrii mocowania. Jeżeli element wymaga znacznego odkształcenia, lepiej zmienić jego typ lub skorygować położenie konstrukcji niż montować go na siłę.
Rozstaw dopasuj do dachu, nie tylko do tabeli
Najbezpieczniejszy punkt wyjścia dla większości domów to **uchwyty co 50-60 cm**, z zagęszczeniem przy obciążonych miejscach. Przy lekkim dachu o krótkim okapie wystarczy zwykle wartość wskazana przez producenta, natomiast przy dużej połaci, intensywnych opadach i ciężkim śniegu rozsądniej zastosować mniejszy rozstaw.
Przed zakupem policz uchwyty dla każdego odcinka osobno, dodaj elementy przy łączeniach i odpływach, a potem zostaw kilka sztuk zapasu na korekty montażowe lub ewentualną wymianę. Taka kalkulacja zajmuje kilka minut, a pozwala uniknąć sytuacji, w której ostatni fragment rynny trzeba podpierać przypadkowym, niedopasowanym mocowaniem.
Jeżeli instrukcja producenta podaje inną wartość niż ogólne zakresy, wybierz właśnie ją. W orynnowaniu liczy się nie sama liczba uchwytów, lecz ich właściwe rozmieszczenie, stabilne podłoże i zachowanie spadku, dzięki którym rynna odprowadza wodę bez ugięć i przecieków.
