Rozstaw podpór w dachu z płyt warstwowych nie ma jednej uniwersalnej wartości. Zależy od grubości i typu rdzenia, profilu płyty, obciążeń śniegiem i wiatrem, a także od tego, czy ogranicza nas nośność, czy ugięcie. Poniżej pokazuję, jak to policzyć bez zgadywania, jakie zakresy spotyka się w praktyce i gdzie najłatwiej popełnić kosztowny błąd.
Najkrótsza odpowiedź brzmi: rozstaw podpór dobiera się z obciążenia i tabeli nośności, nie z przyzwyczajenia
- Nie istnieje jeden stały rozstaw dla wszystkich dachowych płyt warstwowych.
- W katalogach producentów spotyka się zakresy od około 1,5 m do 8,0 m, ale zawsze dla konkretnego systemu i warunków obciążenia.
- O wyniku decydują przede wszystkim śnieg, wiatr, ciężar własny, grubość płyty i schemat podparcia.
- Trzeba sprawdzać równocześnie nośność i ugięcie, czyli SGN oraz SGU.
- Liczy się też szerokość podpory, rodzaj łączników i to, czy dach ma pracować w układzie jedno- czy wieloprzęsłowym.

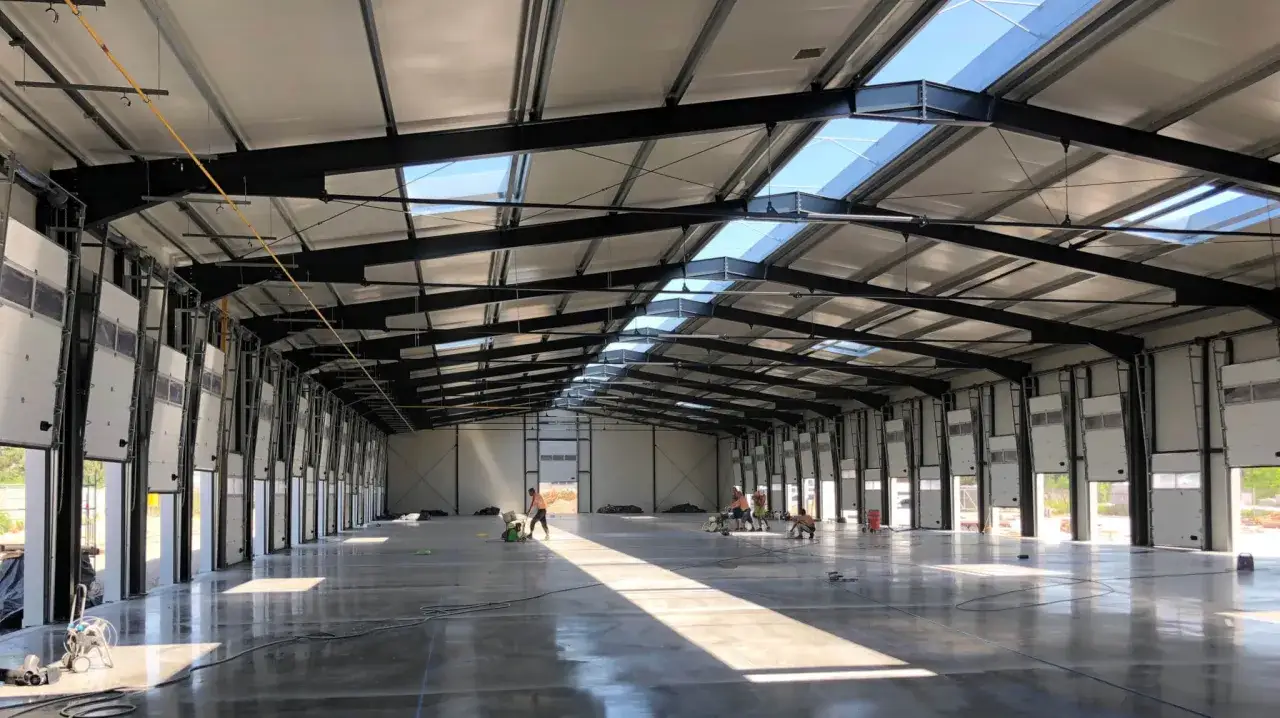

Od czego zależy rozstaw podpór w dachu z płyt warstwowych
Ja zaczynam od obciążeń, nie od grubości płyty. Jeśli dach ma przyjąć większy śnieg, pracuje w strefie silniejszego wiatru albo ma dodatkowe elementy, takie jak świetliki czy urządzenia techniczne, rozstaw podpór szybko się skraca. Sam materiał płyty też ma znaczenie, ale nie w oderwaniu od całego układu konstrukcyjnego.
| Czynnik | Dlaczego zmienia rozstaw | Co sprawdzić przed doborem |
|---|---|---|
| Strefa śniegowa i wiatrowa | Wyższe obciążenie oznacza większe ugięcia i większe ryzyko przekroczenia dopuszczalnych wartości | Obciążenia charakterystyczne i obliczeniowe dla konkretnej lokalizacji |
| Grubość i typ rdzenia | Grubszy lub sztywniejszy panel zwykle lepiej przenosi obciążenia, ale nie zawsze w tym samym schemacie | Grubość rdzenia, rodzaj wypełnienia i profil okładzin |
| Schemat podparcia | Układ jednoprzęsłowy i wieloprzęsłowy pracują inaczej, a nośność bywa w nich różna | Czy panel pracuje na jednym przęśle, czy na kilku podporach |
| Dodatkowe obciążenia | Urządzenia, przejścia serwisowe czy lokalne zaleganie śniegu potrafią zjechać z bezpiecznego marginesu | Miejsca skupionych obciążeń i strefy odkładania śniegu |
| Wymagania ogniowe | Przy określonej odporności ogniowej rozstaw podpór bywa wyraźnie ograniczony | Klasa odporności ogniowej i zapis w dokumentacji systemowej |
| Szerokość oparcia | Zbyt wąska podpora pogarsza pracę złącza i zwiększa ryzyko miejscowych uszkodzeń | Minimalną szerokość oparcia w projekcie i instrukcji montażu |
W praktyce największą różnicę robi zwykle połączenie dwóch rzeczy: lokalne obciążenie i dopuszczalne ugięcie. To dlatego dwa dachy o podobnej geometrii mogą wymagać zupełnie innego rozstawu podpór. Żeby to policzyć poprawnie, trzeba najpierw dobrze czytać tabelę nośności.
Jak czytać tabelę nośności bez pomyłki
W kartach technicznych nie szukam wyłącznie hasła „maksymalna rozpiętość”. Sprawdzam przede wszystkim, przy jakim obciążeniu panel jeszcze pracuje poprawnie i czy ograniczeniem jest nośność, czy ugięcie. To ważne, bo rozstaw, który „przechodzi” na nośności, może nadal być za duży od strony użytkowej.
| Skrót | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| ULS / SGN | Stan graniczny nośności | Sprawdza, czy panel nie utraci bezpieczeństwa konstrukcyjnego |
| SLS / SGU | Stan graniczny użytkowalności | Kontroluje ugięcie, odkształcenia i komfort pracy dachu |
| L/100 | Dopuszczalne ugięcie równe 1/100 rozpiętości | Przy przęśle 6,0 m oznacza 60 mm ugięcia |
| L/200 | Dopuszczalne ugięcie równe 1/200 rozpiętości | Przy przęśle 6,0 m oznacza tylko 30 mm ugięcia, więc warunek jest ostrzejszy |
| 3 fasteners / 4 fasteners | Liczba łączników na każdym końcu płyty | Zmienia zachowanie panelu przy ssaniu wiatru i nie wolno tego pomijać |
| Wind pressure / wind suction | Parcie i ssanie wiatru | Na dachu to ssanie często okazuje się bardziej wymagające niż sama ciężkość własna |
W jednej z instrukcji montażu spotkałem też bardzo praktyczne przypomnienie: wartości z tabeli obowiązują tylko dla konkretnego profilu płyty i założonego sposobu mocowania. To oznacza, że nie wolno przenosić wyniku z jednego systemu na drugi tylko dlatego, że „obydwa mają podobną grubość”. Dopiero teraz ma sens rozmowa o realnym zakresie rozstawu.
Jaki zakres rozstawu podpór spotyka się w praktyce
W katalogach producentów można znaleźć naprawdę szeroki rozrzut wartości, ale nie są to liczby do bezrefleksyjnego kopiowania. W jednych systemach rozpiętość podpór dla płyt dachowych kończy się na około 6,0 m, w innych sięga 8,0 m, a przy wymaganiach ogniowych bywa jeszcze wyraźnie ograniczona. To nie sprzeczność, tylko efekt różnych założeń obliczeniowych.
| Zakres spotykany w tabelach | Co z tego wynika | Mój praktyczny komentarz |
|---|---|---|
| Około 1,5-6,0 m | Typowy zakres dla wielu systemów lekkiej obudowy | To dobry punkt odniesienia, ale nadal tylko dla konkretnego produktu i obciążenia |
| Około 2,0-8,0 m | Spotykane w tabelach dla wybranych paneli dachowych o większej sztywności | Na końcu tego zakresu obciążenia dopuszczalne spadają bardzo szybko |
| Wyraźnie krótszy rozstaw przy wymaganiach ogniowych | Bezpieczeństwo pożarowe potrafi ograniczyć geometrię bardziej niż sama wytrzymałość mechaniczna | Jeżeli dach ma klasę odporności ogniowej, trzeba to sprawdzać osobno, a nie „z grubsza” |
Najlepiej widać to na prostym przykładzie z tabeli obciążeń. Dla jednego z paneli dachowych przy rozstawie 5,5 m dopuszczalne obciążenie w kryterium SLS L/200 wynosi 0,94 kN/m², przy 6,0 m spada do 0,81 kN/m², a przy 7,5 m już do 0,49 kN/m². Na 8,0 m zostaje tylko 0,41 kN/m². To pokazuje, dlaczego sama liczba bez obciążeń niczego nie rozstrzyga.
Jeśli chcę z tego wyciągnąć praktyczny wniosek, to jest on prosty: im większy rozstaw, tym szybciej kończy się zapas nośności i ugięcia. Dlatego następny krok to policzenie własnego dachu, a nie patrzenie na „ładny” rozstaw z katalogu.
Jak policzyć rozstaw podpór krok po kroku
Ja liczę to zawsze w tej samej kolejności, bo wtedy łatwo wyłapać miejsce, w którym projekt zaczyna się rozjeżdżać. Nie zaczynam od pytania „ile da się zrobić”, tylko od pytania „jakie obciążenie ma rzeczywiście przenieść ten dach”.
- Ustalam obciążenia charakterystyczne i obliczeniowe dla lokalizacji: śnieg, wiatr, ciężar własny, ewentualne urządzenia i serwis.
- Wybieram konkretny system płyty, jej grubość i profil, a nie tylko ogólny typ rdzenia.
- Sprawdzam, czy panel pracuje w układzie jedno- czy wieloprzęsłowym, bo to zmienia wynik.
- Porównuję tabelę dla nośności i ugięcia, czyli SGN oraz SGU.
- Patrzę osobno na parcie i ssanie wiatru, bo na dachu bardzo często krytyczne okazuje się właśnie ssanie.
- Weryfikuję liczbę łączników na końcach płyty i szerokość podpory, bo detale montażowe potrafią zniszczyć dobry wynik obliczeń.
W praktyce nie ufam rozstawowi, który „na styk” przechodzi tylko jeden warunek. Jeśli panel ma spełnić wymagania użytkowe, wolę zostawić realny zapas, bo dach z płyt warstwowych nie powinien pracować jak sprężyna. W jednej z instrukcji montażu przyjęto też bardzo konkretne założenia dla podpór: stalowa podpora o minimalnej szerokości 100 mm, a dla samego oparcia płyty minimum 40 mm na podporach skrajnych i 60 mm na pośrednich.
Jeżeli chcesz to sprawdzić na liczbach, dobry test wygląda tak: bierzesz obliczeniowe ssanie wiatru albo śnieg, odczytujesz z tabeli dopuszczalne obciążenie dla danego rozstawu i pytasz wprost, czy wartość tabelaryczna jest wyższa. Jeśli nie jest, zmniejszasz rozstaw albo wybierasz sztywniejszy panel. Tyle i aż tyle.
Najczęstsze błędy, które psują kalkulację
Najwięcej problemów widzę tam, gdzie ktoś zakłada, że „skoro dach ma płytę 100 mm, to będzie dobrze”. To nie działa. Grubość jest tylko jednym z elementów układu, a nie gwarancją poprawnego rozstawu.
- Mylenie rozstawu płatwi z rozstawem słupów lub ram. Płyta pracuje na konkretnych podporach, a nie na całej siatce konstrukcji.
- Liczenie tylko nośności. Dach może jeszcze nie pękać, ale już pracować za miękko i tracić szczelność.
- Pomijanie ssania wiatru. Na dachu to często właśnie ono jest krytyczne, zwłaszcza przy narożach i krawędziach.
- Przenoszenie wyników między producentami. Dwie płyty o podobnej grubości mogą mieć zupełnie inne dopuszczalne rozpiętości.
- Bagatelizowanie szerokości oparcia i liczby łączników. To detal, który potrafi obniżyć rzeczywistą nośność całego pola.
- Ignorowanie świetlików, obróbek i miejscowego odkładania śniegu. W tych miejscach dach rzadko pracuje tak samo jak na „czystej” połaci.
Najbardziej zdradliwy błąd jest jednak inny: ktoś bierze jedną liczbę z katalogu i uznaje ją za uniwersalną. W rzeczywistości rozstaw poprawnie wychodzi dopiero wtedy, gdy zepnie się obciążenia, geometrię, typ płyty i sposób mocowania. Bez tego wynik wygląda technicznie, ale nie jest wiarygodny.
Ostatnia kontrola przed zamówieniem płyt
Jeśli mam zamknąć temat praktycznie, to przed złożeniem zamówienia sprawdzam zawsze trzy rzeczy: czy znam konkretną strefę śniegową i wiatrową, czy mam tabelę nośności dla dokładnie tego panelu oraz czy projekt uwzględnia właściwą szerokość podpory i układ łączników. To zwykle wystarcza, żeby odsiać większość błędów jeszcze przed wejściem na budowę.
- Przy dachu z płyt warstwowych nie szukam jednej „magicznej” wartości rozstawu.
- Najpierw liczę obciążenia, potem wybieram panel, a dopiero na końcu ustalam rozstaw podpór.
- Jeżeli inwestycja ma większe wymagania ogniowe albo serwisowe, rozstaw i detale montażowe trzeba zweryfikować osobno.
- Gdy wynik jest graniczny, bezpieczniej jest zmniejszyć rozstaw niż ratować się na montażu.
W praktyce to właśnie ta kolejność oszczędza najwięcej poprawek: najpierw obciążenie, potem tabela, na końcu detal montażowy. Dzięki temu dach nie tylko „się zmieści”, ale też będzie pracował stabilnie, szczelnie i bez niepotrzebnych niespodzianek przez lata.
