Gdy trzeba połączyć dwa odcinki rury PE w kanalizacji, liczy się nie tylko szczelność, lecz także odporność połączenia na przesunięcia, wilgoć i pracę całej instalacji. Mufa elektrooporowa pozwala wykonać trwałe złącze bez klasycznego kielicha, ale wymaga właściwego doboru kształtki, przygotowania rur i zachowania czasu chłodzenia. Poniżej wyjaśniam, jak działa to rozwiązanie, gdzie ma sens, jak przebiega montaż i jakie błędy najczęściej przekreślają poprawność zgrzewu.
Najważniejsze informacje o łączeniu rur metodą elektrooporową
- Elektromufa łączy rury PE lub PEHD dzięki zatopionej spirali grzewczej.
- Przygotowanie powierzchni, czyli zeskrobanie warstwy utlenionej i dokładne odtłuszczenie, decyduje o jakości złącza.
- Średnica, SDR i materiał rur muszą odpowiadać parametrom kształtki oraz dokumentacji systemu.
- Po zgrzewaniu połączenie wymaga nieruchomego chłodzenia przez czas podany przez producenta.
- Jednej kształtki zwykle nie wolno zgrzewać ponownie, nawet jeśli pierwszy proces zakończył się błędem.

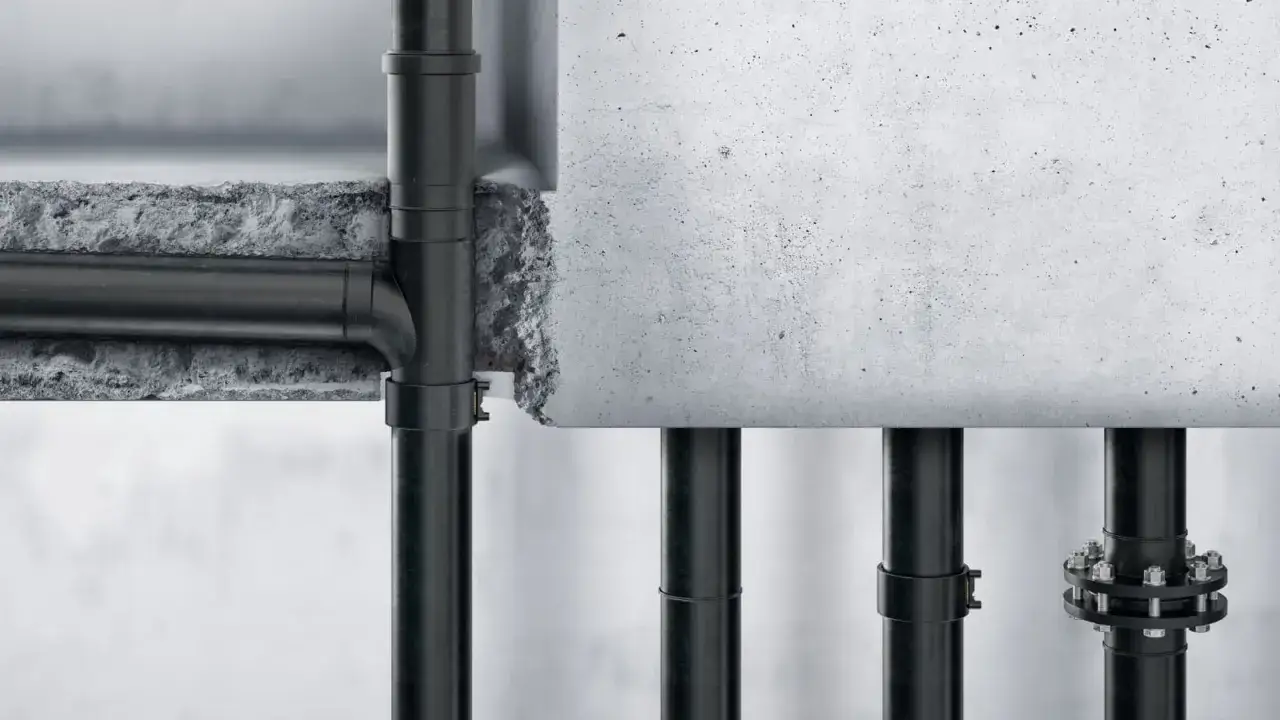

Czym jest elektromufa i jak działa w kanalizacji

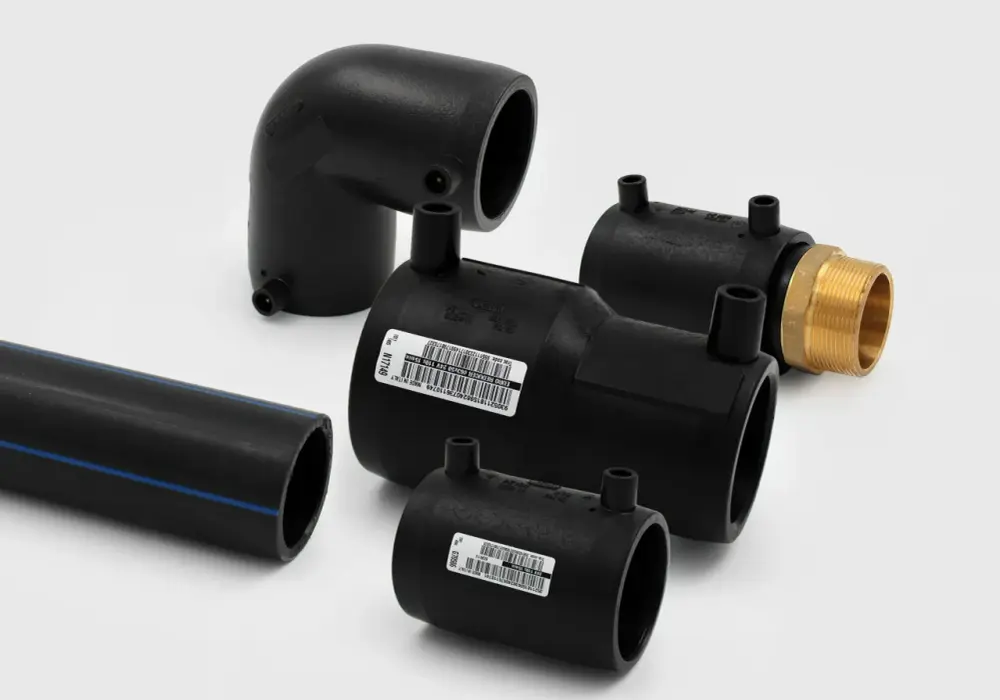

To krótki odcinek kształtki z tworzywa, wewnątrz którego znajduje się spirala oporowa. Po podłączeniu zgrzewarki spirala nagrzewa powierzchnię rury oraz wewnętrzną warstwę kształtki. Tworzywo mięknie, a po ostygnięciu powstaje trwałe połączenie wykonane na zasadzie zgrzewania molekularnego.
Rozwiązanie stosuje się przede wszystkim do rur z PE i PEHD, czyli polietylenu używanego w instalacjach kanalizacyjnych, deszczowych, przemysłowych i podciśnieniowych. Nie należy zakładać, że ta sama kształtka będzie pasować do PVC, PP albo rury wielowarstwowej. O zgodności decydują materiał, seria produktu, średnica zewnętrzna i parametry zapisane w dokumentacji.
W kanalizacji elektrooporowe połączenie sprawdza się szczególnie tam, gdzie potrzebna jest szczelność, elastyczność i możliwość pracy w ograniczonej przestrzeni. W porównaniu ze zgrzewaniem doczołowym przygotowanie wymaga mniej miejsca, dlatego elektromufa bywa wygodna przy naprawach, w studniach i na istniejących odcinkach przewodów.
Trzeba jednak odróżnić kanalizację grawitacyjną od ciśnieniowej. W pierwszej ważne są szczelność, spadek i odporność na osiadanie gruntu, a w drugiej dodatkowo ciśnienie robocze oraz wymagania dotyczące klasy rury. Kształtka musi być dopuszczona do konkretnego zastosowania, a nie tylko mieć właściwą średnicę.
Jak dobrać właściwą kształtkę do rury
Najpierw sprawdzam oznaczenia na rurze i karcie produktu. Sama wartość DN nie zawsze wystarcza, ponieważ rury o tej samej średnicy nominalnej mogą mieć różną średnicę zewnętrzną i grubość ścianki. W systemach PE istotny jest również parametr SDR, czyli stosunek średnicy zewnętrznej do grubości ścianki.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Materiał rury | Kształtka musi być przeznaczona do danego rodzaju PE lub innego tworzywa. |
| Średnica zewnętrzna | Decyduje o prawidłowym dopasowaniu rury do strefy grzewczej. |
| SDR lub seria wymiarowa | Wpływa na grubość ścianki i zakres zastosowania systemu. |
| Przeznaczenie | Inne wymagania może mieć kanalizacja grawitacyjna, ciśnieniowa i deszczowa. |
| Zgrzewarka i sposób odczytu parametrów | Niektóre produkty obsługuje się kodem kreskowym, inne ręcznie według danych producenta. |
Popularne kształtki występują w szerokim zakresie, od niewielkich średnic instalacyjnych po elementy przekraczające DN 300. Nie jest to jednak uniwersalna reguła dla każdego producenta. Przed zakupem sprawdzam zakres średnic, napięcie zgrzewania, czas grzania, czas chłodzenia i dopuszczalny zakres temperatury otoczenia.
W przypadku kanalizacji warto żądać pełnej identyfikowalności produktu. Pomagają w tym kod kreskowy, numer partii i oznaczenia na kształtce. Przy większej inwestycji dobrze zachować protokół zgrzewania, ponieważ może zawierać numer elementu, parametry procesu i informację o operatorze.
Nie kierowałbym się wyłącznie ceną. Tańszy element bez jasnej dokumentacji, deklaracji właściwości użytkowych albo informacji o kompatybilności może wygenerować znacznie większy koszt podczas naprawy wykopu niż oszczędność przy zakupie.
Zgrzewanie elektrooporowe krok po kroku
Przygotowanie miejsca pracy
Rury powinny być stabilne, współosiowe i zabezpieczone przed naprężeniami. Zanim podłączę zgrzewarkę, sprawdzam, czy końce są równo przycięte oraz czy można wsunąć je do wymaganej głębokości. Przydatne są uchwyty centrujące, zwłaszcza przy większych średnicach i pracy w wykopie.
Oczyszczenie i zeskrobanie rury
Na zewnętrznej powierzchni PE z czasem powstaje cienka warstwa utleniona. Trzeba ją usunąć skrobakiem na całej długości strefy zgrzewania. Zwykłe przetarcie szmatką nie zastąpi skrobania, ponieważ nie usuwa warstwy, która może osłabić połączenie.
Po obróbce powierzchnię oczyszcza się bezpyłowym materiałem i odpowiednim środkiem, zwykle na bazie alkoholu. Wilgoć, kurz, tłuszcz i opiłki nie mogą dostać się do strefy łączenia. Po oczyszczeniu nie dotykam przygotowanej powierzchni palcami.
Ustawienie i podłączenie
Na rurze zaznacza się głębokość wsunięcia, a oba końce wprowadza do kształtki aż do oznaczenia. Rura nie może być wsunięta zbyt płytko ani oparta na spirali w sposób nieprzewidziany przez producenta. Zaciśnięcie uchwytów ogranicza ryzyko przesunięcia podczas nagrzewania.
Zgrzewarkę podłącza się do zacisków elektromufy. Jeśli element ma kod kreskowy, odczytuję go skanerem i pozwalam urządzeniu dobrać parametry. Tryb ręczny stosuję tylko wtedy, gdy producent wyraźnie podaje taką możliwość oraz wymagane napięcie i czas.
Przeczytaj również: Rura plastikowa fi 100: zastosowanie, rodzaje i parametry
Grzanie i chłodzenie
Podczas zgrzewania nie wolno poprawiać położenia rury ani poruszać kształtką. Po zakończeniu cyklu trzeba odczekać pełny czas chłodzenia zapisany na produkcie lub w instrukcji. Dla przykładu niektóre systemy wymagają około 20 minut przy małych średnicach, a przy większych elementach czas może wynosić 60, 90 minut lub więcej.
Wskaźniki wysunięcia materiału mogą pomóc w ocenie procesu, ale nie zastępują kontroli wizualnej, dokumentacji i ewentualnych badań odbiorowych. Jeśli zgrzewarka przerwie cykl albo pojawi się podejrzenie przegrzania, nie uruchamiam ponownie tej samej kształtki. Bezpieczniejszym rozwiązaniem jest wycięcie wadliwego elementu i montaż nowego.
Elektromufa, zgrzewanie doczołowe czy połączenie mechaniczne
Wybór metody zależy od miejsca, średnicy, rodzaju kanalizacji i wymagań projektu. Nie ma jednego rozwiązania najlepszego w każdej sytuacji. Ja traktuję elektromufę jako metodę bardzo praktyczną przy naprawach i w miejscach z ograniczonym dostępem, ale przy długich, prostych odcinkach dużych średnic często warto rozważyć zgrzewanie doczołowe.
| Metoda | Mocne strony | Ograniczenia |
|---|---|---|
| Zgrzewanie elektrooporowe | Mało miejsca potrzebnego do pracy, dobra szczelność, wygodne naprawy i łączenie rur w wykopie. | Wyższy koszt kształtki, konieczność użycia zgrzewarki i duża wrażliwość na zabrudzenia. |
| Zgrzewanie doczołowe | Dobre przy długich trasach i większych średnicach, bez dodatkowej mufy w połączeniu. | Potrzebna większa przestrzeń robocza, właściwe ustawienie oraz specjalistyczna maszyna. |
| Połączenie mechaniczne | Szybki montaż i możliwość demontażu w niektórych systemach. | Więcej elementów uszczelniających i większa zależność od poprawnego dokręcenia. |
Przy kanalizacji ciśnieniowej trwałe zgrzewanie ogranicza ryzyko rozszczelnienia, ale nie zwalnia z wykonania próby zgodnie z projektem. W kanalizacji grawitacyjnej równie ważne pozostają spadek przewodu, podparcie i zagęszczenie obsypki. Nawet idealny zgrzew nie naprawi przewodu ułożonego krzywo albo obciążonego punktowo.
Błędy, które najczęściej psują połączenie
Najczęściej problem zaczyna się jeszcze przed uruchomieniem zgrzewarki. Rura jest przycięta pod kątem, niewystarczająco oczyszczona albo nie została unieruchomiona. Taki błąd może dać złącze wyglądające poprawnie z zewnątrz, ale pozbawione równomiernej strefy stopienia.
- Brak skrobania powierzchni PE lub zeskrobanie zbyt małego obszaru.
- Dotykanie przygotowanej rury brudnymi rękawicami albo użycie tłustej szmatki.
- Wsunięcie rury na niewłaściwą głębokość.
- Brak osiowości i przesuwanie elementów w czasie grzania.
- Zgrzewanie podczas deszczu, silnego wiatru lub w temperaturze poza zakresem instrukcji.
- Skrócenie czasu chłodzenia, ponieważ instalacja „wygląda już na gotową”.
- Łączenie rur i kształtki z różnych systemów bez potwierdzenia zgodności.
Osobno zwróciłbym uwagę na używanie przypadkowych narzędzi. Tępy skrobak, szlifierka albo nóż mogą usunąć nierówną warstwę materiału i zmienić średnicę w strefie połączenia. Skrobak ręczny lub obrotowy przeznaczony do PE daje znacznie większą kontrolę.
Po wykonaniu złącza oglądam wskaźniki zgrzewania, sprawdzam położenie rury i zapisuję parametry. Przy istotnych przewodach odbiór powinien obejmować także próbę szczelności lub próbę ciśnieniową, jeśli wymaga tego projekt i rodzaj instalacji. Kontrola wzrokowa jest potrzebna, ale sama nie potwierdza pełnej jakości połączenia.
Ostatni test przed zasypaniem przewodu
Przed zasypaniem sprawdzam, czy połączenie ma prawidłową geometrię, czy nie zostało obciążone podczas chłodzenia i czy nie widać śladów przegrzania. W dokumentacji zapisuję średnicę, numer kształtki, parametry zgrzewania i czas chłodzenia. To kilka minut pracy, które później ułatwiają odbiór oraz ewentualną lokalizację problemu.
Najważniejsza zasada jest prosta. Trwałość elektrooporowego połączenia wynika nie z samego zakupu dobrej kształtki, lecz z połączenia trzech rzeczy: zgodności systemu, czystej i poprawnie przygotowanej rury oraz bezwzględnego przestrzegania procesu. Gdy te warunki są spełnione, rozwiązanie dobrze sprawdza się w kanalizacji PE, także tam, gdzie liczy się szczelność i ograniczona przestrzeń montażowa.
