Przy podłączaniu rury do rozdzielacza łatwo pomylić zwykłą złączkę z elementem przeznaczonym do konkretnego standardu. Właśnie dlatego nazwa eurokonus pojawia się przy instalacjach wodnych i grzewczych, ale rzadko ma związek z klasyczną kanalizacją. Wyjaśniam, jak działa to połączenie, do jakich rur pasuje, jak je zamontować i kiedy lepiej wybrać inną kształtkę.
Najważniejsze informacje przed zakupem złączki
- Eurokonus to połączenie zaciskowe najczęściej stosowane przy rozdzielaczach.
- Najpopularniejszy wariant pasuje do rury 16 x 2 mm i przyłącza 3/4 cala.
- Nie jest to typowa kształtka do kanalizacji grawitacyjnej z rur PVC.
- Szczelność zależy od zgodności wymiarów, prawidłowego przygotowania rury i właściwego dokręcenia.
- Podstawowa złączka kosztuje zwykle około 20-40 zł, zależnie od materiału i producenta.
Co właściwie oznacza to połączenie

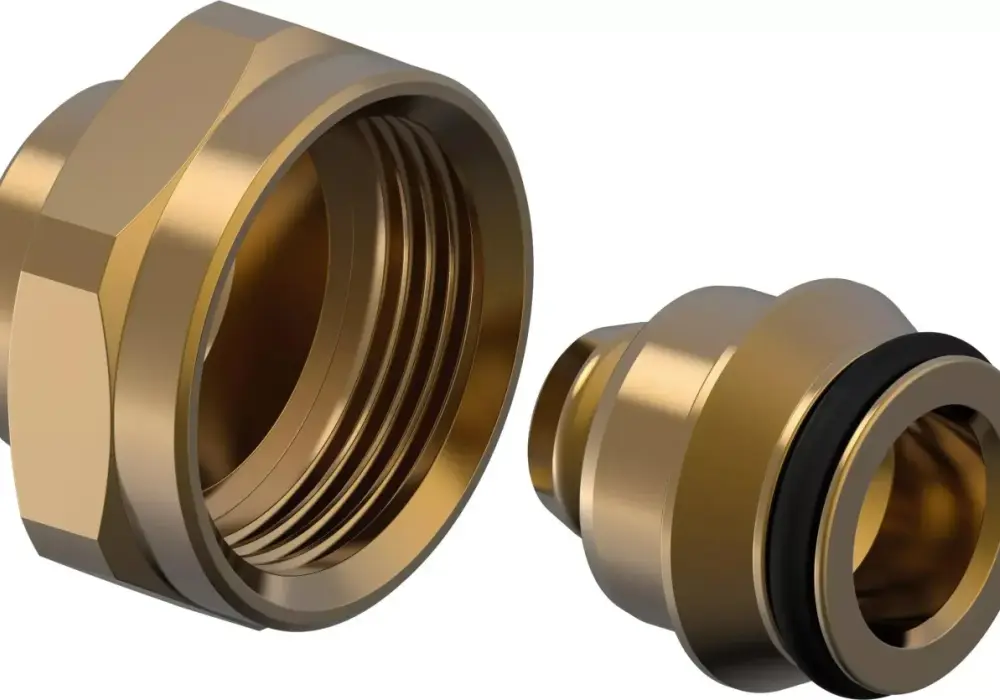

To rodzaj kompaktowej złączki zaciskowej, która łączy rurę z gwintowanym gniazdem w rozdzielaczu, zaworze albo module przyłączeniowym. Najczęściej spotyka się wersję z nakrętką 3/4 cala oraz końcówką do rury wielowarstwowej lub PEX o wymiarze 16 x 2 mm.
O szczelności decyduje odpowiednio ukształtowany stożek, pierścień zaciskowy i tuleja podtrzymująca rurę. Po dokręceniu nakrętki elementy dociskają rurę do gniazda. W zależności od systemu uszczelnienie może wykorzystywać stożkową powierzchnię, uszczelkę albo pierścień O-ring, dlatego nie należy mieszać przypadkowych części różnych producentów.
W praktyce jest to przede wszystkim standard przy instalacjach ogrzewania podłogowego, grzejnikowych i wodociągowych. Samo określenie nie wskazuje jeszcze średnicy rury. Zawsze trzeba odczytać pełny zapis, na przykład 3/4 cala x 16 x 2 mm.
Eurokonus a kanalizacja to nie to samo
Największe nieporozumienie wynika z szerokiego rozumienia słowa „instalacja”. W klasycznej kanalizacji, czyli odpływie ścieków z umywalki, prysznica, toalety lub zlewu, stosuje się zwykle rury PVC, PP albo żeliwne z kielichami i uszczelkami. Typowe średnice to 40, 50, 75 i 110 mm, a nie 16 x 2 mm.
Jeżeli buduję lub naprawiam odpływ, nie traktuję tego złącza jako zamiennika kolana, trójnika czy mufy kanalizacyjnej. Złączka zaciskowa do rury 16 x 2 mm pracuje w zupełnie innym układzie. Może pojawić się w pomieszczeniu technicznym obok kanalizacji, lecz będzie wtedy częścią instalacji zasilającej albo grzewczej, a nie przewodu odprowadzającego ścieki.
| Cecha | Połączenie zaciskowe 3/4 cala | Kształtka kanalizacyjna |
|---|---|---|
| Typowe zastosowanie | Rozdzielacze, grzejniki, instalacje wodne | Odpływ ścieków i wody zużytej |
| Popularny wymiar | 16 x 2 mm | DN 40-110 mm |
| Sposób uszczelnienia | Docisk stożka, tulei, uszczelki lub O-ringu | Uszczelka w kielichu |
| Montaż | Dokręcenie nakrętki na gwincie | Wsunięcie rury w kielich |
| Możliwość demontażu | Zwykle łatwa | Ograniczona, zależna od połączenia |
Jeśli ktoś szuka elementu do odpływu pod umywalką, powinien sprawdzać syfon, mufę, redukcję lub kształtkę kanalizacyjną. Jeśli natomiast chodzi o rurę prowadzoną do rozdzielacza podłogówki, standard stożkowy będzie właściwym tropem.
Gdzie stosuje się takie złączki
Ogrzewanie podłogowe
To najbardziej typowe zastosowanie. Pętle ogrzewania podłogowego wykonuje się często z rur PEX, PE-RT lub wielowarstwowych, a ich końce podłącza do rozdzielacza za pomocą złączek dopasowanych do średnicy przewodu. Dla rury 16 x 2 mm potrzebny jest dokładnie taki sam wymiar końcówki, a nie dowolny element opisany tylko jako 3/4 cala.
Grzejniki i moduły przyłączeniowe
W instalacjach grzejnikowych podobne połączenie służy do podłączenia rury do zaworu, listwy lub modułu przyłączeniowego. Zaletą jest możliwość rozłączenia przewodu bez cięcia rury, co przydaje się podczas serwisu albo wymiany grzejnika.
Instalacje wody użytkowej
Niektóre wersje są przeznaczone do zimnej i ciepłej wody, ale nie należy zakładać tego na podstawie samego wyglądu. Trzeba sprawdzić, czy producent dopuszcza dany materiał do kontaktu z wodą użytkową oraz jakie ciśnienie i temperaturę roboczą przewidziano dla produktu.
Moja praktyczna zasada jest prosta: najpierw identyfikuję medium, rurę i punkt przyłączenia, dopiero potem wybieram złączkę. Ten element bywa stosunkowo tani, ale pomyłka w wymiarze może oznaczać wyciek i konieczność ponownego opróżnienia instalacji.
Jak dobrać właściwy wariant
Najpierw sprawdź oznaczenie nadrukowane na rurze. Zapis 16 x 2 mm oznacza średnicę zewnętrzną 16 mm i grubość ścianki 2 mm. Złączka do rury 16 x 1,5 mm nie jest automatycznie zamienna z wersją 16 x 2 mm, nawet gdy oba przewody mają tę samą średnicę zewnętrzną.
- Materiał rury musi zgadzać się z przeznaczeniem złączki, na przykład PEX, PE-RT albo PEX-AL-PEX.
- Wymiar rury trzeba dobrać co do milimetra, uwzględniając średnicę i grubość ścianki.
- Gwint i standard gniazda powinny odpowiadać sobie, zwykle jest to 3/4 cala.
- Temperatura i ciśnienie muszą mieścić się w parametrach podanych przez producenta.
- Materiał wykonania, najczęściej mosiądz lub mosiądz niklowany, powinien być odporny na warunki pracy instalacji.
Nie każdy gwint 3/4 cala tworzy połączenie stożkowe. Zwykłe przyłącze gwintowane i gniazdo tego standardu mogą wyglądać podobnie, ale mieć inną geometrię powierzchni uszczelniającej. Przy wymianie elementu najlepiej porównać kształt gniazda, długość końcówki i sposób uszczelnienia, a nie tylko średnicę gwintu.
Ceny podstawowych modeli do rury 16 x 2 mm zwykle mieszczą się w przedziale 20-40 zł za sztukę lub komplet. Warianty markowe, z powłoką niklowaną, dodatkowym O-ringiem albo nietypowym wymiarem mogą kosztować więcej. Oszczędność kilku złotych nie ma sensu, gdy złączka będzie schowana pod zabudową i trudna do kontroli.
Montaż bez błędów i późniejszych przecieków
Sam montaż nie jest skomplikowany, ale wymaga dokładności. Najczęstsze awarie wynikają nie z wadliwej złączki, tylko z krzywo uciętej rury, braku kalibracji albo dokręcenia nakrętki na siłę.
- Odetnij rurę prostopadle do jej osi, używając obcinaka przeznaczonego do danego typu przewodu.
- Usuń zadziory i skalibruj koniec rury, aby przywrócić jej okrągły kształt.
- Wsuń nakrętkę oraz pierścień zaciskowy w kolejności wskazanej przez producenta.
- Umieść tuleję lub wkładkę wewnątrz rury, jeśli wymaga tego konkretny system.
- Wsuń rurę do oporu na króciec złączki.
- Dokręć nakrętkę kluczem, jednocześnie przytrzymując korpus drugiego elementu.
- Napełnij instalację, odpowietrz ją i wykonaj próbę szczelności przed zakryciem połączenia.
Nie owijaj taśmą teflonową stożka ani pierścienia zaciskowego. Taśma może być potrzebna przy niektórych połączeniach gwintowanych, ale nie zastąpi prawidłowego docisku powierzchni uszczelniających. Zawsze sprawdź instrukcję konkretnego producenta, bo różne systemy mogą mieć odmienne wymagania.
Przeczytaj również: Na jakiej głębokości kanalizacja? Kluczowe informacje i normy
Błędy, które pojawiają się najczęściej
- Dobór złączki wyłącznie po średnicy zewnętrznej rury.
- Brak kalibracji rury wielowarstwowej po cięciu.
- Wykorzystanie starego pierścienia zaciskowego przy nowym połączeniu.
- Dokręcanie przed wsunięciem rury do końca.
- Brak przeciwtrzymania podczas dokręcania.
- Zakrycie instalacji bez próby ciśnieniowej.
Przy połączeniu znajdującym się pod posadzką lub w zamkniętej zabudowie nie zostawiam miejsca na „sprawdzimy później”. Jeśli dostęp jest trudny, wybieram system zgodny z dokumentacją producenta, wykonuję próbę szczelności i robię zdjęcie przebiegu rur przed zamknięciem warstw.
Kiedy wybrać inne rozwiązanie
Jeżeli łączysz rurę kanalizacyjną o średnicy 50 albo 110 mm, potrzebujesz kształtki kielichowej z odpowiednią uszczelką, a nie złączki do rozdzielacza. Podobnie w przypadku instalacji wykonanej w innym systemie, gdy producent wymaga złączek zaprasowywanych, skręcanych lub specjalnych adapterów.
Połączenie stożkowe jest wygodne i serwisowalne, ale nie rozwiązuje każdego problemu. Ma sens przede wszystkim tam, gdzie istnieje kompatybilne gniazdo i gdzie można prawidłowo przygotować rurę. Nie powinno się go wciskać w instalację tylko dlatego, że pasuje nominalny gwint.
Przed zakupem warto spisać cztery informacje: typ rury, jej wymiar, rodzaj instalacji i typ gniazda. Z takim zestawem danych łatwiej dobrać właściwy element w hurtowni, a ryzyko pomyłki spada zdecydowanie bardziej niż po samym zmierzeniu gwintu.
Najważniejsza decyzja zapada przed przyłożeniem klucza
Ten standard jest dobrym rozwiązaniem do rur 16 x 2 mm podłączanych do rozdzielaczy, zaworów i wybranych instalacji wodnych. Nie jest natomiast uniwersalną złączką kanalizacyjną. Najpierw rozpoznaj, czy masz do czynienia z przewodem ciśnieniowym, czy odpływem grawitacyjnym, a dopiero potem dobieraj sposób łączenia.
Jeśli wymiar rury, rodzaj gniazda i przeznaczenie elementu są zgodne, montaż zwykle przebiega szybko i bezproblemowo. Najwięcej daje dokładne cięcie, kalibracja oraz próba szczelności, nie samo mocne dokręcenie nakrętki.
