Na budowie objętość rury trzeba znać wtedy, gdy liczy się ilość wody, glikolu albo powietrza, jaka zmieści się w przewodzie. To nie jest tylko szkolny wzór z geometrii, bo od tej liczby zależą dobór medium, czas napełniania i to, czy instalacja ruszy bez nerwowych poprawek. Pokażę prosty wzór, przeliczanie jednostek, przykład krok po kroku i miejsca, w których najłatwiej popełnić błąd.
Najważniejsze zasady, które porządkują obliczenia
- Do obliczenia potrzebujesz średnicy wewnętrznej i długości odcinka.
- Najprostszy wzór to V = π × r² × L albo po przepisaniu V = π × d² × L / 4.
- Jeśli wynik ma być w litrach, przelicz go z metrów sześciennych przez mnożenie razy 1000.
- Gdy masz tylko średnicę zewnętrzną, musisz odjąć 2 × grubość ścianki.
- Najczęstsze pomyłki wynikają z mieszania mm, cm i m oraz z użycia złej średnicy.
Co naprawdę liczysz, gdy mierzysz pojemność przewodu
W praktyce liczysz przestrzeń wewnątrz rury, a nie ilość materiału, z którego ją zrobiono. Rura jest w tym ujęciu pustym walcem, więc decyduje pole przekroju wewnętrznego pomnożone przez długość. To dlatego dwie rury o tej samej średnicy zewnętrznej mogą mieć zupełnie inną pojemność, jeśli różni je grubość ścianki.
Ja zawsze zaczynam od rozdzielenia trzech rzeczy: średnicy wewnętrznej, średnicy zewnętrznej i średnicy nominalnej. Ta ostatnia, oznaczana często jako DN, jest oznaczeniem katalogowym, a nie gotową wartością do podstawienia do wzoru. Jeśli pomylisz te pojęcia, wynik będzie wyglądał poprawnie tylko na pierwszy rzut oka. Kiedy rozdzielisz je na starcie, sam wzór staje się prosty i przewidywalny.
Wzór i jednostki, które trzeba uporządkować

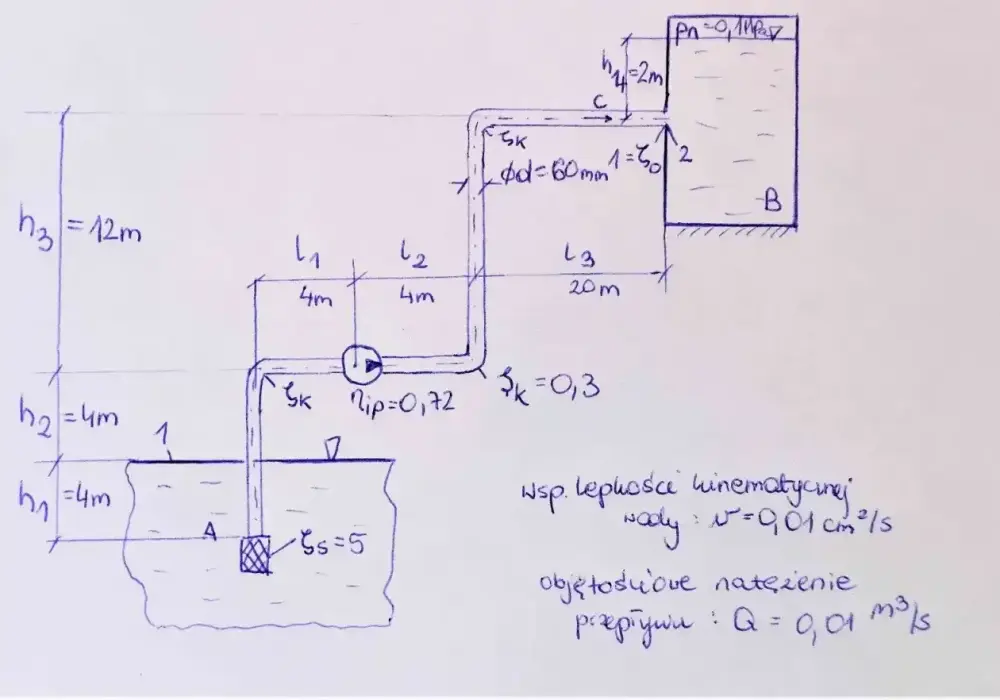

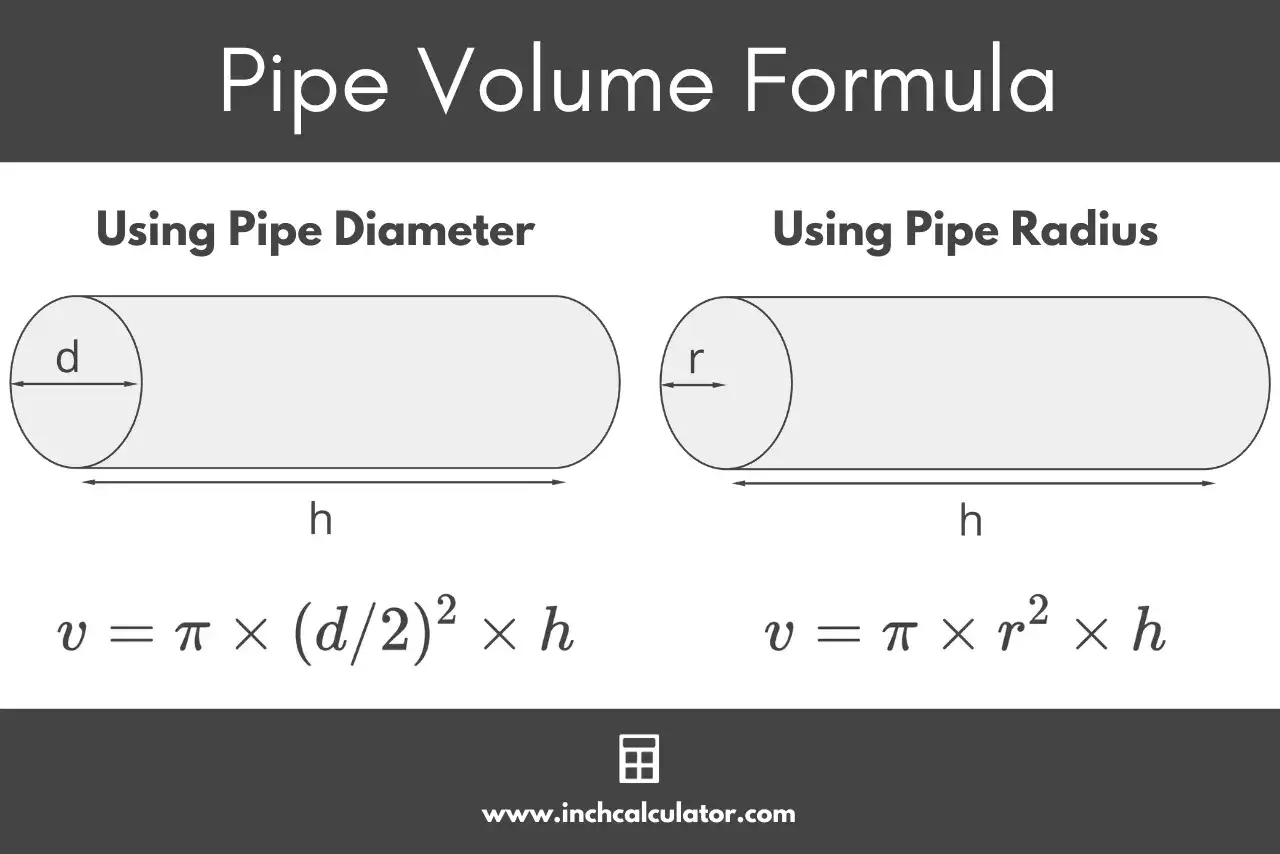

Najwygodniej liczyć ze wzoru V = π × r² × L, gdzie r to promień wewnętrzny, a L to długość odcinka. Jeśli masz średnicę wewnętrzną, możesz od razu skorzystać z zapisu V = π × d² × L / 4. Oba warianty dają ten sam wynik, pod warunkiem że średnica odnosi się do wnętrza rury, a nie do zewnętrznego obrysu.
Ja zawsze sprowadzam wszystko do metrów, bo wtedy wynik dostaję w metrach sześciennych, a na litry przeliczam dopiero na końcu. To skraca liczenie i zmniejsza ryzyko pomyłki.
| Przeliczenie | Jak to zrobić |
|---|---|
| mm na m | podziel przez 1000 |
| cm na m | podziel przez 100 |
| średnica na promień | podziel przez 2 |
| m³ na litry | pomnóż przez 1000 |
| litry na m³ | podziel przez 1000 |
Warto też pamiętać o jednej zależności, która często zaskakuje początkujących: pojemność rośnie z kwadratem średnicy, a nie liniowo. To oznacza, że niewielka zmiana średnicy daje dużo większą różnicę niż podobna zmiana długości. Z takim układem można już wejść w przykład i sprawdzić, gdzie wynik najłatwiej rozjeżdża się w praktyce.
Jak policzyć to krok po kroku na prostym przykładzie
Weźmy odcinek o średnicy wewnętrznej 20 mm i długości 8 m. To dobry przykład, bo pokazuje cały tok obliczeń bez zbędnego komplikowania liczb.
- Przelicz średnicę na metry: 20 mm = 0,02 m.
- Wyznacz promień: 0,02 m / 2 = 0,01 m.
- Podstaw do wzoru: V = 3,14159 × 0,01² × 8.
- Policz wynik w metrach sześciennych: V = 0,002513 m³.
- Przelicz na litry: 0,002513 × 1000 = 2,51 l.
| Parametr | Wartość |
|---|---|
| Średnica wewnętrzna | 20 mm |
| Długość | 8 m |
| Promień | 0,01 m |
| Objętość | 0,002513 m³ = 2,51 l |
Jeśli ten sam odcinek wydłużysz do 16 m, wynik po prostu się podwoi. Jeśli natomiast zmienisz średnicę, różnica będzie dużo mocniej odczuwalna. Właśnie dlatego przy obliczeniach instalacyjnych nie wystarczy patrzeć tylko na długość przewodu. W prawdziwych instalacjach problemem bywa nie sam wzór, tylko to, jakie dane masz naprawdę.
Kiedy średnica zewnętrzna nie wystarcza
Średnica zewnętrzna przydaje się do identyfikacji rury, ale do obliczeń pojemności nie daje pełnej odpowiedzi. Żeby policzyć realną przestrzeń wewnętrzną, trzeba znać grubość ścianki albo od razu mieć podaną średnicę wewnętrzną. W prostym zapisie wygląda to tak: d wew = d zew - 2 × grubość ścianki.
Przykład jest bardzo czytelny: rura oznaczona jako 20x2 mm ma średnicę zewnętrzną 20 mm, ale wewnątrz zostaje 16 mm. Dwie identyczne z zewnątrz rury mogą więc dać różny wynik, jeśli jedna ma grubszą ściankę. To szczególnie ważne przy porównywaniu stali, miedzi, PEX i PP, bo w każdej z tych grup katalogi potrafią pokazywać inne proporcje.
| Masz w dokumentacji | Co z tym zrobić |
|---|---|
| Średnicę wewnętrzną | Liczysz od razu |
| Średnicę zewnętrzną i grubość ścianki | Wyliczasz średnicę wewnętrzną i dopiero liczysz pojemność |
| Tylko DN lub oznaczenie nominalne | Sprawdzasz kartę techniczną, bo to nie jest jeszcze wymiar do wzoru |
W instalacjach wodnych, grzewczych i chłodniczych to rozróżnienie robi różnicę szybciej, niż wiele osób zakłada. Gdy już wiadomo, jak czytać wymiary, warto przejść do błędów, które najczęściej psują wynik mimo poprawnego wzoru.
Najczęstsze błędy, które psują wynik
- Użycie średnicy zewnętrznej zamiast wewnętrznej. To najczęstsza pomyłka i zwykle daje zawyżony wynik.
- Mieszanie jednostek. Jeśli długość jest w metrach, a średnica w milimetrach, trzeba wszystko przeliczyć do jednego układu.
- Zbyt wczesne zaokrąglanie. Na początku lepiej zostawić więcej miejsc po przecinku, bo końcowy błąd potrafi się zsumować.
- Traktowanie DN jak dokładnej średnicy. Oznaczenie nominalne pomaga dobrać element, ale nie zastępuje wymiaru do obliczeń.
- Pomijanie kształtek, gdy liczy się pełna instalacja. Przy długich prostych odcinkach ma to mniejsze znaczenie, ale w krótkich układach kolana, trójniki i rozdzielacze mogą już zauważalnie zmienić sumę.
Gdy liczysz dla konkretnej instalacji, te błędy zwykle kosztują więcej niż sam rachunek, bo prowadzą do niedoboru medium, złego doboru mieszaniny albo zaniżenia ilości potrzebnej do napełnienia obiegu. To prowadzi prosto do pytania, po co w ogóle liczyć to tak dokładnie na budowie.
Jak wykorzystać wynik na budowie i w instalacjach
Najczęściej wykorzystuję ten wynik do czterech rzeczy: napełniania instalacji, doboru glikolu, płukania obiegu i przygotowania próby ciśnieniowej. W każdym z tych przypadków chodzi o to samo, czyli o realną ilość medium, a nie o szacowanie „na oko”.
| Zastosowanie | Po co to sprawdzasz |
|---|---|
| Napełnianie obiegu | Żeby przygotować właściwą ilość wody lub mieszanki |
| Dobór glikolu | Żeby zachować wymagane stężenie w całej instalacji |
| Płukanie i odpowietrzanie | Żeby oszacować czas i ilość medium potrzebną do skutecznego przepłukania |
| Próba ciśnieniowa | Żeby nie zaniżyć potrzebnej objętości roboczej |
W katalogach technicznych często spotyka się pojemność wodną podaną w litrach na metr, bo to skraca pracę na budowie. Taka wartość jest wygodna, ale i tak lubię ją sprawdzić wzorem, zwłaszcza gdy układ jest nietypowy albo składa się z wielu odcinków o różnych średnicach. Przy krótkich instalacjach nawet drobna różnica w średnicy potrafi zmienić końcowy wynik bardziej, niż wygląda to na papierze.
Jeżeli obieg zawiera dużo kształtek, doliczam ich wpływ osobno albo przynajmniej zaznaczam, że wynik dotyczy tylko prostych odcinków. To prosty sposób, żeby później nie brakowało kilku litrów przy uruchomieniu systemu. Na koniec zostaje jeszcze jedna rzecz, która oszczędza najwięcej czasu: dobre zapisanie danych wejściowych.
Co warto zapisać z obliczenia, żeby nie liczyć drugi raz
- Średnicę wewnętrzną albo dane potrzebne do jej wyliczenia.
- Długość każdego odcinka, zwłaszcza jeśli instalacja ma kilka sekcji.
- Jednostkę końcową, czyli czy wynik zapisujesz w litrach, czy w m³.
- Założenie o kształtkach, żeby było jasne, czy wynik obejmuje tylko prostą rurę.
- Wersję obliczenia, jeśli projekt był modyfikowany i średnice albo długości się zmieniały.
Ja w praktyce zapisuję nie tylko wynik, ale też samo założenie obliczenia. Jeśli zmieni się grubość ścianki, długość odcinka albo liczba kształtek, przeliczam wszystko od nowa, bo to najszybszy sposób, żeby uniknąć niedoboru medium i kłopotów przy rozruchu instalacji.
