Rozszerzalność cieplna materiałów budowlanych nie jest abstrakcją z podręcznika. W praktyce decyduje o tym, czy profil aluminiowy wybrzuszy elewację, czy rura pęknie na złączu, a dylatacja w płycie naprawdę przejmie ruch konstrukcji. W tym tekście pokazuję, jak policzyć zmianę wymiarów, jakie wartości przyjmować dla typowych materiałów i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze liczby i zasady, które ułatwiają obliczenia
- Do obliczeń liniowych używa się wzoru ΔL = L0 × α × ΔT.
- Jeśli element nie może się swobodnie przemieścić, problemem stają się nie tylko milimetry, ale też naprężenia.
- Stal, beton i szkło pracują zwykle mniej niż aluminium i PVC, ale przy dużej długości różnice szybko robią się widoczne.
- Największe ryzyko pojawia się na stykach różnych materiałów, w długich profilach, dachach, posadzkach i instalacjach rurowych.
- W obliczeniach nie wystarcza sama tabela współczynników. Trzeba jeszcze znać zakres temperatur i sposób zamocowania.
Gdy materiał się nagrzewa, jego cząsteczki poruszają się intensywniej, a odległości między nimi nieznacznie rosną. W efekcie element wydłuża się, powiększa powierzchnię albo objętość. W budownictwie najczęściej analizuję wersję liniową, bo to ona odpowiada za ruch belek, profili, rur i płyt.
Warto rozdzielić trzy poziomy zjawiska. Rozszerzalność liniowa dotyczy długości, powierzchniowa - powierzchni, a objętościowa - przestrzeni wypełnionej przez materiał. Dla wielu ciał stałych przy niewielkich zmianach temperatury można przyjąć prostą zależność liniową, ale nie zawsze jest to bezpieczne uproszczenie: szkło, kompozyty, drewno i elementy wielowarstwowe potrafią reagować inaczej w różnych kierunkach.
Ja zawsze sprawdzam, czy dany detal ma możliwość swobodnego ruchu. Jeśli nie ma, problem nie kończy się na wydłużeniu materiału, tylko przechodzi w naprężenia i rysy. To właśnie dlatego od samej fizyki szybciej przechodzi się do obliczeń.
Jak policzyć zmianę wymiaru krok po kroku
Najprostsze obliczenie jest naprawdę krótkie, ale tylko wtedy, gdy dobrze zbierzesz dane wejściowe. Biorę zawsze trzy wartości: długość początkową elementu, współczynnik liniowej rozszerzalności temperaturowej materiału i różnicę temperatur między stanem montażu a warunkami pracy.
Wzór: ΔL = L0 × α × ΔT
Gdzie:
- ΔL - przyrost lub skrócenie długości,
- L0 - długość początkowa elementu,
- α - współczynnik liniowej rozszerzalności temperaturowej,
- ΔT - zmiana temperatury w kelwinach albo stopniach Celsjusza.
Jednostki są tu wygodne: różnica 1 K i 1°C w obliczeniach różnicy temperatur daje ten sam efekt. Jeśli liczysz powierzchnię, przybliżenie ma postać ΔA = A0 × 2α × ΔT, a dla objętości ΔV = V0 × 3α × ΔT. W praktyce budowlanej najczęściej wystarcza jednak obliczenie liniowe.
| Element | L0 | α | ΔT | Przyrost długości |
|---|---|---|---|---|
| Belka stalowa | 12 m | 12 × 10-6/K | 35°C | ok. 5,0 mm |
| Profil aluminiowy | 6 m | 23 × 10-6/K | 40°C | ok. 5,5 mm |
| Płyta betonowa | 20 m | 10 × 10-6/K | 25°C | ok. 5,0 mm |
Przykład jest prosty. Aluminiowy profil o długości 6 m, przy współczynniku 23 × 10-6/K i zmianie temperatury o 40°C, wydłuży się o około 5,5 mm. Taki wynik wygląda niepozornie, ale już przy kilku metrach i ciasnym montażu potrafi wypchnąć uszczelkę, odkształcić obudowę albo rozszczelnić połączenie. Dlatego po samym rachunku zawsze sprawdzam też, gdzie element odda ten ruch.
Wniosek jest ważny: sam materiał nie decyduje o skali problemu. Liczy się jeszcze długość, temperatura pracy i to, czy detal pozwala na przesuw. To prowadzi prosto do pytania, jakie wartości przyjąć dla konkretnych materiałów.
Jakie wartości przyjąć dla popularnych materiałów budowlanych
W praktyce nie liczę z pamięci, tylko korzystam z orientacyjnych zakresów. To ważne, bo współczynnik zależy od składu materiału, temperatury i producenta. Różnice między stalą, aluminium, szkłem czy PVC są na tyle duże, że jedna uniwersalna liczba po prostu nie wystarcza.
| Materiał | α [10-6/K] | Jak to czytać w praktyce |
|---|---|---|
| Stal konstrukcyjna | 11-12 | 1 m wydłuża się o ok. 0,011-0,012 mm na 1°C. |
| Beton zwykły | 10-12 | Przy długich płytach i ścianach różnica robi się wyraźna. |
| Szkło sodowo-wapniowe | 8-9 | Mniej pracuje niż aluminium, ale źle znosi punktowe skrępowanie. |
| Aluminium | 22-24 | Wydłuża się prawie dwa razy mocniej niż stal. |
| PVC | 50-80 | Wymaga dużego luzu montażowego i swobodnego przesuwu. |
Najważniejsza różnica praktyczna wygląda tak: aluminium i tworzywa sztuczne trzeba traktować bardzo ostrożnie, a szkło i stal zwykle pracują spokojniej, choć wciąż wymagają kontroli połączeń. W żelbecie problem nie polega na tym, że beton i stal „rozjeżdżają się” wprost, tylko na tym, że całe ustroje mają ograniczoną zdolność przejmowania odkształceń i rys termicznych.
To właśnie te różnice robią największą różnicę przy detalach stykowych i przejściowych. Dlatego dalej schodzę z poziomu tabeli do realnych miejsc w budynku, gdzie ruch materiału daje o sobie znać najmocniej.
Gdzie w budynku ruch termiczny daje o sobie znać najmocniej
Najwięcej problemów widzę tam, gdzie element jest długi, mocno nasłoneczniony albo łączy różne materiały. Sama temperatura powietrza nie zawsze oddaje rzeczywiste warunki pracy, bo ciemne pokrycia dachowe, profile aluminiowe i obudowy techniczne potrafią nagrzać się znacznie mocniej niż otoczenie.
- Fasady aluminiowo-szklane. Tu różnice między szkłem a aluminium są kluczowe. Jeśli mocowanie nie pozwala na przesuw, pojawiają się naprężenia, trzaski i nieszczelności.
- Dachy z blachy i panele elewacyjne. Długie arkusze pracują mocniej niż krótkie odcinki, a nasłonecznienie potrafi podnieść temperaturę materiału bardziej niż sama pogoda.

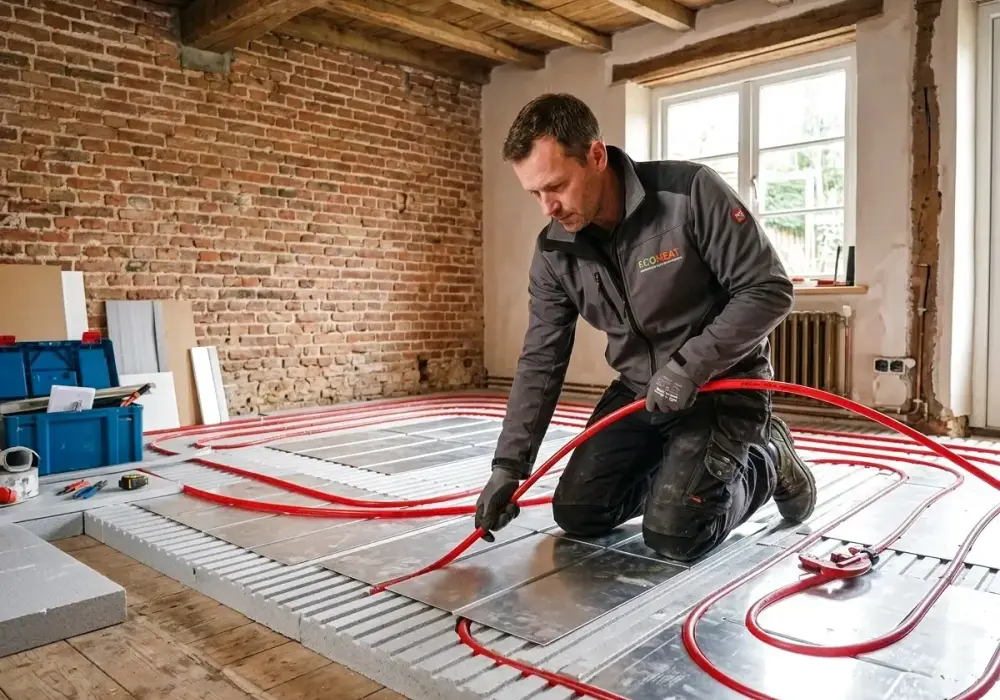

- Posadzki i jastrychy. Przy ogrzewaniu podłogowym liczy się nie tylko wydłużenie, ale też cykle grzania i chłodzenia. Bez szczelin obwodowych rysy pojawiają się szybciej, niż inwestorzy zwykle zakładają.
- Rurociągi i kanały. To klasyczny przypadek, w którym nie wystarczy sztywna obejma. Potrzebne są podpory przesuwne albo kompensacja.
- Styk różnych materiałów. Beton z aluminium, szkło z profilem stalowym albo tworzywo z metalem prawie nigdy nie pracują identycznie. Im bardziej różne materiały, tym ważniejszy detal połączenia.
Właśnie w takich miejscach ma sens nie tylko sam rachunek, ale i myślenie o sposobie zamocowania. To prowadzi prosto do najczęstszych błędów, które widzę na budowach.
Najczęstsze błędy przy projektowaniu i montażu
Na papierze wszystko wygląda prosto, a w praktyce właśnie tu najczęściej pojawiają się usterki. Z mojej perspektywy błędy powtarzają się w bardzo podobnym układzie.
- Przyjęcie zbyt małego zakresu temperatur. Jeśli element pracuje na słońcu, w cieniu, zimą i latem, trzeba brać pod uwagę realny rozrzut, a nie jedną wygodną wartość z katalogu.
- Traktowanie wszystkich materiałów tak samo. Stal, szkło, aluminium i PVC nie reagują identycznie. Jedna zasada montażowa rzadko pasuje do wszystkich.
- Brak miejsca na ruch. Sztywne połączenie długiego elementu zwykle kończy się naprężeniem albo odkształceniem w najsłabszym punkcie.
- Pomijanie sekwencji montażu. Element montowany na chłodno może później pracować w słońcu zupełnie inaczej, niż zakładał wykonawca.
- Mylenie estetyki z funkcją. Zbyt ciasna szczelina wygląda „ładnie” tylko do pierwszego sezonu grzewczego albo pierwszej fali upałów.
- Ignorowanie styku materiałów. Często nie psuje się sam profil, tylko uszczelka, spoiwo lub punkt mocowania, który przyjmuje całą pracę.
Jeśli mam wskazać jedną regułę, to brzmi ona prosto: lepiej zostawić ruch kontrolowany niż walczyć z nim po montażu. A to już prowadzi do ostatniego kroku, czyli przełożenia wyniku obliczeń na konkretny detal.
Jak przełożyć wynik obliczeń na bezpieczny detal
Sam wynik w milimetrach niewiele znaczy, dopóki nie ma obok niego rozwiązania konstrukcyjnego. Ja zawsze zapisuję go razem z odpowiedzią na pytanie, co dokładnie przejmie ten ruch: luz montażowy, spoinę elastyczną, podporę ślizgową, kompensator czy przerwę dylatacyjną.
- Jeśli element pracuje wzdłużnie, przewiduję przesuw albo otwory podłużne.
- Jeśli łączę różne materiały, sprawdzam je parami, a nie osobno.
- Jeśli detal ma uszczelnienie, patrzę nie tylko na elastyczność, ale też na trwałość w wilgoci, mrozie i promieniowaniu UV.
- Jeśli długość jest duża, lepiej podzielić element na pola niż próbować „zatrzymać” całą pracę w jednym punkcie.
W praktyce dużo lepiej działa proste pytanie: gdzie ten element ma się wydłużyć, a nie czy w ogóle się wydłuży. Jeżeli odpowiedź jest niejasna, detal jest jeszcze niedopracowany.
Jak nie zgubić milimetrów, które później robią rysę
Jeśli mam zostawić jedną zasadę na koniec, to jest nią porządek myślenia: najpierw liczę przyrost, potem przypisuję mu miejsce w detalu. Sama liczba nie rozwiązuje problemu, dopóki konstrukcja nie ma zaprojektowanej drogi ruchu.
W dobrze zaprojektowanym elemencie nie walczy się z temperaturą, tylko pozwala materiałowi pracować tam, gdzie przewidziano to wcześniej. Dzięki temu stal, beton, szkło czy aluminium nie stają się źródłem usterek, lecz normalnym, przewidywalnym składnikiem projektu.
Właśnie tak traktuję to zagadnienie w budownictwie: jako prostą kalkulację, która dopiero po połączeniu z detalem montażowym daje bezpieczny efekt w realnym obiekcie.
