Gdy kanalizacja ma pracować przez dziesięciolecia, wybór materiału rury jest równie ważny jak jej średnica i sposób ułożenia. PE100 to polietylen o wysokiej wytrzymałości, stosowany zarówno w kanalizacji ciśnieniowej, jak i w wybranych systemach grawitacyjnych. Wyjaśniam, co oznacza ta klasyfikacja, kiedy rury z tego tworzywa mają przewagę oraz na jakie błędy uważać podczas projektowania i montażu.
Najważniejsze informacje o rurach z polietylenu w kanalizacji
- MRS 10 MPa oznacza minimalną wymaganą wytrzymałość materiału w długim okresie użytkowania.
- Rury z tej grupy są odporne na korozję, ścieki agresywne chemicznie i ścieranie.
- W kanalizacji ciśnieniowej typowe warianty to SDR11 i SDR17, odpowiadające orientacyjnie klasom PN16 i PN10.
- Najszczelniejsze połączenia zapewnia zgrzewanie doczołowe lub elektrooporowe.
- Trwałość może sięgać 100 lat, ale zależy od projektu, temperatury, zasypki i jakości wykonania.
Co naprawdę oznacza klasa PE100 w kanalizacji
Oznaczenie nie mówi, że tworzywo zawiera „100 procent polietylenu” ani że rura wytrzyma ciśnienie 100 barów. Liczba odnosi się do parametru MRS wynoszącego 10 MPa, czyli minimalnej wymaganej wytrzymałości materiału przy założonym, długim czasie pracy i temperaturze około 20°C.
W praktyce polietylen tej klasy łączy wysoką wytrzymałość z elastycznością. Rura może lekko odkształcić się pod wpływem obciążenia gruntu, zamiast pęknąć jak materiał kruchy. To szczególnie przydatne na terenach z nierównomiernym osiadaniem, przy przekraczaniu dróg oraz w instalacjach bezwykopowych.
Trzeba jednak oddzielić właściwości tworzywa od parametrów konkretnej rury. O nośności i dopuszczalnym ciśnieniu decydują między innymi średnica, grubość ścianki, SDR, temperatura i sposób ułożenia. Sama nazwa materiału nie wystarcza do dobrania przewodu.
Gdzie ten materiał sprawdza się najlepiej
Najbardziej naturalnym zastosowaniem są tłoczne przewody kanalizacyjne, w których ścieki są transportowane przez pompy. Gładka powierzchnia wewnętrzna ogranicza straty przepływu, a odporność na ścieranie pomaga przy transporcie ścieków zawierających piasek, zawiesiny i drobne cząstki mineralne.
Rury z polietylenu stosuje się także w kanalizacji podciśnieniowej, deszczowej i przemysłowej. W instalacjach przemysłowych trzeba każdorazowo sprawdzić odporność na konkretną substancję, ponieważ „odporność chemiczna” nie oznacza odporności na każdy rozpuszczalnik, wysoką temperaturę czy mieszaninę procesową.
Możliwe jest również wykorzystanie ich w kanalizacji grawitacyjnej, ale nie każda rura ciśnieniowa będzie dobrym wyborem do tego zadania. Przewód musi być dobrany do obciążeń zewnętrznych, głębokości posadowienia, rodzaju gruntu i wymaganej geometrii hydraulicznej. W tym miejscu często widzę błąd polegający na przenoszeniu parametrów z instalacji wodociągowej bez sprawdzenia warunków kanalizacyjnych.
| Zastosowanie | Dlaczego warto rozważyć polietylen | Na co uważać |
|---|---|---|
| Kanalizacja ciśnieniowa | Szczelność połączeń, odporność na uderzenia hydrauliczne i ścieranie | Trzeba obliczyć ciśnienie robocze, skoki ciśnienia i dobrać właściwy SDR |
| Kanalizacja deszczowa | Odporność na wilgoć, korozję i okresowe przeciążenia przepływu | Znaczenie mają przepływ obliczeniowy i sposób kotwienia przewodu |
| Kanalizacja grawitacyjna | Elastyczność, mała liczba połączeń i możliwość prowadzenia długich odcinków | Nie wolno pomijać obliczeń ugięcia i warunków zasypki |
| Systemy bezwykopowe | Odporność na przeciąganie i brak połączeń kielichowych | Potrzebna jest kontrola siły wciągania oraz promienia gięcia |
SDR, PN i średnica decydują o parametrach rury
W rurach z PE średnica nominalna zwykle odnosi się do średnicy zewnętrznej. To ważna różnica względem systemów, w których podstawowym wymiarem jest światło wewnętrzne. O rzeczywistej średnicy przepływu decyduje grubość ścianki, a ta wynika między innymi ze wskaźnika SDR.
SDR to stosunek średnicy zewnętrznej do grubości ścianki. Im niższa wartość SDR, tym grubsza ścianka i większa odporność na ciśnienie. Dla przykładu, rura SDR11 ma grubszą ściankę niż rura SDR17 o tej samej średnicy zewnętrznej.

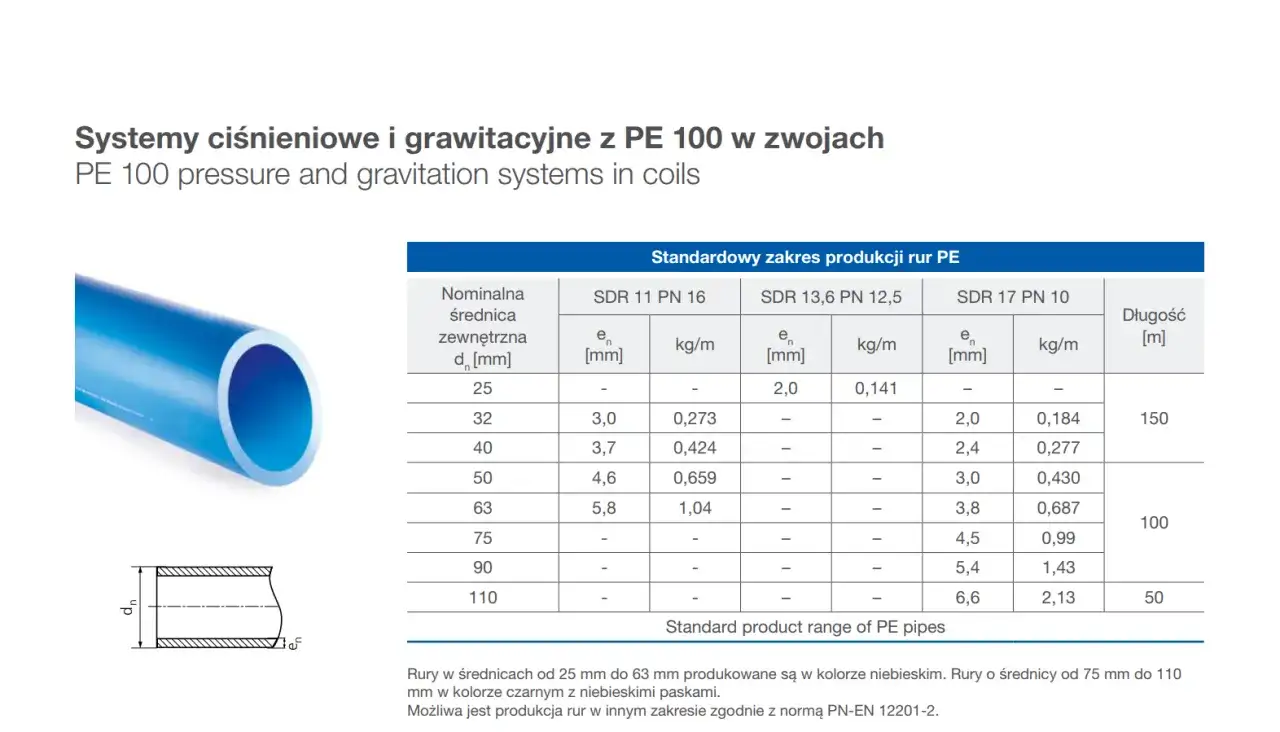

| Wariant | Typowe zastosowanie ciśnieniowe | Orientacyjne ciśnienie nominalne przy 20°C |
|---|---|---|
| SDR11 | Przewody tłoczne o wyższych wymaganiach | PN16 |
| SDR17 | Typowe sieci kanalizacji ciśnieniowej | PN10 |
| SDR26 | Instalacje o niższym ciśnieniu i określonych warunkach pracy | PN6,4 |
Podane wartości są orientacyjne i nie zastępują dokumentacji producenta. Przy wyższej temperaturze dopuszczalne parametry spadają, a przy pracy pomp trzeba uwzględnić także uderzenia hydrauliczne, czyli krótkotrwałe wzrosty ciśnienia podczas uruchamiania lub zatrzymywania urządzeń.
W kanalizacji grawitacyjnej nie należy automatycznie posługiwać się wyłącznie klasą PN. Tutaj ważniejsze mogą być ugięcie przewodu, obciążenie ruchem, głębokość wykopu i jakość podsypki. Projektant powinien wskazać wymagany typ rury oraz sposób posadowienia, a nie tylko sam materiał.
Największe zalety rur z polietylenu
Szczelność połączeń
Połączenie zgrzewane tworzy jednolity fragment przewodu, bez uszczelki, która z czasem mogłaby się przesunąć albo utracić elastyczność. Dobrze wykonany zgrzew ogranicza ryzyko infiltracji wód gruntowych oraz eksfiltracji ścieków. To jedna z cech, które w praktyce robią większą różnicę niż sama deklarowana żywotność rury.
Odporność na korozję i ścieranie
Polietylen nie koroduje w taki sposób jak stal, a jego odporność na ścieranie jest cenna w przewodach tłocznych. Ścieki z domieszką piasku mogą stopniowo niszczyć materiały bardziej kruche. Elastyczna powierzchnia tworzywa lepiej znosi takie warunki, choć nadal trzeba kontrolować prędkość przepływu i geometrię instalacji.
Mała masa i elastyczność
Rura z tworzywa jest lżejsza od wielu odpowiedników metalowych, co ułatwia transport i układanie. Elastyczność pozwala ograniczyć liczbę kształtek na łukach oraz lepiej dopasować trasę do terenu. Nie oznacza to jednak, że przewód można wyginać bez ograniczeń. Producent zawsze określa minimalny promień gięcia.
Przeczytaj również: Średnice rur kanalizacyjnych - uniknij błędów w instalacji
Możliwość montażu bezwykopowego
Długie odcinki zgrzewanych rur można wciągać do istniejących kanałów albo układać metodą przewiertu sterowanego. Takie rozwiązanie ogranicza rozbiórkę nawierzchni i utrudnienia dla mieszkańców, ale wymaga dokładnego rozpoznania gruntu, kontroli siły przeciągania oraz zabezpieczenia rury przed uszkodzeniem mechanicznym.
Jak prawidłowo zaplanować i wykonać instalację
Punktem wyjścia jest określenie, czy przewód będzie pracował grawitacyjnie, ciśnieniowo czy podciśnieniowo. Następnie trzeba obliczyć przepływ, średnicę wewnętrzną, wysokość podnoszenia pomp oraz możliwe skoki ciśnienia. Dopiero wtedy dobiera się SDR i konkretny system rur.
Przy układaniu w wykopie szczególną uwagę poświęcam podsypce i zasypce bocznej. Elastyczny przewód współpracuje z gruntem, dlatego jego zachowanie zależy nie tylko od grubości ścianki, ale też od prawidłowego zagęszczenia materiału wokół rury. Zbyt luźna zasypka może doprowadzić do nadmiernego ugięcia, nawet gdy sama rura ma wysoką wytrzymałość.
- Sprawdź projekt, średnicę, SDR oraz przeznaczenie rury.
- Skontroluj powierzchnię przewodu przed montażem i usuń elementy z ostrymi krawędziami.
- Przygotuj czyste i równe końce rur do zgrzewania.
- Wykonaj zgrzew zgodnie z instrukcją urządzenia i parametrami producenta.
- Oznacz lub udokumentuj połączenia, szczególnie na długich sieciach.
- Przeprowadź próbę szczelności i odbiór przed całkowitym zasypaniem wykopu.
Najczęstsze problemy wynikają z pośpiechu. Zabrudzone końce, niewłaściwa temperatura, przesunięcie rur podczas chłodzenia albo zbyt mocne zeskrobanie powierzchni mogą osłabić zgrzew. W mojej ocenie kontrola procesu łączenia jest ważniejsza niż wybór między dwoma podobnymi produktami z tej samej klasy materiałowej.
Kiedy lepiej wybrać inne rozwiązanie
Polietylen nie jest automatycznie najlepszym materiałem dla każdej kanalizacji. W prostych przyłączach grawitacyjnych często bardziej ekonomiczne będą systemy PVC-U lub PP, szczególnie gdy dostępne są standardowe kształtki kielichowe i nie ma potrzeby wykonywania zgrzewów.
| Kryterium | PE 100 | PVC-U lub PP |
|---|---|---|
| Elastyczność | Bardzo dobra, korzystna przy osiadaniu gruntu | Zwykle mniejsza, zależna od systemu |
| Połączenia | Zgrzewane, bardzo szczelne | Najczęściej kielichowe z uszczelką |
| Kanalizacja ciśnieniowa | Bardzo dobre zastosowanie | Możliwe tylko w systemach do tego przeznaczonych |
| Montaż małej instalacji | Wymaga sprzętu i przeszkolenia | Często prostszy dzięki połączeniom kielichowym |
| Odporność na uderzenia | Wysoka | Zależna od temperatury i rodzaju tworzywa |
Nie wybierałbym droższego systemu z PE tylko dlatego, że brzmi bardziej nowocześnie. Ma on największy sens tam, gdzie liczą się szczelność, elastyczność, odporność na ścieranie, długie odcinki lub technologia bezwykopowa. Przy krótkim, łatwo dostępnym odcinku kanalizacji grawitacyjnej koszt i dostępność kształtek mogą przemawiać za innym tworzywem.
Co sprawdzić przed zakupem i odbiorem
Na rurze lub dokumentach wyrobu powinny znaleźć się informacje o producencie, wymiarach, materiale, SDR, przeznaczeniu i normie. Dla przewodów ciśnieniowej kanalizacji sanitarnej lub deszczowej trzeba sprawdzić zgodność z wymaganiami właściwej części serii EN 12201 oraz dokumentami dopuszczającymi wyrób do konkretnego zastosowania.
Nie należy mylić zwykłego PE100 z odmianą PE100-RC. Wariant RC ma podwyższoną odporność na powolny wzrost pęknięć i bywa wybierany przy trudnych warunkach gruntowych, przewiertach lub ograniczonych wymaganiach dotyczących podsypki. Nie zwalnia to jednak z prawidłowego wykonania robót.
Przy odbiorze warto żądać protokołu zgrzewów, wyników próby szczelności i dokumentacji zastosowanych materiałów. Jeśli rura ma pracować w gruncie obciążonym ruchem ciężkim albo w pobliżu istniejącej infrastruktury, przydatna będzie również dokumentacja potwierdzająca sposób obliczenia ugięcia i odporności na obciążenia zewnętrzne.
Dobry wybór zaczyna się od warunków pracy, nie od samego oznaczenia
Polietylen klasy 100 jest bardzo dobrym materiałem do kanalizacji ciśnieniowej, deszczowej i bezwykopowej, zwłaszcza gdy potrzebuję szczelnego, elastycznego i odpornego przewodu. Jego zalety w pełni ujawniają się dopiero wtedy, gdy rura ma właściwy SDR, średnicę, połączenia oraz zasypkę dopasowaną do warunków na działce.
Przed zakupem sprawdziłbym cztery rzeczy: rodzaj kanalizacji, ciśnienie i przepływ, warunki gruntowe oraz sposób montażu. To one decydują, czy wybrany system będzie działał bezproblemowo przez lata, a nie samo hasło umieszczone na etykiecie.
