W obliczeniach belki nie zaczynam od samego wzoru, tylko od schematu statycznego. Dopiero gdy wiem, jak element jest podparty, jakie obciążenie działa i z czego jest wykonany, wynik ugięcia ma sens i da się go porównać z limitem użytkowalności. W tym tekście pokazuję najważniejsze wzory, sposób podstawiania danych oraz typowe błędy, które najczęściej psują wynik.
Najkrótsza droga do poprawnego wyniku
- Do obliczeń potrzebujesz zawsze poprawnego schematu podpór, rodzaju obciążenia, modułu sprężystości E i momentu bezwładności przekroju I.
- Dla belki swobodnie podpartej z obciążeniem równomiernym maksymalne ugięcie liczę ze wzoru 5wL4 / (384EI).
- Dla wspornika z siłą przyłożoną na końcu używam PL3 / (3EI).
- Wynik porównuję z dopuszczalnym ugięciem, a nie tylko z nośnością elementu.
- Największy wpływ na sztywność ma wysokość przekroju, bo I rośnie z jej trzecią potęgą.
Co opisuje ugięcie belki i kiedy prosty wzór ma sens
Ugięcie to pionowe odchylenie osi belki pod obciążeniem. W praktyce interesuje mnie nie tylko to, czy element się nie zniszczy, ale też czy pozostanie wystarczająco sztywny: strop nie powinien „pracować” pod stopami, nadproże nie może pchać tynku, a wspornik nie powinien opadać tak, by było to widać gołym okiem.
Najprostszy wzór działa dobrze wtedy, gdy belka ma stały przekrój, materiał zachowuje się liniowo sprężyście, odkształcenia są małe, a schemat podpór jest jasno określony. Jeśli któryś z tych warunków nie jest spełniony, prosty rachunek bywa tylko przybliżeniem. Ja wtedy przechodzę do superpozycji, metod całkowych albo obliczeń numerycznych.
- Stały przekrój oznacza, że sztywność nie zmienia się wzdłuż długości elementu.
- Małe ugięcia pozwalają przyjąć klasyczną teorię belki bez korekt nieliniowych.
- Liniowa sprężystość oznacza, że materiał po odciążeniu wraca do pierwotnego kształtu.
- Poprawny schemat podpór decyduje o tym, czy liczę belkę swobodnie podpartą, czy wspornik.
- Rodzaj obciążenia zmienia nie tylko wartość wyniku, ale też miejsce największego ugięcia.
To właśnie dlatego najpierw porządkuję warunki brzegowe, a dopiero potem sięgam po równanie. Dzięki temu następna sekcja nie jest już zbiorem przypadkowych wzorów, tylko praktycznym zestawem najczęstszych przypadków.
Najczęściej używane wzory w obliczeniach
W codziennej praktyce budowlanej wracam głównie do kilku układów. To one pokrywają większość prostych belek w stropach, nadprożach, dachach i wysięgnikach. Jeśli obciążenie i podparcie odpowiadają jednemu z tych schematów, obliczenie jest szybkie i czytelne.
| Schemat | Maksymalne ugięcie | Gdzie używam |
|---|---|---|
| Belka swobodnie podparta, siła punktowa w środku | δmax = P L3 / (48 E I) |
Belki z pojedynczym ciężarem w środku przęsła, nadproża, proste próby obciążeniowe |
| Belka swobodnie podparta, obciążenie równomierne na całej długości | δmax = 5 w L4 / (384 E I) |
Stropy, dachy i belki pracujące pod rozłożonym ciężarem własnym oraz użytkowym |
| Wspornik, siła na końcu | δmax = P L3 / (3 E I) |
Daszki, balkony, wysięgniki i elementy zamocowane jednostronnie |

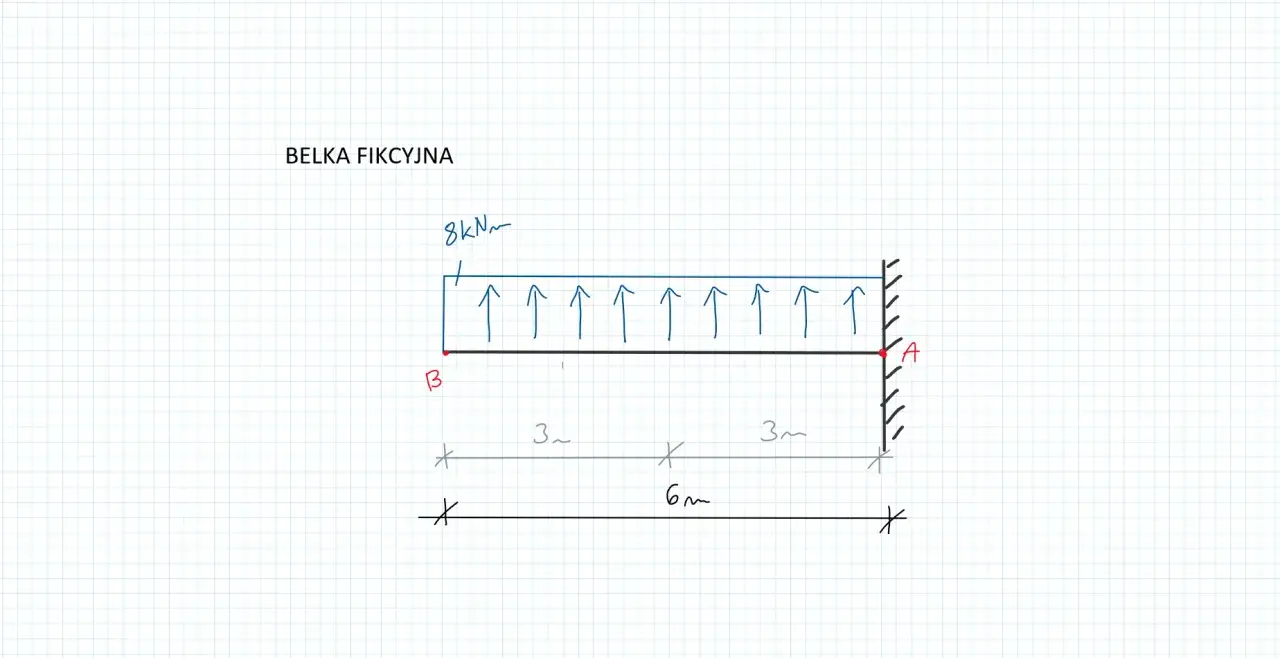

| Wspornik, obciążenie równomierne | δmax = w L4 / (8 E I) |
Wsporniki obciążone na całej długości, np. elementy wystające z elewacji |
Wzory traktuję jak gotowe skróty tylko wtedy, gdy układ naprawdę odpowiada danemu schematowi. Dla obciążeń niesymetrycznych sięgam po warianty z odległościami a i b albo rozbijam problem na kilka prostszych przypadków. To jest właśnie superpozycja, czyli dodawanie wpływów od kilku obciążeń, ale wyłącznie w zakresie liniowo-sprężystym.
- P to siła punktowa, zwykle w niutonach albo kiloniutonach.
- w to obciążenie równomiernie rozłożone, najczęściej w N/m lub kN/m.
- L to rozpiętość belki, zwykle w metrach.
- E to moduł Younga, czyli miara sztywności materiału, w paskalach.
- I to moment bezwładności przekroju względem osi zginania, w m4.
- δmax to maksymalne ugięcie, które na końcu najczęściej podaję w milimetrach.
Jeśli rozpiętość wpisuję w metrach, to cały rachunek prowadzę konsekwentnie w tych samych jednostkach. Mieszanie milimetrów z metrami to jeden z najprostszych sposobów na zupełnie błędny wynik, dlatego przed podstawieniem danych zawsze sprawdzam jednostki jeszcze raz. Od tego już tylko krok do konkretnego obliczenia.

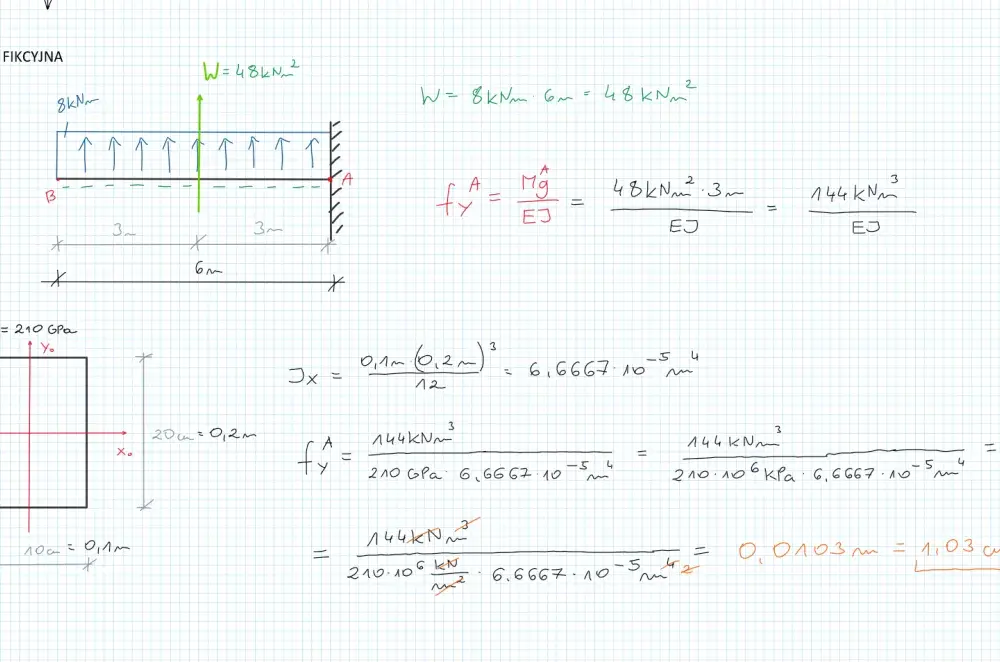

Jak policzyć ugięcie krok po kroku
Ja zwykle zaczynam od rozpisania czterech rzeczy: schematu podpór, rodzaju obciążenia, materiału i przekroju. Dopiero potem podstawiam liczby. Taki porządek pozwala uniknąć sytuacji, w której wzór jest poprawny, ale dotyczy zupełnie innego przypadku niż ten, który mam na budowie albo w projekcie.
- Ustalam, czy belka jest swobodnie podparta, czy działa jak wspornik.
- Sprawdzam, czy obciążenie jest punktowe, równomierne, czy mieszane.
- Dobieram moduł sprężystości E dla materiału.
- Obliczam moment bezwładności I dla przekroju względem właściwej osi zginania.
- Podstawiam dane do właściwego wzoru i liczę δmax.
- Porównuję wynik z limitem użytkowalności, a nie tylko z nośnością.
Dla przekroju prostokątnego często używam zależności I = b h3 / 12. Właśnie tu wychodzi, dlaczego wysokość przekroju ma tak duże znaczenie. Jeśli zwiększam wysokość o 20%, to samo I rośnie o 72,8%, bo zależy od sześcianu wysokości, a nie od niej liniowo.
Przykład: belka drewniana o przekroju 80 × 200 mm, rozpiętości 4,0 m i obciążeniu równomiernym 2,0 kN/m. Przyjmuję E = 11 GPa, a moment bezwładności liczę jako I = 0,08 × 0,203 / 12 = 5,33 × 10-5 m4. Po podstawieniu do wzoru δmax = 5wL4 / (384EI) dostaję około 11,4 mm.
Jeżeli porównam to z orientacyjnym limitem L/250, czyli 16 mm dla przęsła 4,0 m, belka przechodzi sprawdzenie. Gdybym podniósł wysokość przekroju z 200 do 240 mm, ugięcie spadłoby wyraźnie bez zmiany materiału. To właśnie dlatego przy korektach najpierw patrzę na geometrię przekroju, a dopiero potem na „mocniejszy” materiał.
Po takim obliczeniu nie kończę pracy. Sama liczba mówi jeszcze niewiele, jeśli nie wiem, czy mieści się w granicach użytkowalności i czy uwzględniłem wszystkie istotne wpływy. To prowadzi wprost do kolejnego kroku, czyli sensownej interpretacji wyniku.
Jak ocenić wynik względem dopuszczalnych granic
Tu zaczyna się użytkowalność, czyli sprawdzenie, czy konstrukcja będzie wygodna i bezpieczna w codziennym użyciu. W praktyce budowlanej spotykam różne limity, ale jako punkt odniesienia często pojawiają się wartości rzędu L/250, L/300, L/360, a w bardziej wymagających sprawdzeniach także L/500. To nie jest uniwersalny przepis dla wszystkich obiektów, tylko użyteczny zakres odniesienia, który trzeba dopasować do funkcji elementu i dokumentacji projektowej.
| Orientacyjny limit | Co zwykle oznacza w praktyce | Kiedy staję się ostrożniejszy |
|---|---|---|
| L/250 | Ogólna granica, przy której zaczynam sprawdzać, czy belka nie będzie zbyt wiotka | Gdy nad elementem są delikatne wykończenia albo widoczne połączenia |
| L/300 do L/360 | Często stosowany zakres dla elementów, gdzie liczy się komfort i mniejsze odczuwalne przemieszczenia | Gdy na belce opiera się sufit, zabudowa lub przegrody podatne na pękanie |
| L/500 | Ostrzejsze kryterium, używane tam, gdzie istotna jest deformacja po wykonaniu i po dłuższym czasie | Przy elementach wrażliwych na trwałe odkształcenia i zarysowania |
Ja zawsze rozdzielam dwie rzeczy: nośność i sztywność. Belka może być bezpieczna wytrzymałościowo, a mimo to za wiotka z punktu widzenia użytkownika. To szczególnie ważne przy drewnie i żelbecie, bo ugięcie długotrwałe potrafi być większe niż to, które wychodzi z pierwszego, „świeżego” obliczenia.
Jeżeli element pracuje pod wykończeniem, przy szkleniu, w stropie z sufitami podwieszanymi albo w układzie, w którym każdy milimetr jest widoczny, przyjmuję ostrzejsze kryterium niż dla zwykłej belki pomocniczej. Właśnie dlatego wynik trzeba czytać razem z przeznaczeniem konstrukcji, a nie w oderwaniu od kontekstu. Następna sekcja pokazuje, gdzie najłatwiej popełnić błąd, zanim zdążę wyciągnąć z obliczeń zły wniosek.
Najczęstsze błędy, które fałszują wynik
- Mieszanie jednostek - podstawienie długości w milimetrach, a obciążenia w kiloniutonach bez spójnego przeliczenia zwykle psuje cały rachunek.
- Użycie złego momentu bezwładności - liczę I względem osi zginania, a nie „jakiejkolwiek” osi z tabeli.
- Przyjęcie niewłaściwego schematu podpór - belka swobodnie podparta i wspornik dają zupełnie inne wyniki.
- Podstawienie złego wzoru obciążenia - wzór dla siły punktowej nie zastępuje obciążenia równomiernego.
- Pominięcie ciężaru własnego - w lekkich konstrukcjach to bywa drugorzędne, ale w cięższych już nie.
- Ignorowanie pełzania i zarysowania - przy drewnie i żelbecie długotrwałe ugięcie może być wyraźnie większe od początkowego.
- Sprawdzanie tylko nośności - belka może „trzymać” naprężenia, a mimo to nie spełniać wymagań użytkowalności.
Pewnie brzmi to banalnie, ale właśnie te pomyłki najczęściej robią największą różnicę. W praktyce rzadko przegrywa sam wzór, częściej przegrywa założenie, które zostało wzięte zbyt lekko. Jeśli wynik nadal wychodzi zbyt duży, nie zawsze trzeba projektować element od nowa.
Kiedy zmiana wysokości przekroju daje więcej niż dokładanie materiału
Jeśli mam ograniczyć się do jednej praktycznej zasady, to brzmi ona tak: najpierw poprawiam geometrię przekroju, potem układ statyczny, a dopiero na końcu materiał. Dzieje się tak dlatego, że moment bezwładności rośnie bardzo szybko wraz z wysokością. Przy przekroju prostokątnym 10% więcej wysokości daje w przybliżeniu 33% większą sztywność przekroju, a 20% więcej wysokości to już około 73% wzrostu I.
- Zwiększenie wysokości przekroju zwykle daje najlepszy efekt przy najmniejszej zmianie materiału.
- Skrócenie rozpiętości przez dodatkową podporę lub zmianę układu nośnego potrafi obniżyć ugięcie dramatycznie.
- Zmiana materiału na sztywniejszy pomaga, ale nie zastąpi dobrej geometrii przekroju.
- Zmiana kształtu przekroju na bardziej efektywny, na przykład z płaskiego na belkę dwuteową, często daje lepszy efekt niż samo „dolewanie” materiału.
- Precamber, czyli nadanie odwrotnej strzałki, bywa użyteczny tam, gdzie przewidywane opadnięcie ma być kompensowane wizualnie.
W realnych projektach najwięcej daje połączenie dwóch ruchów: zwiększenia wysokości przekroju i uporządkowania schematu obciążeń. To zwykle szybsze, tańsze i bardziej przewidywalne niż szukanie ratunku w samym materiale. Jeśli chcę zamknąć temat jednym zdaniem, to najpierw liczę poprawnie, potem porównuję z limitem użytkowalności, a dopiero na końcu decyduję, czy trzeba zmieniać belkę, czy tylko jej geometrię.
