Gdy dach zaczyna pracować, pęka połączenie przy murze albo pojawia się wątpliwość, na czym właściwie opierają się krokwie, problem zwykle prowadzi do jednego elementu. Najczęściej chodzi o belkę pod więźbą dachową, czyli murłatę, płatew lub podwalinę zależnie od miejsca i funkcji. Wyjaśniam, czym różnią się te elementy, jaką rolę pełnią, jak powinny być zamocowane oraz kiedy ich dobór trzeba bezwzględnie zostawić konstruktorowi.
Najważniejsze informacje o belkach podpierających więźbę
- Murłata podpiera dolne końce krokwi i przekazuje obciążenia na ściany.
- Płatew biegnie zwykle równolegle do kalenicy i podpiera krokwie w części połaci.
- Przekrój belki zależy od rozpiętości, rodzaju więźby, pokrycia, śniegu i wiatru.
- Drewno nie może stykać się bezpośrednio z wilgotnym murem; potrzebna jest izolacja przeciwwilgociowa.
- Zmiana wymiaru lub położenia podpory bez obliczeń może osłabić cały dach.

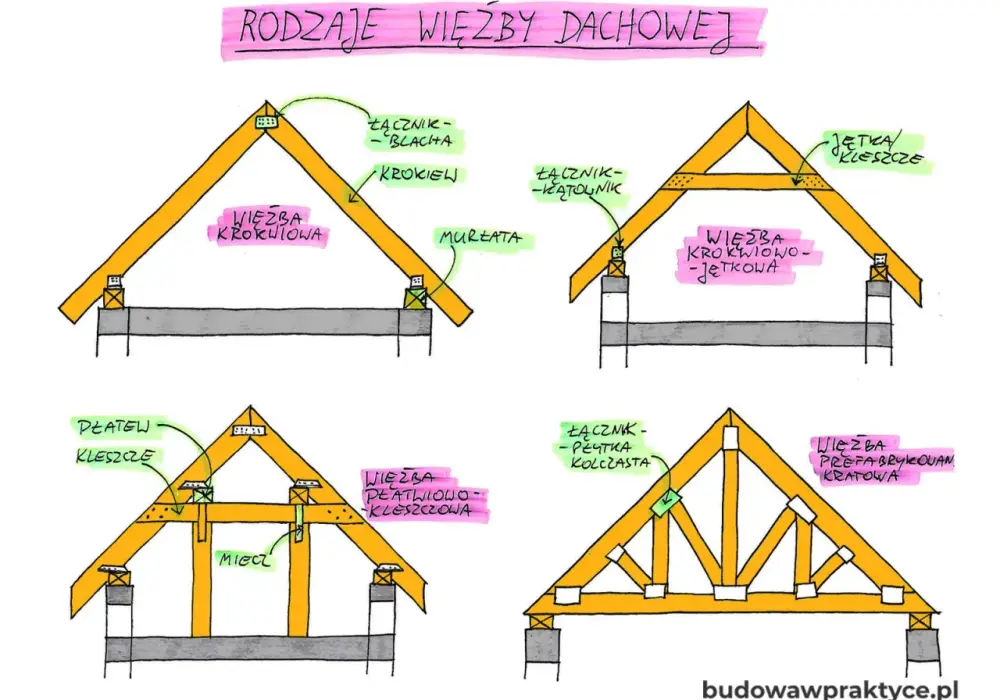

Co znajduje się pod więźbą dachową
W tradycyjnym domu jednorodzinnym najczęściej będzie to murłata, czyli pozioma belka ułożona na wieńcu lub ścianie kolankowej. Na niej opierają się dolne części krokwi. Murłata nie jest jednak uniwersalną nazwą każdej belki znajdującej się pod dachem, dlatego samo określenie „belka pod więźbą” bywa zbyt ogólne.
Jeżeli element podpiera krokwie wyżej, w środku połaci, zwykle mówimy o płatwi pośredniej. Gdy znajduje się przy kalenicy, może pełnić funkcję płatwi kalenicowej. W konstrukcji płatwiowo-kleszczowej belka często opiera się na słupach, a te przekazują siły na strop, podciąg albo ściany nośne.
Ta różnica ma praktyczne znaczenie. Murłata pracuje przy krawędzi budynku i musi między innymi przejąć siły poziome od krokwi, natomiast płatew skraca ich rozpiętość i ogranicza ugięcia. Nie można zamienić jednego elementu drugim bez sprawdzenia całego układu statycznego.
Murłata, płatew i podwalina nie pełnią tej samej funkcji
| Element | Położenie | Główne zadanie | Typowe ryzyko błędu |
|---|---|---|---|
| Murłata | Na wieńcu lub ścianie kolankowej | Podparcie krokwi i przekazanie obciążeń na ściany | Przesunięcie, brak kotew, zawilgocenie drewna |
| Płatew pośrednia | W środkowej części połaci | Skrócenie rozpiętości krokwi | Brak właściwego podparcia słupów |
| Płatew kalenicowa | W pobliżu kalenicy | Podparcie krokwi przy szczycie dachu | Nieprawidłowe połączenie i brak stężeń |
| Podwalina | Pod słupami lub ścianką stolcową | Rozłożenie sił na większej powierzchni | Oparcie na słabym stropie lub w złym miejscu |
W praktyce najwięcej nieporozumień dotyczy murłaty. Czasem inwestor nazywa ją płatwią, a czasem każdą poziomą belkę pod krokwiami określa jako murłatę. Dla cieśli jest to jeszcze do odczytania z kontekstu, ale dla konstruktora i wykonawcy liczy się dokładne położenie, kierunek pracy i sposób oparcia.
Spotykane przekroje murłat to na przykład 10 × 10 cm, 14 × 14 cm lub 16 × 16 cm. Nie są to jednak gotowe recepty. Wysokość i szerokość elementu wynikają z obciążeń oraz projektu, a większa belka nie zawsze poprawia konstrukcję, jeśli nie ma odpowiedniego oparcia i zamocowania.
Jak dobrać przekrój i miejsce podparcia
Dobór belki zaczyna się od obciążeń, nie od dostępnego materiału w składzie budowlanym. Konstruktor bierze pod uwagę między innymi rozpiętość dachu, kąt nachylenia połaci, ciężar pokrycia, obciążenie śniegiem i parcie wiatru. Znaczenie ma również to, czy poddasze będzie użytkowe oraz gdzie znajdują się ściany nośne i podciągi.
W prostym dachu krokwiowym główne siły trafiają na murłaty i ściany zewnętrzne. W więźbie płatwiowo-kleszczowej część obciążenia przejmują płatwie, słupy i podwaliny. Taki układ może pozwolić na zastosowanie dłuższych krokwi albo ograniczyć ich ugięcie, ale wymaga dobrego zaplanowania podpór.
Co sprawdza się przed zamówieniem drewna
- czy belka leży na ścianie nośnej, wieńcu, stropie czy innym elemencie konstrukcyjnym,
- jaka jest długość przęsła między podporami,
- czy drewno ma klasę konstrukcyjną, na przykład C24,
- czy przekrój odpowiada dokumentacji projektowej,
- czy przewidziano miejsce na izolację i kotwienie,
- czy słupy i podwaliny nie stoją wyłącznie na warstwie posadzki lub lekkim stropie.
Najczęstszy błąd polega na traktowaniu przekroju jako sprawy estetycznej. Belka 14 × 14 cm i belka 14 × 20 cm nie różnią się tylko wyglądem. Zwiększenie wysokości przekroju może wyraźnie poprawić sztywność, ale pod warunkiem że cała droga przekazywania sił, aż do fundamentu, jest odpowiednio zaprojektowana.
Przy obliczeniach drewnianych konstrukcji dachowych stosuje się zasady Eurokodu 5 oraz dane dotyczące lokalnych obciążeń śniegiem i wiatrem. Na budowie nie trzeba samodzielnie wykonywać pełnych obliczeń, ale trzeba dopilnować, aby wykonawca nie zastępował projektu intuicją albo materiałem, który akurat został na placu.
Jak poprawnie zamocować belkę do muru
Murłata powinna być oddzielona od betonu lub muru warstwą hydroizolacji. Stosuje się między innymi papę albo przeznaczoną do tego folię. Ta warstwa ogranicza podciąganie wilgoci, ponieważ nawet dobrze wysuszone drewno może zacząć chłonąć wodę z wieńca.
Drugą sprawą jest kotwienie. Belkę mocuje się do wieńca lub innego przewidzianego podłoża za pomocą kotew, których średnica, rozstaw i głębokość zakotwienia powinny wynikać z projektu. W różnych budynkach spotyka się rozwiązania z prętami M12, M16 lub innymi łącznikami, ale nie istnieje jeden bezpieczny rozstaw dla każdego dachu.
Na co zwrócić uwagę podczas montażu
- Sprawdzić poziom i geometrię wieńca przed ułożeniem drewna.
- Ułożyć ciągłą lub prawidłowo dopasowaną izolację pod belką.
- Wykonać otwory tak, aby drewno nie było rozłupywane przez przypadkowo przesunięte kotwy.
- Połączyć odcinki murłaty zgodnie z projektem, z dala od miejsc największych naprężeń.
- Zakotwić belkę i dopiero potem ustawiać krokwie.
- Zabezpieczyć wszystkie cięcia i wiercenia środkiem dopuszczonym do drewna konstrukcyjnego.
Sam fakt, że murłata jest przykręcona, nie oznacza jeszcze poprawnego montażu. Belka może być zakotwiona, ale nierówna, podparta punktowo albo ułożona bez izolacji. Zdarzało mi się widzieć rozwiązania, w których pod belką pozostawały duże pustki w zaprawie. W takim przypadku obciążenie nie rozkłada się tak, jak zakładał projekt.
Nie należy też wyrównywać dużych różnic poziomu przypadkowymi klinami z odpadów. Drobne korekty można rozwiązać zgodnie z detalem projektowym, ale większe odchyłki wymagają oceny konstruktora. Murłata ma przekazywać siły równomiernie, a nie tylko wyglądać na stabilną.
Kiedy potrzebna jest dodatkowa belka pod krokwiami
Dodatkowe podparcie przydaje się wtedy, gdy krokwie mają zbyt dużą rozpiętość, pojawiają się nadmierne ugięcia albo planowane pokrycie jest cięższe niż przewidziano. W takim przypadku można zastosować płatew pośrednią, zmienić układ więźby, dodać słupy lub zaprojektować podciąg.
Najważniejsze jest miejsce przekazania obciążenia. Słupek stojący na środku stropu nie jest automatycznie bezpieczny, nawet jeśli pod spodem znajduje się ściana działowa. Ściana działowa nie staje się nośna tylko dlatego, że ustawiono na niej podporę.
Przy modernizacji starego dachu trzeba sprawdzić także stan istniejącego drewna. Zawilgocenie, żerowanie owadów, pęknięcia w strefie oparcia i wcześniejsze wycięcia pod instalacje mogą mieć większe znaczenie niż sam przekrój belki. Wymiana jednego fragmentu bez odtworzenia połączeń często daje pozorne wzmocnienie.
Przeczytaj również: Obróbka komina blachą - Klucz do szczelnego dachu na lata
Wzmocnienie stalą czy drewnem
Stalowy profil bywa dobrym rozwiązaniem przy przebudowie, zwłaszcza gdy nie ma miejsca na grubą belkę drewnianą. Trzeba jednak rozwiązać ochronę antykorozyjną, połączenia oraz mostki cieplne. Drewno jest prostsze w obróbce i łatwiej je połączyć z istniejącą więźbą, ale wymaga odpowiedniego przekroju i zabezpieczenia przed wilgocią.
Nie traktuję żadnej z tych metod jako uniwersalnie lepszej. Przy małej korekcie w istniejącym dachu wygodniejsze może być drewno konstrukcyjne, natomiast przy dużych rozpiętościach lub ograniczonej wysokości często rozsądniej rozważyć stal. Decyzję powinien poprzedzać projekt naprawy, a nie wybór materiału z katalogu.
Błędy, które skracają życie konstrukcji
- Brak izolacji pod drewnem, przez co wilgoć przechodzi z betonu do belki.
- Zmniejszenie przekroju przez głębokie nacięcia pod krokwie lub instalacje.
- Przerwanie belki w miejscu, w którym powinna pracować jako ciągłe podparcie.
- Oparcie słupa na stropie bez sprawdzenia jego nośności.
- Zastąpienie łączników przypadkowymi wkrętami, gwoździami albo kotwami o niewłaściwej długości.
- Brak stężeń w więźbie płatwiowej, co może prowadzić do przesuwania się układu.
- Zakrycie drewna przed kontrolą jego wilgotności, połączeń i oparcia.
Szczególnie ryzykowne jest docinanie murłaty na miejscu bez sprawdzenia projektu. Każde nacięcie zmniejsza efektywny przekrój, a otwór wykonany zbyt blisko krawędzi może osłabić drewno albo doprowadzić do jego rozszczepienia.
Jeśli po wykonaniu dachu pojawiają się skrzypienie, widoczne ugięcie, pęknięcia przy wieńcu, przesunięcie kotew lub wilgotne plamy, nie maskowałbym problemu zabudową poddasza. Najpierw trzeba ustalić, czy przyczyną jest praca drewna, błąd montażowy, przeciążenie, czy zawilgocenie. Dopiero potem ma sens naprawa.
Jak podejść do odbioru przed zakryciem konstrukcji
Przed zamknięciem połaci i wykonaniem zabudowy warto zrobić dokumentację zdjęciową wszystkich podpór oraz połączeń. Na fotografiach powinny być widoczne kotwy, izolacja pod murłatą, oparcia płatwi i sposób ustawienia słupów. Taki materiał jest pomocny nie tylko przy odbiorze, ale też przy późniejszej przebudowie poddasza.
Sam sprawdziłbym przede wszystkim trzy rzeczy: czy element ma kontakt z podłożem na całej wymaganej powierzchni, czy nie ma śladów wilgoci oraz czy wykonanie zgadza się z rysunkami konstrukcyjnymi. Najdroższe poprawki dotyczą zwykle elementów, których nie widać po wykończeniu, dlatego kontrola przed zakryciem jest znacznie tańsza niż późniejsze odkrywanie dachu.
Jeżeli wykonawca proponuje zmianę przekroju, przesunięcie słupa albo usunięcie płatwi, powinien uzyskać akceptację projektanta konstrukcji. Dotyczy to także pozornie małych zmian, na przykład przeniesienia podpory o kilkadziesiąt centymetrów, ponieważ zmienia się wtedy rozkład sił w całej więźbie.
Dobra belka zaczyna się od poprawnej drogi obciążenia
Najkrócej mówiąc, element pod więźbą nie jest dodatkiem, który można dobrać wyłącznie według wymiaru. Murłata, płatew i podwalina muszą pasować do konkretnego układu dachu, a ich obciążenia powinny mieć bezpieczną drogę aż do fundamentu.
Przy nowej więźbie najrozsądniej trzymać się projektu konstrukcyjnego i kontrolować jakość drewna oraz montaż. Przy starym dachu pierwszeństwo ma ocena stanu istniejącej konstrukcji. Jeżeli nie ma pewności, gdzie naprawdę trafiają siły, potrzebna jest opinia konstruktora, bo sama wymiana belki może nie rozwiązać problemu.
