Przy dachu opartym na drewnianej ścianie jeden poziomy element decyduje o tym, czy obciążenia zostaną równomiernie przekazane na słupki, a cała konstrukcja zachowa sztywność. Belka oczepowa porządkuje górną krawędź ściany, tworzy oparcie dla elementów dachu i pomaga przejąć siły od wiatru. Wyjaśniam, gdzie się ją stosuje, czym różni się od murłaty i wieńca, jak dobrać przekrój oraz jakich błędów unikać podczas montażu.
Oczep łączy ścianę z dachem i wymaga dokładnego projektu
- Funkcja polega na spinaniu górnych końców słupków i przekazywaniu obciążeń z dachu.
- Oczep nie zawsze jest murłatą, choć w rozmowach budowlanych te nazwy bywają mylone.
- Przekrój belki zależy od rozpiętości, rozstawu podpór, rodzaju dachu, śniegu i wiatru.
- Połączenia muszą przenosić zarówno obciążenia pionowe, jak i siły unoszące od wiatru.
- Najczęstsze błędy to brak ciągłości oczepu, źle rozmieszczone łączniki i montaż wilgotnego drewna.
Czym jest oczep i jaką rolę pełni w dachu

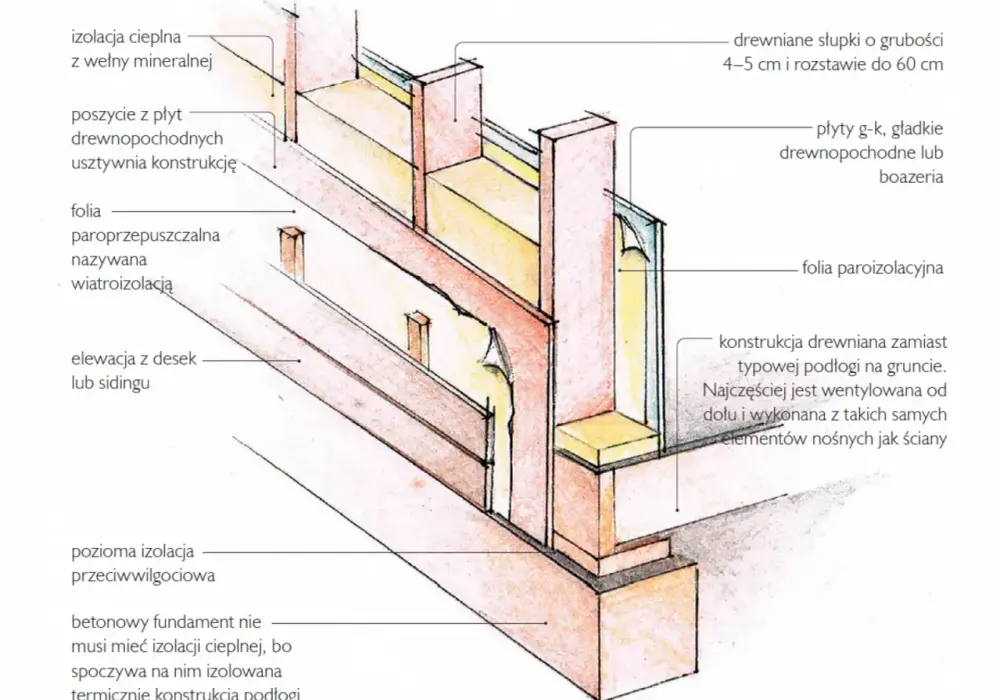

Oczep to pozioma belka zamykająca górę ściany, najczęściej drewnianej konstrukcji szkieletowej. Łączy słupki, rozkłada reakcje od krokwi lub belek stropowych i tworzy stabilną bazę dla dalszych elementów. W zależności od systemu może być wykonany z jednej deski, dwóch warstw desek albo belki o większym przekroju.
Najprościej wyobrazić go sobie jak górny pas ramy. Pojedynczy słupek może przenieść nacisk, ale sam nie zapewni całej ścianie odpowiedniej pracy przestrzennej. Ciągły oczep rozprowadza obciążenia na kilka podpór i ogranicza odkształcenia górnej krawędzi ściany.
W konstrukcji dachu element ten może przejmować ciężar krokwi, płatwi lub wiązarów, ale jego zadanie nie kończy się na przenoszeniu nacisku. Musi także pomagać w przejęciu ssania wiatru, czyli siły próbującej unieść pokrycie i więźbę. Dlatego o bezpieczeństwie decyduje nie tylko sama belka, lecz także jej połączenie ze słupkami i resztą budynku.
Oczep, murłata i wieniec nie oznaczają tego samego
Te trzy elementy znajdują się blisko siebie, dlatego ich nazwy są często używane zamiennie. Technicznie pełnią jednak różne funkcje. Ja zawsze zaczynam analizę od ustalenia, czy budynek ma ściany murowane, szkieletowe czy drewniane wieńcowe.
| Element | Typowe położenie | Główne zadanie |
|---|---|---|
| Oczep | Górna krawędź ściany drewnianej | Spina słupki i przekazuje obciążenia z dachu lub stropu |
| Murłata | Na ścianie murowanej, zwykle na wieńcu | Tworzy oparcie dla krokwi i łączy więźbę z murem |
| Wieniec | W górnej części ścian murowanych | Żelbetowa opaska usztywniająca budynek i rozkładająca obciążenia |
W domu murowanym za odpowiednik górnego zamknięcia ściany można potocznie uznać murłatę, ale nie jest to pełna zamiana pojęć. Wieniec nie zastępuje murłaty automatycznie, a murłata nie zastępuje zbrojonego wieńca, jeśli projekt przewiduje oba elementy.
Najwięcej nieporozumień pojawia się przy ścianie kolankowej. Jeżeli jest murowana, na jej szczycie zwykle pracują wieniec i murłata. Jeżeli jest szkieletem drewnianym, górny element spinający słupki będzie oczepem. Różnica ma znaczenie dla sposobu zakotwienia, obliczeń i kolejności robót.
Jak dobrać przekrój i materiał
Nie dobieram przekroju na podstawie samej szerokości ściany. Konstruktor powinien uwzględnić rozpiętość belki, rozstaw słupków, obciążenie śniegiem, wiatr, ciężar pokrycia i sposób podparcia. Ten sam dom w górach i na wybrzeżu może wymagać zupełnie innego rozwiązania.
Drewno lite i klejone
W małych budynkach najczęściej stosuje się drewno konstrukcyjne lite, sortowane pod względem wytrzymałości. W bardziej wymagających miejscach sprawdza się drewno klejone, które ma stabilniejsze wymiary i pozwala uzyskać większą nośność przy ograniczeniu liczby połączeń.
W ścianach szkieletowych spotyka się deski o szerokości dopasowanej do grubości przegrody, na przykład 45 × 145 mm lub 45 × 195 mm. To typowe wymiary materiału systemowego, a nie uniwersalna recepta. Przy większych obciążeniach oczep może być podwójny albo zastąpiony belką zaprojektowaną indywidualnie.
Przeczytaj również: Zacios krokwi na murłacie - Jak zrobić to dobrze? Poradnik
Wilgotność i jakość materiału
Drewno powinno być suche, proste i wolne od poważnych wad w strefach połączeń. Dla elementów konstrukcyjnych często przyjmuje się wilgotność około 18-20%, ponieważ zbyt mokry materiał po wyschnięciu kurczy się, skręca i luzuje łączniki.
Impregnacja nie naprawi krzywej belki ani źle zaprojektowanego połączenia. Z mojego doświadczenia wynika, że większy problem niż sam brak środka ochronnego stanowią często niedokładne cięcia, wilgoć uwięziona pod drewnem i brak kontroli geometrii.

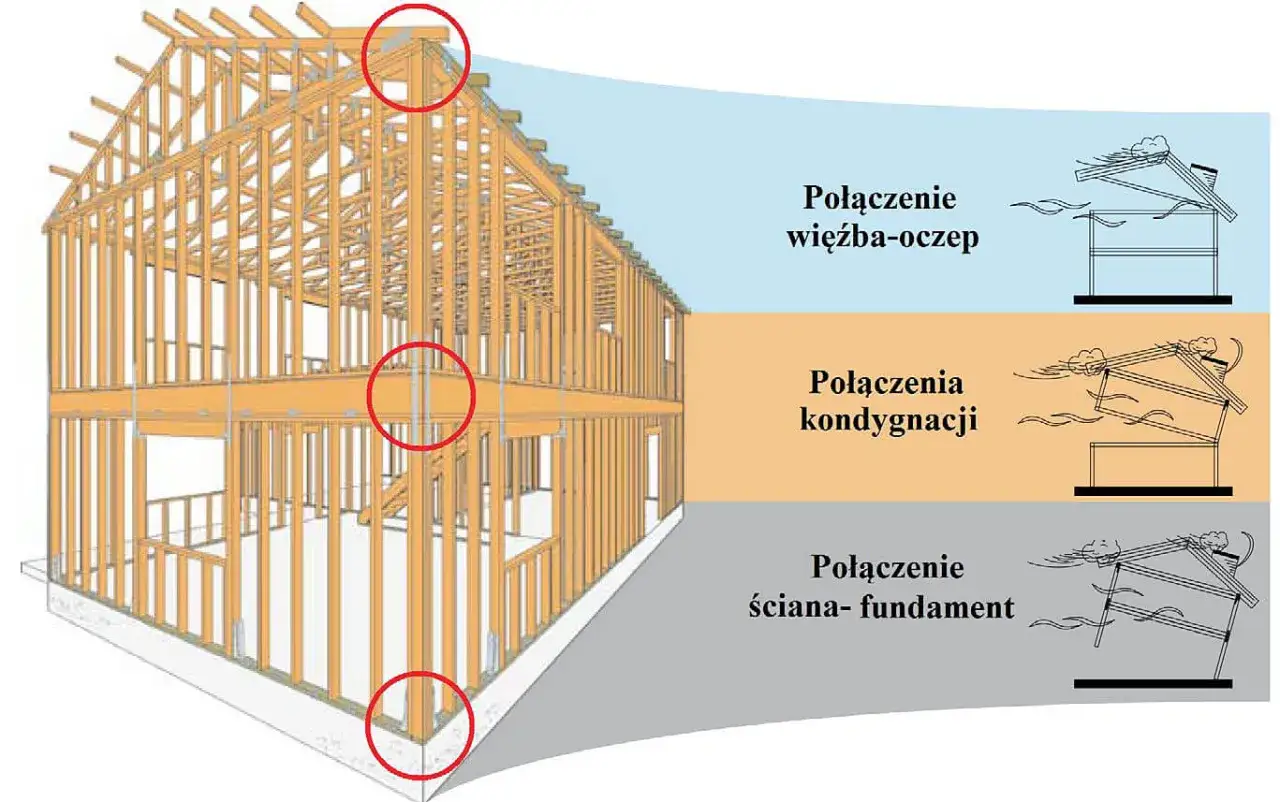

Jak prawidłowo połączyć oczep ze ścianą i dachem
Montaż zaczyna się od sprawdzenia osi ściany, poziomu i rozmieszczenia podpór. Belka musi tworzyć ciągłą, stabilną linię, a jej połączenia nie powinny wypadać przypadkowo w jednym miejscu. Przerwanie ciągłości nad dużym otworem może wymagać dodatkowego nadproża lub belki obliczonej jako element nośny.
- Sprawdź poziom górnej krawędzi ściany i położenie słupków.
- Ułóż element z zachowaniem wymaganej izolacji przeciwwilgociowej.
- Połącz oczep ze słupkami za pomocą łączników przewidzianych w projekcie lub systemie.
- Wykonaj połączenia narożne tak, aby ściany pracowały jako jedna przestrzenna całość.
- Zakotwicz konstrukcję do podłoża i połącz ją z krokwiami, wiązarami lub belkami stropowymi.
- Przed zamknięciem przegrody sprawdź piony, poziomy, rozstawy i kompletność łączników.
W drewnianym szkielecie połączenie oczepu ze słupkami zwykle wykonuje się gwoździami konstrukcyjnymi, wkrętami albo płytkami systemowymi. O wyborze decydują grubość elementów, kierunek obciążenia i wymagania producenta. Zwykłe wkręty do drewna nie zawsze zastępują łączniki konstrukcyjne, szczególnie w strefach narażonych na unoszenie przez wiatr.
Jeżeli oczep znajduje się na ścianie murowanej, trzeba oddzielić drewno od wilgotnego podłoża i zapewnić pewne kotwienie. Sama masa belki nie wystarcza. Kotwy, podkładki, ich rozstaw i odległość od krawędzi muszą wynikać z obliczeń oraz z rodzaju wieńca lub muru.
Co może pójść źle i jak temu zapobiec
Najgroźniejsze błędy nie zawsze są widoczne po zakończeniu budowy. Część z nich ujawnia się dopiero po sezonie grzewczym, intensywnych opadach albo silnym wietrze, gdy drewno zmienia wymiary, a połączenia zaczynają pracować.
- Brak ciągłości belki osłabia przenoszenie sił wzdłuż ściany.
- Łączenie w narożniku bez przewiązania może rozdzielić ściany zamiast je spiąć.
- Zbyt mała liczba łączników zwiększa ryzyko przesunięcia lub uniesienia konstrukcji.
- Oparcie na mokrym murze sprzyja zawilgoceniu, grzybom i degradacji drewna.
- Wiercenie bez sprawdzenia instalacji może uszkodzić przewody albo osłabić element.
- Zmiana przekroju na własną rękę może zaburzyć geometrię ściany i miejsca oparcia dachu.
Często spotykam też sytuację, w której wykonawca wzmacnia konstrukcję „na oko”, dodając przypadkowe kątowniki. Takie rozwiązanie może wyglądać solidnie, ale nie musi przenieść sił w odpowiednim kierunku. Łącznik powinien być dobrany do konkretnego rodzaju obciążenia, a nie tylko do tego, co akurat jest dostępne w hurtowni.
Kiedy potrzebny jest konstruktor
Przy małej ściance działowej oczep może być elementem standardowego systemu, którego parametry określa dokumentacja producenta. Inaczej wygląda sytuacja, gdy podtrzymuje dach, strop, ciężkie pokrycie albo ścianę kolankową. Wtedy potrzebne są obliczenia statyczne i sprawdzenie wszystkich połączeń.
Konsultacji nie powinno się odkładać, gdy pojawia się duży otwór okienny, nietypowa rozpiętość, dach bez tradycyjnej więźby, poddasze użytkowe albo zmiana materiału z drewna litego na klejone. Konstruktor ocenia nie tylko samą belkę, lecz cały tor przekazywania obciążeń aż do fundamentu.
W praktyce koszt konsultacji jest niewielki w porównaniu z poprawianiem odkształconej ściany lub nieszczelnego dachu. Szczególnie ostrożnie podchodzę do porad typu „wszędzie robi się tak samo”, ponieważ warunki śniegowe i wiatrowe w Polsce są zróżnicowane, a projektowane konstrukcje mają różne schematy pracy.
Jak sprawdzić wykonanie przed zamknięciem ściany
Przed montażem poszycia warto wykonać prostą kontrolę fotograficzną. Zdjęcia pokazujące przebieg oczepu, narożniki, zakotwienia i połączenia z dachem będą później przydatne podczas odbioru oraz przy ewentualnych pracach remontowych.
- zmierz poziom belki w kilku punktach,
- sprawdź, czy połączenia nie wypadają wszystkie w jednej linii,
- porównaj liczbę i typ łączników z dokumentacją,
- obejrzyj drewno pod kątem pęknięć, sinizny i zawilgocenia,
- sprawdź, czy narożniki są przewiązane,
- potwierdź, że krokwie lub wiązary mają zaprojektowane połączenie z oczepem.
Taka kontrola zajmuje zwykle mniej niż godzinę, a może wychwycić problem, którego po wykonaniu izolacji i okładzin nie będzie już widać. Dla mnie najważniejszy jest nie sam wygląd belki, lecz ciągłość drogi obciążenia od pokrycia dachowego do fundamentu.
Dobry oczep zaczyna się od poprawnego rozróżnienia
Najpierw ustal, czy masz do czynienia z oczepem ściany drewnianej, murłatą na ścianie murowanej czy wieńcem żelbetowym. Dopiero później dobieraj przekrój, materiał i łączniki, ponieważ te elementy nie są wymienne tylko dlatego, że znajdują się na podobnej wysokości.
Jeżeli element przenosi obciążenia dachu, nie warto dobierać go wyłącznie na podstawie popularnego wymiaru z katalogu. Projekt, dobre drewno, izolacja od wilgoci i poprawne zakotwienie dają razem znacznie większą pewność niż sama gruba belka zamontowana bez sprawdzonego schematu.
