Zacinanie krokwi do murłaty wydaje się prostą operacją, ale w praktyce decyduje o tym, czy więźba będzie stabilna, czy zacznie pracować w niebezpieczny sposób. W tym tekście pokazuję, jak rozumiem poprawne trasowanie, jak dobrać głębokość zaciosu, na czym polega pewne oparcie krokwi i jakie błędy najczęściej psują cały detal. Dorzucam też praktyczne wskazówki z placu budowy: kiedy wystarczy klasyczny zacios, a kiedy lepiej sięgnąć po inne rozwiązanie.
Najważniejsze zasady pewnego oparcia krokwi na murłacie
- Zacios ma przenosić obciążenie przez docisk, a nie zastępować nośność przypadkowym dociągnięciem łącznikiem.
- Bez projektu najczęściej przyjmuje się, że wrąb nie powinien przekraczać 1/4 do 1/3 wysokości krokwi.
- Murłata musi być dobrze zakotwiona do wieńca, bo samo docięcie krokwi nie rozwiązuje problemu stateczności dachu.
- W dachach rozporowych ważna jest nie tylko geometria zaciosu, ale też to, jak układ przejmuje siły poziome.
- Najwięcej błędów wynika z pośpiechu: złego kąta, zbyt głębokiego cięcia, kopiowania jednego elementu na wszystkie pozostałe i braku kontroli na sucho.
- Gdy geometria jest ciasna albo obciążenia większe, czasem rozsądniejszy jest zacios wsparty łącznikiem metalowym niż wymuszanie klasycznego rozwiązania za wszelką cenę.
Na czym polega zacios i kiedy ma sens

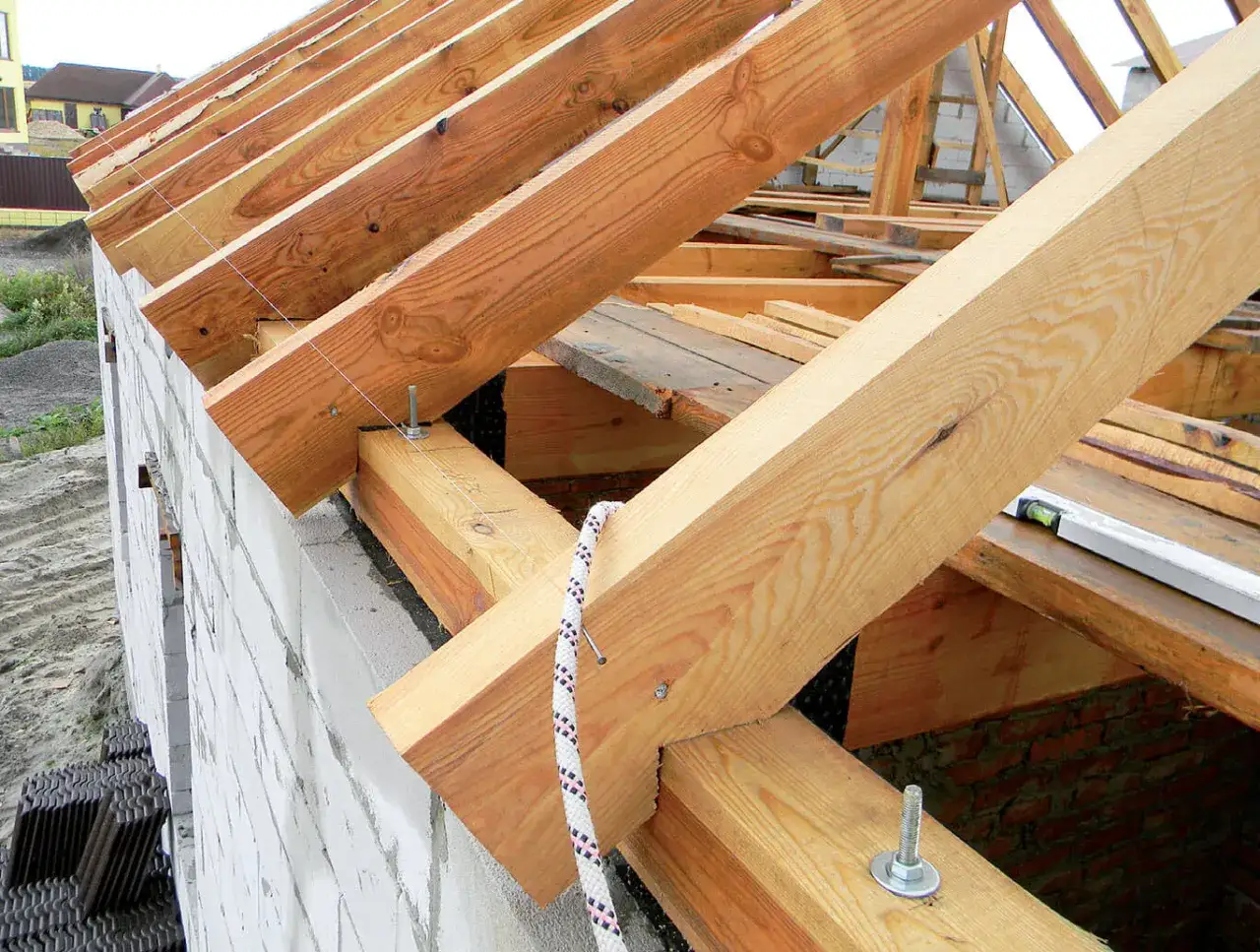

Murłata to belka, która rozkłada siły z krokwi na ściany budynku. Zacios krokwi ma sprawić, że krokiew oprze się na niej pewnie, na odpowiednio dużej powierzchni, a nie tylko „dotknie” drewna w jednym punkcie. Najważniejsze jest oparcie, a nie samo wcięcie - to właśnie od tego zależy, czy połączenie będzie pracowało przewidywalnie.W prostych dachach jednospadowych i dwuspadowych zacios zwykle wystarcza jako główny detal podparcia. W dachach krokwiowych i krokwiowo-jętkowych trzeba jednak patrzeć szerzej, bo układ może przenosić także rozpór, czyli siły rozpychające ściany. Wtedy samo „ładne wycięcie” nie wystarcza, jeśli murłata albo jej zakotwienie są słabe.
Ja traktuję ten detal jak element większego układu: krokiew, murłata, wieniec, kotwy i łączniki muszą współpracować. Jeśli jeden z tych elementów jest niedopracowany, reszta tylko maskuje problem. Żeby ten detal wyszedł równo, trzeba najpierw dobrze go wytrasować.
Jak wykonuję zacinanie krokwi do murłaty bez osłabiania przekroju
W praktyce zaczynam od projektu wykonawczego, a jeśli go nie mam, od dokładnego pomiaru kąta połaci i rzeczywistej geometrii budynku. Nie ufam temu, co „powinno wyjść” z rysunku, dopóki nie sprawdzę murłaty, rozstawu ścian i odchyłek samego drewna. Jedna niedokładność na początku potrafi rozjechać cały dach.
- Wyznaczam kąt połaci i linię oparcia na murłacie.
- Trasuję na jednej krokwi wzorcowej górne i dolne cięcie oraz szerokość zaciosu.
- Sprawdzam, czy głębokość wrębu nie przekracza bezpiecznego zakresu, zwykle 1/4 do 1/3 wysokości krokwi.
- Wykonuję próbne przyłożenie na sucho, zanim dociągnę element na stałe.
- Docinam resztę krokwi według szablonu, a nie według oka.
- Po cięciu wyrównuję postrzępione włókna i zabezpieczam świeże drewno preparatem zgodnym z technologią robót.
Jeśli po przymiarce widzę, że krokiew opiera się punktowo albo klinuje się w złym miejscu, poprawiam szablon, a nie „dopycham” elementu siłą. To drobiazg, który później robi wielką różnicę. Dopiero gdy cięcie jest pewne, przechodzę do mocowania, bo samo wycięcie bez poprawnego montażu nie daje jeszcze bezpiecznego połączenia.
Najczęstsze błędy, które wychodzą dopiero po montażu
Widziałem już wiele więźb, które z daleka wyglądały poprawnie, a po dokładniejszym sprawdzeniu okazywało się, że problem siedzi właśnie w połączeniu krokiew-murłata. Najgorsze jest to, że takie błędy często nie dają od razu spektakularnej awarii. Najpierw pojawiają się drobne odkształcenia, skrzypienie, nierówny rozkład obciążeń, a dopiero później kłopoty na większą skalę.
- Zbyt głęboki zacios - osłabia krokiew w miejscu, które i tak intensywnie pracuje na zginanie.
- Za mała powierzchnia oparcia - krokiew nie dociska stabilnie do murłaty i łatwiej pracuje w przemieszczeniu.
- Zły kąt cięcia - detal niby „się schodzi”, ale w rzeczywistości przenosi siły nie tak, jak powinien.
- Kopiowanie jednego elementu bez kontroli - każda odchyłka murłaty i każdego końca krokwi wraca potem w połaci.
- Pozostawienie poszarpanych włókien - drewno na krawędzi wrębu szybciej chłonie wilgoć i gorzej pracuje.
- Oparcie całego detalu wyłącznie na jednym łączniku - w układzie rozporowym to zbyt mało.
- Brak kontroli murłaty - jeśli jest źle wypoziomowana albo słabo zakotwiona, nawet dobry zacios nie uratuje konstrukcji.
Najprostsza zasada, jaką stosuję, brzmi tak: najpierw geometria, potem cięcie, na końcu dopiero mocowanie. Gdy wiem, czego unikać, łatwiej porównać same rozwiązania i wybrać to, które naprawdę pasuje do dachu.
Zacios, metalowe łączniki czy tradycyjny zamek
Nie wybieram rozwiązania na podstawie przyzwyczajenia cieśli, tylko na podstawie geometrii dachu, obciążeń i tego, ile miejsca daje detal. W jednych konstrukcjach najlepiej działa prosty zacios, w innych lepiej sprawdza się połączenie wspomagane łącznikiem metalowym, a czasem sens ma bardziej rozbudowany zamek ciesielski. Każde z tych rozwiązań ma swoje miejsce.
| Rozwiązanie | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Klasyczny zacios w krokwi | Przy prostych dachach i czytelnym oparciu na murłacie | Szybki, czytelny, łatwy do powtórzenia na większej liczbie elementów | Wymaga precyzji i nie może być zbyt głęboki |
| Zacios z dodatkowym łącznikiem metalowym | Gdy chcesz poprawić stateczność połączenia bez komplikowania geometrii | Daje pewniejszy montaż, dobrze działa przy trudniejszym detalu | Łącznik nie zastępuje poprawnego oparcia i zgodności z projektem |
| Tradycyjny zamek ciesielski | Przy bardziej wymagających więźbach lub tam, gdzie liczy się większa powierzchnia styku | Bardzo solidne połączenie i dobra praca na docisk | Pracochłonny, wymaga doświadczenia i dokładnego trasowania |
| Połączenie bez zaciosu | Tylko wtedy, gdy przewiduje to projekt i sposób przenoszenia obciążeń | Oszczędza drewno w przekroju krokwi | Nie jest domyślnym wyborem dla każdego dachu i wymaga pewnego systemu mocowania |
W układach rozporowych nie lekceważę tego, że sama śruba czy pojedynczy wkręt ciesielski może nie przejąć wszystkich sił. Jeśli geometria dachu jest wymagająca, lepiej postawić na detal, który wynika z obliczeń i projektu, niż na rozwiązanie „bo tak się robiło”. To prowadzi mnie do jeszcze jednego punktu: murłata i jej zakotwienie są równie ważne jak sama krokiew.
Na co zwracam uwagę przy murłacie i rozporze dachu
Murłata nie może być traktowana jak zwykła belka pod krokwie. Ona przejmuje siły z całej połaci i przekazuje je dalej na ściany, więc musi być równo ułożona, dobrze zakotwiona i zgodna z projektem. W wielu projektach spotyka się kotwy stalowe M16 w rozstawie około 1,5 m, ale to zawsze projekt decyduje o ostatecznym układzie, a nie przyzwyczajenie wykonawcy.
Przy dachach krokwiowo-jętkowych i stromych szczególnie pilnuję trzech rzeczy:
- czy murłata nie ma lokalnych skręceń i przechyłów,
- czy strefa oparcia krokwi daje wystarczający docisk,
- czy zacios nie zabiera zbyt dużo z przekroju krokwi w miejscu największej pracy.
Jeśli dach ma długi okap, temat robi się jeszcze bardziej wrażliwy. Wtedy wycięcie w krokwi nie może przypadkiem osłabić elementu tam, gdzie pracuje on najbardziej. W praktyce właśnie przy takich detalach widać różnicę między montażem „na szybko” a pracą wykonaną porządnie. Gdy ten poziom jest dopięty, zostają już tylko detale, które decydują o trwałości całego połączenia.
Drobne rzeczy, które robią różnicę na lata
Jeżeli miałbym wskazać jedną zasadę, to powiedziałbym tak: dobry detal nie zaczyna się od piły, tylko od kontroli warunków. Sprawdzam wilgotność i jakość drewna, prostoliniowość krokwi, poziom murłaty, głębokość wrębu oraz to, czy cięcie nie zostawiło osłabionych włókien. To nie są dodatki. To jest podstawa.
W dobrze wykonanym połączeniu krokiew nie „wisi” na łączniku i nie wciska się na siłę w drewno. Ona siedzi pewnie, pracuje przewidywalnie i przenosi obciążenia tak, jak założył projektant. Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: nie największe cięcie wygrywa, tylko najdokładniejsze. W dachu, który ma służyć latami, dokładność tego jednego detalu bardzo szybko zamienia się w spokój na całej połaci.
