Ile rur spustowych na dach płaski? Klucz do prawidłowego odwodnienia

Projektowanie systemu odwodnienia dachu płaskiego to zadanie, które wymaga precyzji i znajomości obowiązujących norm. Choć na pierwszy rzut oka może wydawać się skomplikowane, zrozumienie kluczowych zasad i parametrów pozwala na stworzenie bezpiecznego i efektywnego rozwiązania. Ten artykuł ma na celu dostarczenie kompleksowych informacji na temat obliczania wymaganej liczby rur spustowych dla dachów płaskich. Dowiesz się, jak precyzyjnie określić zapotrzebowanie na wpusty dachowe, bazując na normie PN-EN 12056-3, oraz poznasz kluczowe czynniki wpływające na efektywność systemu odwadniającego. Artykuł jest niezbędnym przewodnikiem dla każdego, kto projektuje, buduje lub modernizuje budynek z dachem płaskim, zapewniając skuteczne i bezpieczne odprowadzenie wody deszczowej.

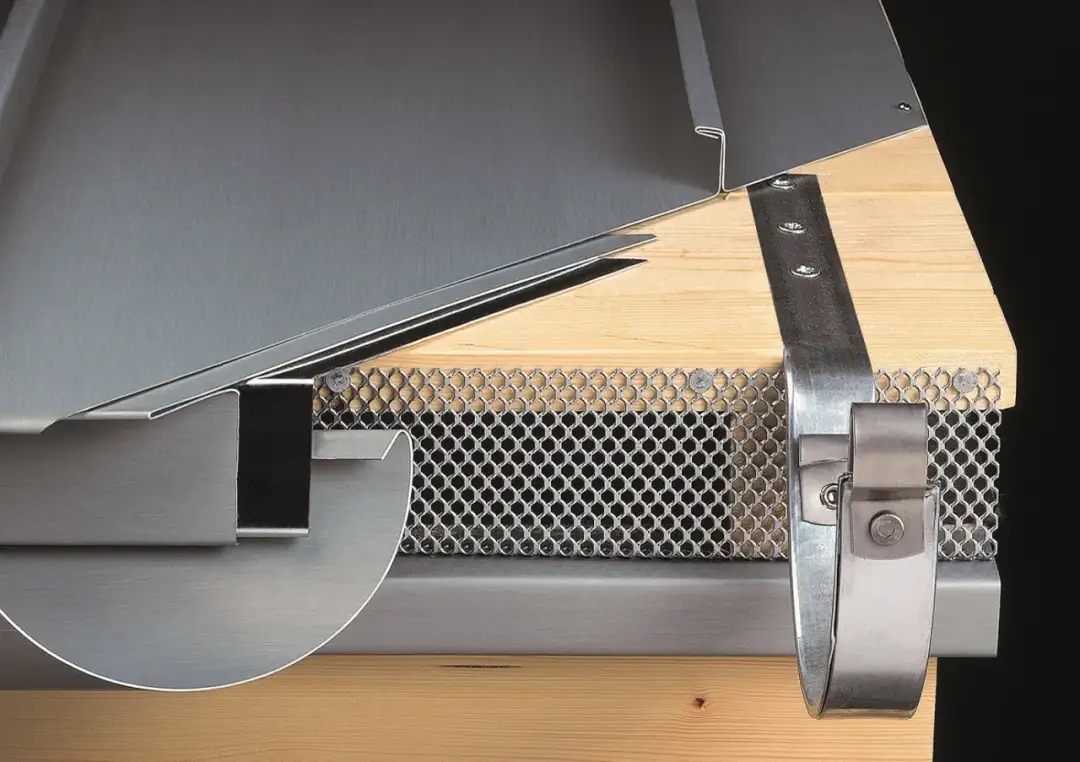

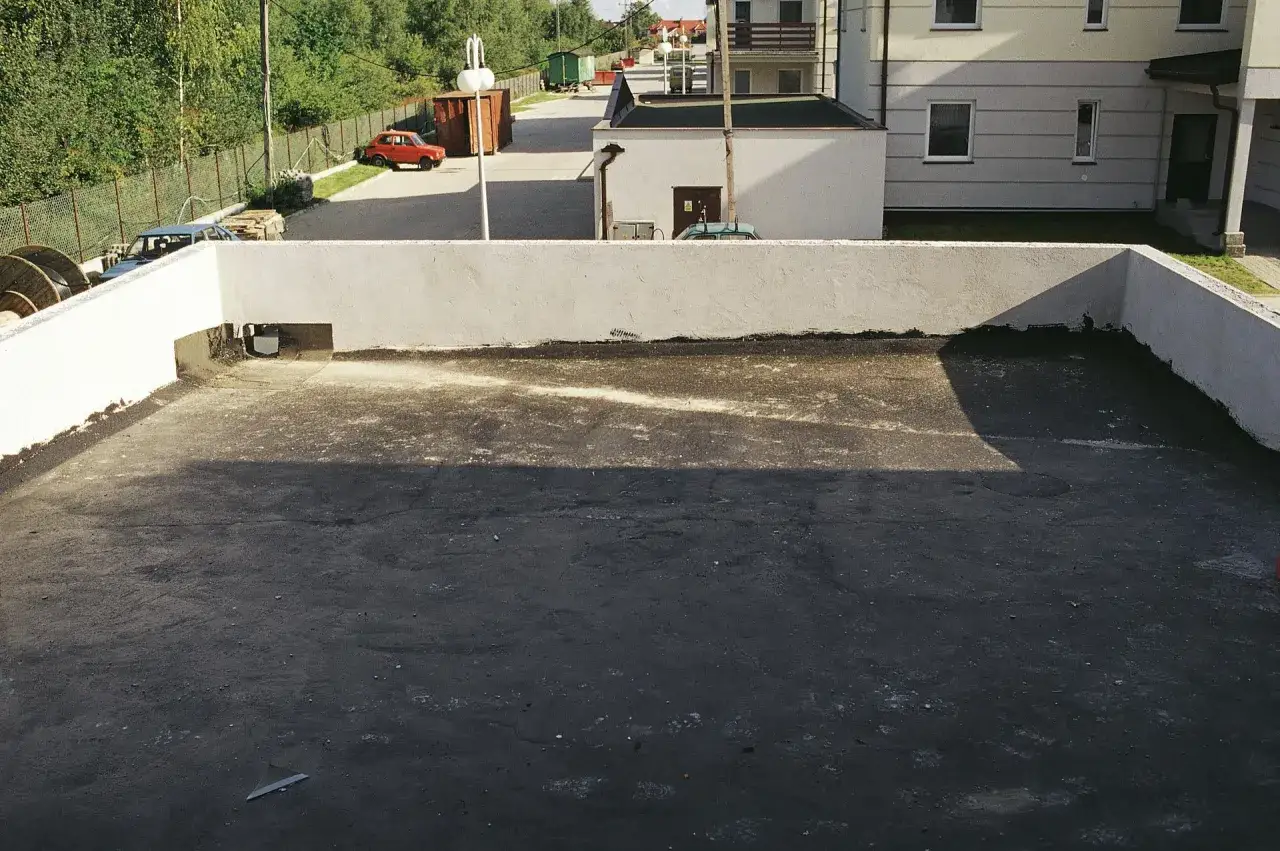

Dlaczego precyzyjne obliczenie liczby rur spustowych to absolutna konieczność

Moje doświadczenie jako inżyniera wielokrotnie pokazało, że niedoszacowanie liczby wpustów dachowych na płaskim dachu to prosta droga do poważnych problemów. Prawidłowe odwodnienie to nie tylko kwestia estetyki czy komfortu użytkowania, ale przede wszystkim fundamentalny element bezpieczeństwa konstrukcji. Zbyt mała liczba punktów odpływu wody deszczowej może prowadzić do kumulacji wody, a w konsekwencji do przeciążenia dachu i potencjalnego zagrożenia jego stabilności. Dlatego też, zanim przejdziemy do konkretnych metod obliczeniowych, musimy zrozumieć, dlaczego dokładność w tym procesie jest absolutnie kluczowa.

Czym grozi zbyt mała liczba wpustów na dachu płaskim

Gromadzenie się wody na dachu płaskim, zjawisko znane jako "kałuże", to pierwszy sygnał ostrzegawczy. Woda, która nie może znaleźć ujścia, zaczyna obciążać konstrukcję dachu. W skrajnych przypadkach, zwłaszcza podczas intensywnych opadów deszczu lub topnienia śniegu, może to doprowadzić do przeciążenia konstrukcji i ryzyka jej zawalenia. Ale to nie wszystko. Długotrwałe zaleganie wody negatywnie wpływa na stan hydroizolacji, prowadząc do jej uszkodzeń i przenikania wilgoci do wnętrza budynku. To z kolei może skutkować rozwojem pleśni, uszkodzeniem materiałów wykończeniowych i obniżeniem komfortu cieplnego. Ponadto, ciągłe narażenie materiałów dachowych na działanie wody przyspiesza ich starzenie się i degradację, skracając żywotność całej konstrukcji dachowej.

Dlaczego proste zasady "jedna rura na X metrów" często zawodzą

Często spotykam się z uproszczonymi regułami, typu "jedna rura spustowa na 75-100 m² dachu płaskiego". Choć mogą one stanowić pewien punkt wyjścia dla bardzo prostych, niewielkich obiektów, w większości przypadków są one niewystarczające i potencjalnie mylące. Dlaczego? Ponieważ nie uwzględniają one kluczowych czynników, które mają decydujący wpływ na efektywność systemu odwadniającego. Mowa tu o lokalnej intensywności opadów, która może się znacznie różnić w zależności od regionu Polski, specyfice samego dachu (np. jego kształcie, rodzaju pokrycia) czy też wydajności zastosowanych wpustów dachowych. Profesjonalne projektowanie wymaga podejścia opartego na konkretnych danych i obliczeniach, a nie na ogólnikach.

Jak obliczyć liczbę rur spustowych? Krok po kroku według normy PN-EN 12056-3

Aby zapewnić skuteczne i bezpieczne odprowadzenie wody z dachu płaskiego, kluczowe jest zastosowanie metodyki obliczeniowej opartej na normie PN-EN 12056-3. Norma ta, dotycząca systemów kanalizacji grawitacyjnej wewnątrz budynków i przewodów deszczowych, dostarcza nam narzędzi do precyzyjnego określenia zapotrzebowania na wpusty dachowe. Proces ten składa się z kilku etapów, które musimy przejść krok po kroku, uwzględniając wszystkie istotne parametry.

Krok 1: Określ efektywną powierzchnię dachu (A)

Pierwszym krokiem jest dokładne określenie tzw. efektywnej powierzchni dachu (A). Jest to nic innego jak rzut poziomy tej części dachu, z której woda deszczowa ma być odprowadzona do konkretnego wpustu. Pamiętajmy, że jednostką tej powierzchni są metry kwadratowe (m²). Precyzyjne wyznaczenie tej wartości jest kluczowe, ponieważ stanowi ona podstawę do dalszych obliczeń. Warto zwrócić uwagę na wszelkie elementy wystające ponad dach, które mogą wpływać na sposób spływu wody.

Krok 2: Sprawdź miarodajne natężenie opadów dla Twojej lokalizacji w Polsce (r)

Kolejnym niezwykle ważnym parametrem jest miarodajne natężenie opadów (r). Jest to wartość, która określa, jak intensywny deszcz możemy spodziewać się w danej lokalizacji. Norma PN-EN 12056-3 pozwala na przyjęcie danych statystycznych, jednak w praktyce w Polsce często stosuje się wartość co najmniej 300 litrów na sekundę na hektar (l/(s·ha)). Jest to nawiązanie do wycofanej już normy PN-92/B-01707, która stanowiła pewien standard. W przypadku projektów o podwyższonych wymaganiach bezpieczeństwa, lub w regionach szczególnie narażonych na ekstremalne zjawiska pogodowe, projektanci mogą brać pod uwagę tzw. deszcz "stuletni", czyli teoretycznie najintensywniejszy opad, jaki może wystąpić w danym okresie. Uzyskanie dokładnych danych meteorologicznych dla konkretnej lokalizacji jest kluczowe dla prawidłowego zaprojektowania systemu.

Krok 3: Dobierz współczynnik spływu (C) do rodzaju pokrycia dachowego

Trzecim elementem układanki jest współczynnik spływu (C). Ten parametr odzwierciedla, w jakim stopniu woda opadowa jest w stanie swobodnie spłynąć z powierzchni dachu. Zależy on bezpośrednio od rodzaju pokrycia dachowego. Dla dachów płaskich o niewielkim spadku, dachów pokrytych warstwą żwiru, a także dla tzw. dachów zielonych, współczynnik ten będzie mniejszy od 1, zazwyczaj przyjmuje się wartości w zakresie od 0,5 do 0,8. Niższa wartość oznacza większe opóźnienie w spływie wody, co jest naturalne dla bardziej przepuszczalnych lub nierównych powierzchni. Zrozumienie tego współczynnika pozwala na dokładniejsze oszacowanie ilości wody, która faktycznie dotrze do wpustów w określonym czasie.

Krok 4: Poznaj wydajność wybranego wpustu dachowego (Qwp)

Ostatnim, ale równie ważnym parametrem jest wydajność hydrauliczna wpustu dachowego (Qwp). Jest to maksymalna ilość wody, jaką dany wpust jest w stanie przyjąć i odprowadzić, wyrażona w litrach na sekundę (l/s). Ta wartość jest ściśle określona przez producenta danego wpustu i zależy od wielu czynników, takich jak jego konstrukcja, średnica (np. popularne DN 70, DN 100, DN 125), a także wysokość spiętrzenia wody nad wpustem. Wybierając konkretny model wpustu, musimy zapoznać się z jego specyfikacją techniczną, aby mieć pewność, że spełni on wymagania projektowe. Wydajność wpustu jest kluczowym elementem decydującym o liczbie potrzebnych punktów odpływu.

Wzór i praktyczny przykład – policz to sam dla swojego dachu

Mając już wszystkie potrzebne dane, możemy przejść do obliczeń. Ilość odpływającej wody (Q) obliczamy ze wzoru: Q = A * r * C. Następnie, aby określić wymaganą liczbę wpustów dachowych, dzielimy całkowity obliczony odpływ (Q) przez wydajność jednego, wybranego wpustu (Qwp). Liczba wpustów powinna być zaokrąglona w górę do najbliższej liczby całkowitej.

Przyjrzyjmy się praktycznemu przykładowi. Załóżmy, że mamy dach o efektywnej powierzchni A = 100 m². Miarodajne natężenie opadów dla tej lokalizacji wynosi r = 300 l/(s·ha). Dach pokryty jest żwirem, więc przyjmujemy współczynnik spływu C = 0,8. Wybrany przez nas wpust dachowy ma wydajność Qwp = 5 l/s.

Najpierw obliczamy całkowity przepływ wody: Q = 100 m² * 300 l/(s·ha) * 0,8 = 24 000 l/s. Pamiętajmy, że 1 ha to 10 000 m², więc Q = 100 m² * (300 l/(s * 10000 m²)) * 0,8 = 0,0024 l/s. Teraz dzielimy całkowity przepływ przez wydajność jednego wpustu: Liczba wpustów = Q / Qwp = 0,0024 l/s / 5 l/s = 0,48.

Ponieważ nie możemy zainstalować ułamkowej części wpustu, zaokrąglamy wynik w górę do najbliższej liczby całkowitej. W tym przypadku potrzebujemy 1 wpustu dachowego. Ten prosty przykład pokazuje, jak ważne jest uwzględnienie wszystkich parametrów, aby uniknąć błędów w projektowaniu.

Grawitacja czy podciśnienie? Który system odwadniania dachu płaskiego wybrać

Wybór odpowiedniego systemu odwadniania dachu płaskiego to decyzja, która ma znaczący wpływ na jego efektywność, koszty instalacji oraz późniejszą eksploatację. Wyróżniamy dwa główne typy systemów: grawitacyjny i podciśnieniowy (syfonowy). Każdy z nich ma swoje specyficzne cechy, zalety i wady, które należy rozważyć w kontekście konkretnego projektu.

System grawitacyjny – klasyczne i sprawdzone rozwiązanie

System grawitacyjny jest najbardziej tradycyjnym i powszechnie stosowanym rozwiązaniem. Jego działanie opiera się na prostych prawach fizyki swobodnym spływie wody pod wpływem grawitacji. W tym systemie rury spustowe są częściowo wypełnione wodą, a do ich prawidłowego działania niezbędne jest zachowanie odpowiednich spadków. Główne zalety systemu grawitacyjnego to jego prostota konstrukcji i zazwyczaj niższe koszty początkowe. Niestety, ma on również swoje wady: wymaga stosowania rur o większych średnicach w porównaniu do systemów podciśnieniowych, konieczność precyzyjnego formowania spadków na dachu, a także mniejszą wydajność w porównaniu do systemów syfonowych przy tej samej średnicy rury.

System podciśnieniowy (syfonowy) – kiedy warto w niego zainwestować

System podciśnieniowy, znany również jako syfonowy, to bardziej zaawansowane technologicznie rozwiązanie. Jego działanie opiera się na specjalnych wpustach dachowych, które po osiągnięciu pewnego poziomu wody uniemożliwiają zasysanie powietrza. Prowadzi to do pełnego wypełnienia rur wodą i wytworzenia podciśnienia, które "zasysa" wodę z dachu. Kluczową zaletą tego systemu jest jego znacznie większa wydajność, która pozwala na stosowanie rur o mniejszych średnicach, nawet przy dużych powierzchniach dachów. Co więcej, system podciśnieniowy nie wymaga zachowania spadków w rurach, co daje dużą swobodę w projektowaniu i umożliwia prowadzenie rur poziomo. Warto zainwestować w ten system, gdy mamy do czynienia z dużymi połaciami dachowymi, skomplikowanymi układami rynien lub gdy ograniczenia przestrzenne uniemożliwiają stosowanie rur o dużych średnicach. Należy jednak pamiętać, że projektowanie systemów podciśnieniowych wymaga specjalistycznego oprogramowania.

Porównanie wydajności: ile wody odprowadzi rura DN100 w obu systemach

Aby zobrazować różnicę w wydajności, porównajmy typową sytuację: rura spustowa o średnicy DN100. W systemie grawitacyjnym, gdzie rura jest tylko częściowo wypełniona wodą, jej wydajność może być ograniczona. Natomiast w systemie podciśnieniowym, dzięki pełnemu wypełnieniu rury i wytworzonemu podciśnieniu, ta sama rura DN100 jest w stanie odprowadzić znacznie większą ilość wody. Różnica ta może być nawet kilkukrotna, co oznacza, że dla tej samej ilości odprowadzanej wody, w systemie podciśnieniowym możemy zastosować rury o mniejszej średnicy, co przekłada się na oszczędność materiałów i miejsca. Jest to kluczowa zaleta, która często decyduje o wyborze systemu syfonowego przy większych inwestycjach.

Rozmieszczenie wpustów dachowych – gdzie je umieścić, aby działały najskuteczniej

Samo obliczenie wymaganej liczby wpustów to dopiero połowa sukcesu. Równie ważne jest ich prawidłowe rozmieszczenie na dachu. Niewłaściwa lokalizacja może sprawić, że nawet najlepiej zaprojektowany system nie będzie działał optymalnie. Moim celem jest zawsze zapewnienie, aby woda deszczowa była efektywnie kierowana do punktów odpływu, eliminując ryzyko powstawania zastojów i "martwych stref".

Zasady lokalizacji wpustów głównych – jak unikać "martwych stref"

Podstawową zasadą jest równomierne rozmieszczenie wpustów na całej powierzchni dachu, tak aby każdy obszar miał zapewniony efektywny odpływ. Należy unikać umieszczania wpustów w samych narożnikach dachu, chyba że jest to uzasadnione specyfiką konstrukcji lub obliczeniami. Zbyt bliskie umieszczenie wpustów obok siebie jest również nieekonomiczne i nieefektywne. Kluczowe jest również uwzględnienie lokalizacji wszelkich elementów konstrukcyjnych, takich jak kominy, świetliki czy attyki, które mogą stanowić przeszkody dla swobodnego spływu wody. Celem jest stworzenie takiego układu, który zapewni, że woda będzie naturalnie kierowana w stronę wpustów, bez tworzenia się obszarów, gdzie woda zalega.

Formowanie spadków kopertowych – klucz do sprawnego przepływu wody

Niezwykle istotnym elementem, który ściśle wiąże się z rozmieszczeniem wpustów, jest formowanie spadków kopertowych. Na dachu płaskim, który z natury nie ma dużego nachylenia, spadki te są kluczowe dla zapewnienia sprawnego przepływu wody. Zazwyczaj projektuje się je na poziomie 1-2%. Prawidłowo wykonane spadki kierują wodę deszczową bezpośrednio w stronę wpustów, zapobiegając jej zaleganiu i tworzeniu się kałuż. W przypadku systemów podciśnieniowych spadek nie jest wymagany w rurach poziomych, ale nadal ważne jest, aby powierzchnia dachu była odpowiednio ukształtowana, aby woda mogła swobodnie dotrzeć do wpustów.

System awaryjny – Twoja polisa ubezpieczeniowa na wypadek ekstremalnej ulewy

Nawet najlepiej zaprojektowany i wykonany system odwodnienia głównego może ulec awarii lub okazać się niewystarczający w obliczu ekstremalnych warunków pogodowych. Dlatego też, system odwodnienia awaryjnego jest absolutnie kluczowy dla bezpieczeństwa każdego dachu płaskiego, a w szczególności tych z attyką. Traktuję go jako swoistą polisę ubezpieczeniową, która chroni konstrukcję budynku przed katastrofalnymi skutkami nadmiernych opadów.

Dlaczego każdy dach z attyką musi mieć odwodnienie awaryjne

Dachy płaskie otoczone attykami stanowią szczególną grupę, dla której odwodnienie awaryjne jest nie tylko zalecane, ale wręcz obligatoryjne. Attyska bariera, choć estetyczna, w przypadku awarii głównego systemu odprowadzania wody, może doprowadzić do jej gromadzenia się na dachu. System awaryjny ma za zadanie bezpiecznie odprowadzić nadmiar wody, zapobiegając jej spiętrzeniu i przeciążeniu konstrukcji dachowej. Jest to zabezpieczenie przed skutkami niedrożności głównego systemu (np. z powodu zanieczyszczeń) lub wystąpienia opadów o intensywności przekraczającej wartości obliczeniowe dla systemu podstawowego. Przepisy budowlane i dobra praktyka inżynierska jednoznacznie wskazują na konieczność stosowania tego typu zabezpieczeń.

Przelewy w attyce czy dodatkowe wpusty – co mówi prawo i praktyka

W praktyce stosuje się dwa główne rozwiązania odwodnienia awaryjnego. Pierwszym są przelewy w attyce specjalnie zaprojektowane otwory w murze attyki, które pozwalają na odprowadzenie nadmiaru wody ponad poziom dachu. Drugim rozwiązaniem są dodatkowe wpusty awaryjne, umieszczone na powierzchni dachu, które działają niezależnie od systemu głównego. Oba te rozwiązania są dopuszczalne i powinny być projektowane zgodnie z obowiązującymi normami. Kluczowe jest, aby system awaryjny był zaprojektowany tak, aby w sytuacji kryzysowej mógł efektywnie przejąć i odprowadzić nadmiar wody, chroniąc budynek przed zalaniem.

Jak obliczyć wydajność systemu awaryjnego

Obliczenia wydajności systemu awaryjnego różnią się od obliczeń dla systemu podstawowego. Ponieważ ma on działać w sytuacjach krytycznych, jego projektowanie musi uwzględniać wyższe wartości intensywności opadów. Celem jest zapewnienie, że nawet w przypadku najbardziej ekstremalnych zjawisk pogodowych lub jednoczesnej awarii systemu głównego, dach będzie bezpieczny. Dokładne wartości natężenia opadów dla systemu awaryjnego powinny być określone przez projektanta w oparciu o analizę lokalnych warunków meteorologicznych oraz wymagania normatywne, często przyjmując wartości znacznie wyższe niż dla systemu podstawowego.

Najczęstsze błędy przy projektowaniu odwodnienia dachu płaskiego – jak ich unikać

Niestety, w mojej praktyce zawodowej spotykam się z wieloma błędami popełnianymi na etapie projektowania i wykonania systemów odwodnienia dachów płaskich. Ich unikanie jest kluczowe dla zapewnienia długoterminowej funkcjonalności i bezpieczeństwa. Poniżej przedstawiam najczęściej występujące problemy i wskazówki, jak im zapobiegać.

Błąd nr 1: Ignorowanie wagi odwodnienia awaryjnego

To jeden z najpoważniejszych błędów. Pomijanie systemu odwodnienia awaryjnego lub niedoszacowanie jego wydajności jest jak jazda samochodem bez pasów bezpieczeństwa. W przypadku ekstremalnych opadów lub awarii głównego systemu, skutki mogą być katastrofalne od zalania budynku po uszkodzenie konstrukcji. Zawsze należy projektować i instalować system awaryjny, traktując go jako integralną część całego systemu odwodnienia.

Błąd nr 2: Niedoszacowanie intensywności opadów w regionie

Często spotykam się z sytuacją, gdy projektanci przyjmują zbyt niskie wartości miarodajnego natężenia opadów. Wynika to zazwyczaj z braku dostępu do aktualnych i wiarygodnych danych meteorologicznych lub z chęci "zaoszczędzenia" na ilości wpustów i rur. Pamiętajmy, że klimat się zmienia, a ekstremalne zjawiska pogodowe stają się coraz częstsze. Konieczne jest korzystanie z rzetelnych danych dla danej lokalizacji, aby uniknąć niedowymiarowania systemu.

Przeczytaj również: Więźba dachowa: sprawdzone metody obliczeń i kluczowe wzory

Błąd nr 3: Niewłaściwe rozmieszczenie wpustów i brak spadków

Kolejnym powszechnym błędem jest nieprawidłowe rozmieszczenie wpustów dachowych. Umieszczanie ich w niewłaściwych miejscach, zbyt blisko siebie lub w narożnikach, a także brak lub niewłaściwe wykonanie spadków na dachu, prowadzi do powstawania zastojów wody. Nawet jeśli obliczenia matematyczne są poprawne, to brak efektywnego kierowania wody do wpustów sprawia, że cały system działa nieprawidłowo. Zawsze należy dbać o to, aby woda miała swobodną drogę spływu do punktów odpływu.

Prawidłowe odwodnienie dachu płaskiego – gwarancja bezpieczeństwa na lata

Podsumowując, prawidłowe zaprojektowanie i wykonanie systemu odwodnienia dachu płaskiego to proces, który wymaga uwagi, wiedzy i przestrzegania obowiązujących norm. Kluczowe jest precyzyjne obliczenie liczby wpustów i rur spustowych, uwzględniające takie czynniki jak powierzchnia dachu, lokalne natężenie opadów, współczynnik spływu i wydajność wpustów. Należy również rozważyć wybór między systemem grawitacyjnym a podciśnieniowym, a przede wszystkim nigdy nie zapominać o systemie odwodnienia awaryjnego. Profesjonalne podejście do tego zagadnienia, zgodne z normą PN-EN 12056-3 i dobrą praktyką inżynierską, jest inwestycją w bezpieczeństwo, trwałość i komfort użytkowania całego budynku. Tylko kompleksowe i świadome podejście gwarantuje spokój na lata, chroniąc przed nieprzewidzianymi problemami związanymi z wodą opadową.
