Wystarczy źle ułożona uszczelka albo zarysowany koniec rury, by po kilku miesiącach pojawił się wyciek, zapach ścieków lub rozszczelnienie przewodu. Połączenie kielichowe jest jednym z najczęściej stosowanych sposobów łączenia rur kanalizacyjnych, dlatego wyjaśniam, jak działa, z jakich elementów się składa i jak wykonać je bez typowych błędów. Uwzględniam instalacje z PVC-U i PP, kanalizację wewnętrzną oraz przewody układane w gruncie.
Najważniejsze zasady szczelnego połączenia rur kanalizacyjnych
- Kielich to poszerzony koniec rury lub kształtki, do którego wsuwa się bosy koniec drugiego elementu.
- Za szczelność odpowiada przede wszystkim uszczelka elastomerowa, a nie klej.
- Przed montażem trzeba sprawdzić czystość, stan uszczelki i brak zarysowań na rurze.
- Do wsuwania stosuje się wyłącznie dedykowany środek poślizgowy, nie olej ani smar techniczny.
- W wielu systemach pozostawia się około 10 mm luzu dylatacyjnego, ale decyduje instrukcja producenta.
Jak działa złącze kielichowe w kanalizacji

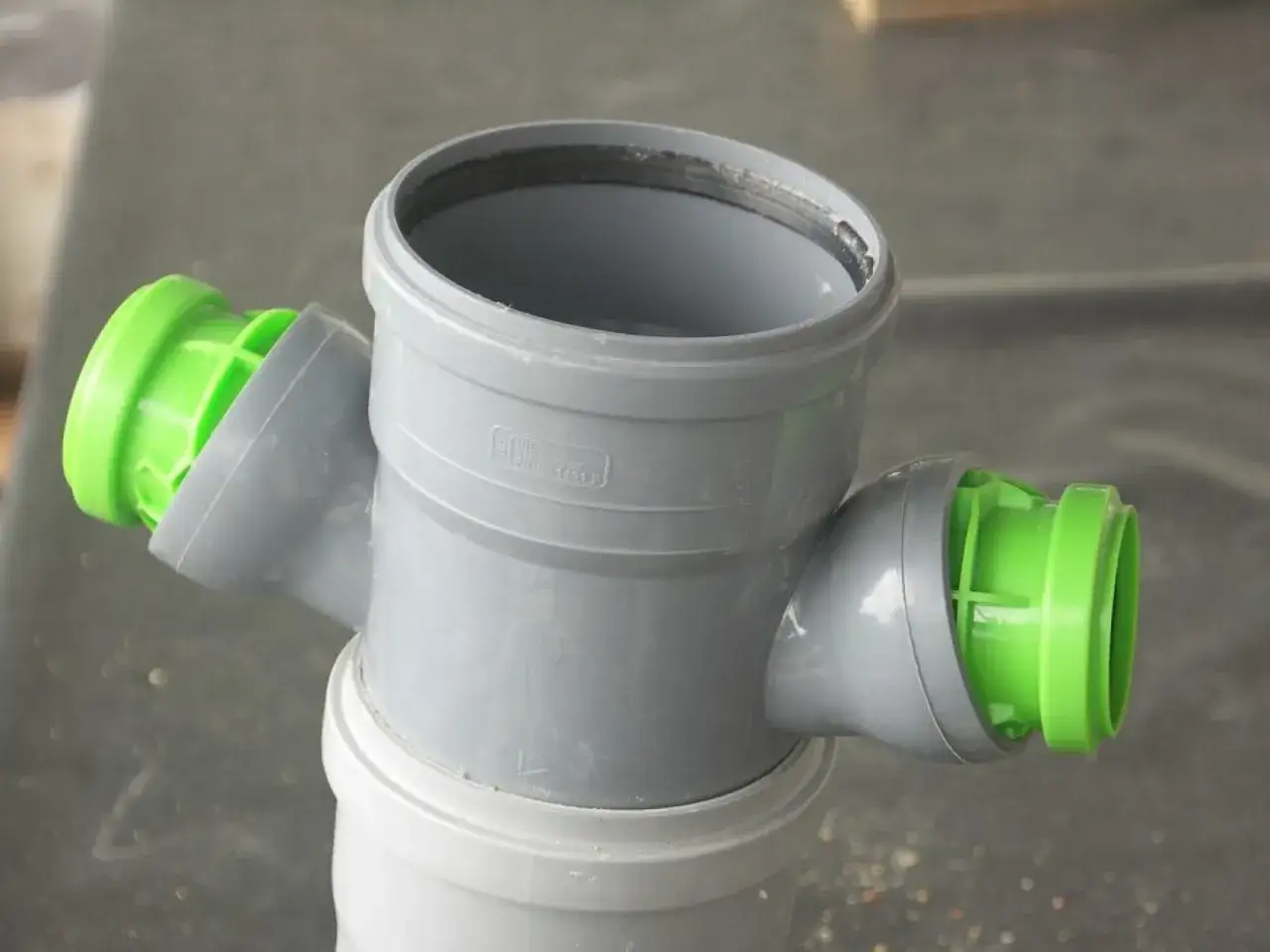

Budowa jest prosta. Jeden koniec rury ma fabrycznie poszerzony fragment, czyli kielich, a drugi pozostaje prosty i nazywa się końcem bosym. Po wsunięciu końca bosego do kielicha uszczelka zostaje dociśnięta na całym obwodzie i blokuje przepływ ścieków oraz powietrza.
W kanalizacji sanitarnej i deszczowej takie rozwiązanie pracuje zwykle jako złącze bezciśnieniowe. Nie przenosi ono wysokiego ciśnienia jak połączenia stosowane w instalacjach wodociągowych, ale musi zachować szczelność przy przepływie ścieków, zmianach temperatury i niewielkich przemieszczeniach przewodu.
Najczęściej spotyka się rury PVC-U i PP. W kanalizacji zewnętrznej stosuje się również kamionkę oraz żeliwo, przy czym każdy materiał ma własny typ uszczelki, geometrię kielicha i wymagania montażowe. Nie należy zakładać, że elementy różnych systemów będą pasować tylko dlatego, że mają tę samą średnicę nominalną.
Gdzie stosuje się takie rozwiązanie
- w podejściach i pionach kanalizacji wewnętrznej,
- w przyłączach kanalizacyjnych,
- w przewodach kanalizacji sanitarnej i deszczowej układanych w gruncie,
- w połączeniach rur z kształtkami, studzienkami i przejściami przez przegrody.
Dla rur PVC-U przeznaczonych do podziemnej, bezciśnieniowej kanalizacji punktem odniesienia jest PN-EN 1401-1+A1:2023-09. Sama norma nie zastępuje projektu ani instrukcji montażu. Określa wymagania dla systemu, natomiast producent może wskazać konkretne typy uszczelek, sposób smarowania czy dopuszczalny zakres temperatur.
Jak prawidłowo wykonać połączenie krok po kroku
Najwięcej problemów powstaje nie przez skomplikowaną technikę, lecz przez pośpiech. Zawsze sprawdzam połączenie przed wsunięciem rury, bo poprawienie błędu po zasypaniu wykopu albo zabudowaniu pionu jest znacznie trudniejsze.
- Oczyść elementy. Usuń piasek, pył, resztki opakowania i wodę z kielicha, uszczelki oraz końca bosego.
- Sprawdź uszczelkę. Powinna leżeć równo w rowku, bez skręcenia, pęknięć i wysuniętych fragmentów.
- Oceń koniec rury. Jeśli rura była cięta, krawędź trzeba wyrównać i sfazować zgodnie z instrukcją systemu.
- Nałóż środek poślizgowy. Smaruje się zwykle koniec wsuwany lub uszczelkę, zależnie od zaleceń producenta.
- Ustaw elementy osiowo. Rura nie może wchodzić do kielicha pod kątem, bo może podwinąć uszczelkę.
- Wsuń koniec bosy. Przy większych średnicach użyj przyrządu montażowego, zamiast uderzać młotkiem w rurę.
- Sprawdź głębokość wsunięcia. Znak montażowy powinien znaleźć się w położeniu określonym przez producenta.
- Zapewnij kompensację. W systemach, które tego wymagają, cofnij rurę o około 10 mm, aby pozostawić miejsce na wydłużenie termiczne.
Do poślizgu używaj preparatu przeznaczonego do danego tworzywa i uszczelek. Olej, smar samochodowy oraz płyn do naczyń mogą uszkodzić elastomer albo zmienić jego właściwości. Ten drobny etap często decyduje o tym, czy uszczelka pozostanie na miejscu.
Cięcie i fazowanie rur
Rurę należy ciąć prostopadle do osi. Po cięciu krawędź trzeba wygładzić, a w wielu systemach także wykonać fazę pod kątem około 15 stopni. Dokładny kąt i długość fazy mogą być określone przez producenta, dlatego nie należy kopiować parametrów z innego systemu.
Ostre zadziory działają jak nóż podczas wsuwania rury i mogą przeciąć wargę uszczelki. Jeśli połączenie wymaga nadzwyczaj dużej siły, zwykle oznacza to zabrudzenie, złe ustawienie, niewłaściwe smarowanie albo niezgodność elementów.
Jak dobrać materiał i rodzaj uszczelnienia
Wybór nie kończy się na sprawdzeniu średnicy. Trzeba dopasować materiał rury, klasę sztywności, rodzaj uszczelki i przeznaczenie przewodu. Rura do kanalizacji wewnętrznej nie jest automatycznie odpowiednia do układania w gruncie, nawet jeśli ma podobny kolor i średnicę.
| System | Typowe zastosowanie | Najważniejsza cecha montażu |
|---|---|---|
| PVC-U | Kanalizacja zewnętrzna i przyłącza | Połączenie na uszczelkę, często z kontrolą głębokości wsunięcia |
| PP | Kanalizacja wewnętrzna i wybrane systemy zewnętrzne | Dobra odporność na temperaturę, wymagane elementy jednego systemu |
| Kamionka | Sieci kanalizacyjne i odcinki o wysokiej odporności chemicznej | Specjalna uszczelka i większa ostrożność przy ustawianiu rur |
| Żeliwo | Kanalizacja wymagająca odporności ogniowej i akustycznej | Najczęściej stosuje się uszczelki systemowe oraz obejmy lub złączki |
W przypadku rur zewnętrznych ważna jest także klasa sztywności SN. Informuje ona o odporności przewodu na obciążenia z gruntu i ruchu nad powierzchnią. Sama szczelność kielicha nie naprawi źle przygotowanego wykopu, niewłaściwej podsypki ani zbyt płytkiego przykrycia.
Uszczelki bywają wykonane z EPDM, TPE lub innych elastomerów. Nie wymieniałbym ich przypadkowo na produkt „o podobnym rozmiarze”, ponieważ różnica w profilu wargi może powodować nieszczelność mimo pozornie prawidłowego montażu.
Co najczęściej psuje szczelność
Najczęstszy błąd to wsuwanie rury do zabrudzonego kielicha. Drobina piasku może utworzyć kanał przecieku, a podwinięta uszczelka po kilku cyklach pracy przewodu zacznie przepuszczać wodę lub zapachy.
- Brak fazowania po przecięciu rury może uszkodzić uszczelkę.
- Wciskanie pod kątem powoduje nierównomierny docisk na obwodzie.
- Uderzanie młotkiem może zdeformować kielich albo rozsunąć uszczelkę.
- Brak luzu termicznego zwiększa naprężenia w instalacji wewnętrznej.
- Łączenie różnych systemów może zakończyć się niedopasowaniem wymiarów.
- Zasypywanie bez kontroli utrudnia wykrycie przesuniętej uszczelki.
Niepokoi mnie szczególnie zwyczaj smarowania wszystkiego tym samym preparatem. Środek do rur wodociągowych, silikon sanitarny albo smar mineralny nie musi być zgodny z gumą stosowaną w kanalizacji. Oszczędność kilku złotych na preparacie poślizgowym nie ma sensu, jeśli później trzeba odkopywać przewód.
Przeczytaj również: Rura plastikowa fi 100: zastosowanie, rodzaje i parametry
Kontrola przed zamknięciem instalacji
Po wykonaniu połączenia obejrzyj linię kielicha i sprawdź, czy rura nie cofnęła się zbyt mocno. W instalacji wewnętrznej skontroluj również rozmieszczenie obejm, ponieważ rura nie powinna wisieć na samych kielichach.
Przewód układany w gruncie powinien mieć stabilne podparcie na całej długości, właściwy spadek i odpowiednio zagęszczoną obsypkę. Przed zasypaniem warto wykonać próbę szczelności zgodnie z projektem i wymaganiami odbioru. To moment, w którym ewentualna poprawka jest jeszcze prosta.
Kielich, klejenie czy zgrzewanie
Wybór metody zależy od materiału. W typowych rurach kanalizacyjnych PVC-U i PP stosuje się łączenie na wcisk z uszczelką. Klej do PVC nie jest zamiennikiem uszczelki, a klejenie elementów PP zwykle nie zapewnia prawidłowego połączenia.
| Metoda | Gdzie ma sens | Najważniejsze ograniczenie |
|---|---|---|
| Na wcisk z uszczelką | Większość systemów PVC-U i PP | Wymaga czystości, osiowości i właściwego profilu uszczelki |
| Klejenie | Wybrane systemy PVC i konkretne instalacje | Nie stosować automatycznie do rur kanalizacyjnych ani PP |
| Zgrzewanie | Głównie rury PE i wybrane systemy specjalistyczne | Potrzebny jest odpowiedni sprzęt i kontrola parametrów procesu |
Z mojego punktu widzenia złącze kielichowe wygrywa w kanalizacji przede wszystkim szybkością i możliwością kompensowania niewielkich ruchów przewodu. Nie jest jednak rozwiązaniem „bezobsługowym”. Jego trwałość zależy od jakości elementów, przygotowania podłoża i dokładności wykonania bardziej, niż sugerowałaby prosta forma montażu.
Co sprawdzić przed zakupem rur i kształtek
Przed zakupem porównaj średnicę nominalną, przeznaczenie systemu, klasę sztywności oraz sposób osadzenia uszczelki. Sprawdź też, czy rury i kształtki pochodzą z jednego systemu albo mają wyraźnie potwierdzoną kompatybilność.
- Do kanalizacji wewnętrznej wybierz elementy przeznaczone do pracy w budynku.
- Do gruntu dobierz rury o parametrach odpowiednich dla obciążenia i warunków wykopu.
- Nie mieszaj uszczelek różnych producentów bez potwierdzenia zgodności.
- Przy niskiej temperaturze uwzględnij twardnienie elastomeru i zalecenia montażowe.
- Jeśli przewód przechodzi przez ścianę lub studzienkę, użyj przejścia szczelnego, a nie przypadkowej zaprawy.
Najbezpieczniej traktować instrukcję producenta jako część systemu, a nie dodatek do opakowania. To w niej znajdziesz informację, czy uszczelka ma być w kielichu czy na bosym końcu, jaką fazę wykonać i czy należy pozostawić luz po wsunięciu.
Trwałość kanalizacji zaczyna się od niewidocznych detali
Dobrze wykonane złącze powinno być równe, czyste i zgodne z przeznaczeniem rury. Największą różnicę robią tu trzy rzeczy: prawidłowo osadzona uszczelka, osiowe wsunięcie oraz stabilne podparcie przewodu.
Jeżeli połączenie wymaga siłowego montażu, zatrzymaj pracę i znajdź przyczynę. W kanalizacji nie wygrywa ten, kto najszybciej wepchnie rurę, lecz ten, kto po zasypaniu wykopu nie musi wracać do tej samej awarii.
