Obliczanie rezystancji przydaje się wszędzie tam, gdzie trzeba przewidzieć spadek napięcia, nagrzewanie przewodu albo zachowanie prostego układu z rezystorami. W tym tekście pokazuję, z jakich wzorów korzystać, jak liczyć opór przewodu, połączenia szeregowe i równoległe oraz gdzie teoria przestaje wystarczać i trzeba sięgnąć po pomiar. Dorzucam też przykłady z liczbami, bo przy tym temacie to właśnie one najczęściej rozstrzygają, czy wynik jest użyteczny.
Co warto mieć pod ręką, zanim zaczniesz liczyć opór
- R = U / I stosuję, gdy znam napięcie i prąd.
- R = ρL / A sprawdza się dla jednorodnego przewodu lub toru prądowego.
- W szeregu opory sumują się, a w połączeniu równoległym liczy się odwrotności.
- W metalach opór zwykle rośnie wraz z temperaturą.
- W instalacjach trzeba patrzeć nie tylko na omy, ale też na spadek napięcia i straty mocy.
Od czego naprawdę zależy opór elementu
W praktyce nie liczę rezystancji w oderwaniu od materiału i geometrii. Ten sam przewód, wykonany z innego metalu albo skrócony o kilka metrów, da zupełnie inny wynik. Dlatego najpierw patrzę na cztery rzeczy: materiał, długość, przekrój i temperaturę.
| Materiał | Rezystywność ρ przy 20°C | Co to oznacza w praktyce |
|---|---|---|
| Miedź | 1,72 × 10-8 Ω·m | Bardzo mały opór przy typowych przekrojach instalacyjnych. |
| Aluminium | 2,65 × 10-8 Ω·m | Większy opór niż miedź, ale nadal dobry przewodnik. |
| Stal | 2,0 × 10-7 Ω·m | Wyraźnie większe straty przy tym samym wymiarze. |
| Nichrom | 1,0 × 10-6 Ω·m | Duży opór, dlatego nadaje się do rezystorów i elementów grzejnych. |
Widzimy tu ważną rzecz: rezystywność materiału jest cechą własną substancji, a nie samego kształtu. Długość podnosi opór, większy przekrój go obniża, a temperatura potrafi zmienić wynik na tyle, że w projekcie instalacji nie można jej pominąć. Gdy te zależności są jasne, przejście do wzorów staje się dużo prostsze.
Ja zwykle zaczynam od pytania: czy liczę pojedynczy przewód, cały obwód, czy może tylko przybliżoną wartość do weryfikacji założeń projektowych. Od odpowiedzi zależy, którego wzoru użyję w następnej kolejności.
Jakie wzory wykorzystuję najczęściej
Najpraktyczniejsze podejście to dobrać wzór do tego, co już wiesz. Jeśli masz pomiar napięcia i prądu, sięgasz po prawo Ohma. Jeśli znasz materiał i wymiary przewodu, liczysz z geometrii. Jeśli układ składa się z kilku rezystorów, redukujesz go do rezystancji zastępczej. Przy zmianach temperatury korygujesz wynik o współczynnik temperaturowy.
| Metoda | Wzór | Kiedy używać | Na co uważać |
|---|---|---|---|
| Prawo Ohma | R = U / I | Gdy znasz napięcie i prąd w punkcie pomiarowym. | To wynik dla konkretnego stanu pracy, nie zawsze dla „gołego” elementu. |
| Przewód jednorodny | R = ρL / A | Gdy znasz materiał, długość i przekrój. | Jednostki muszą być spójne, zwłaszcza metry i metry kwadratowe. |
| Połączenie szeregowe | Req = R1 + R2 + ... | Gdy prąd płynie jedną drogą przez kolejne elementy. | Ten sam prąd płynie przez wszystkie elementy gałęzi. |
| Połączenie równoległe | 1 / Req = 1 / R1 + 1 / R2 + ... | Gdy obwód rozdziela się na gałęzie. | Rezystancja zastępcza zawsze będzie mniejsza od najmniejszej gałęzi. |
| Zmiana temperatury | R = R0(1 + αΔT) | Gdy pracujesz w innym zakresie temperatur niż temperatura odniesienia. | To dobre przybliżenie dla niewielkich zmian temperatury. |
W materiałach metalicznych wzrost temperatury zwykle zwiększa opór, a dla miedzi czy aluminium ten efekt jest na tyle wyraźny, że przy dłuższych odcinkach trzeba go brać serio. Dopiero po wyborze właściwego wzoru ma sens rozpisywanie liczb, więc zaraz pokazuję to na konkretnych sytuacjach.
Jak wygląda to na konkretnych przykładach
Najczytelniej widać metodę na dwóch przypadkach: przewodzie w instalacji i prostym układzie z gałęziami. W obu liczy się nie tylko sam wynik, ale też tok myślenia, bo to on pozwala uniknąć błędów przy kolejnych obliczeniach.
Przewód miedziany w instalacji
Załóżmy, że mam odcinek miedzianego przewodu o długości 30 m w jedną stronę i przekroju 2,5 mm². W instalacji prąd płynie tam i z powrotem, więc rzeczywista długość toru to 60 m. Korzystam ze wzoru R = ρL / A, gdzie dla miedzi przyjmuję ρ = 1,72 × 10-8 Ω·m, a przekrój 2,5 mm² zamieniam na 2,5 × 10-6 m².
Podstawienie wygląda tak: R = (1,72 × 10-8 × 60) / (2,5 × 10-6) = 0,4128 Ω, czyli w zaokrągleniu 0,41 Ω. Jeśli przez ten obwód płynie 10 A, spadek napięcia wynosi około 4,1 V, a straty mocy to 41 W liczone z P = I²R. To już nie jest drobiazg, bo taki wynik zaczyna mieć znaczenie dla nagrzewania i dla tego, co finalnie „widzi” odbiornik.
Przeczytaj również: Jak obliczyć przekrój przewodu ze średnicy - Uniknij pomyłek

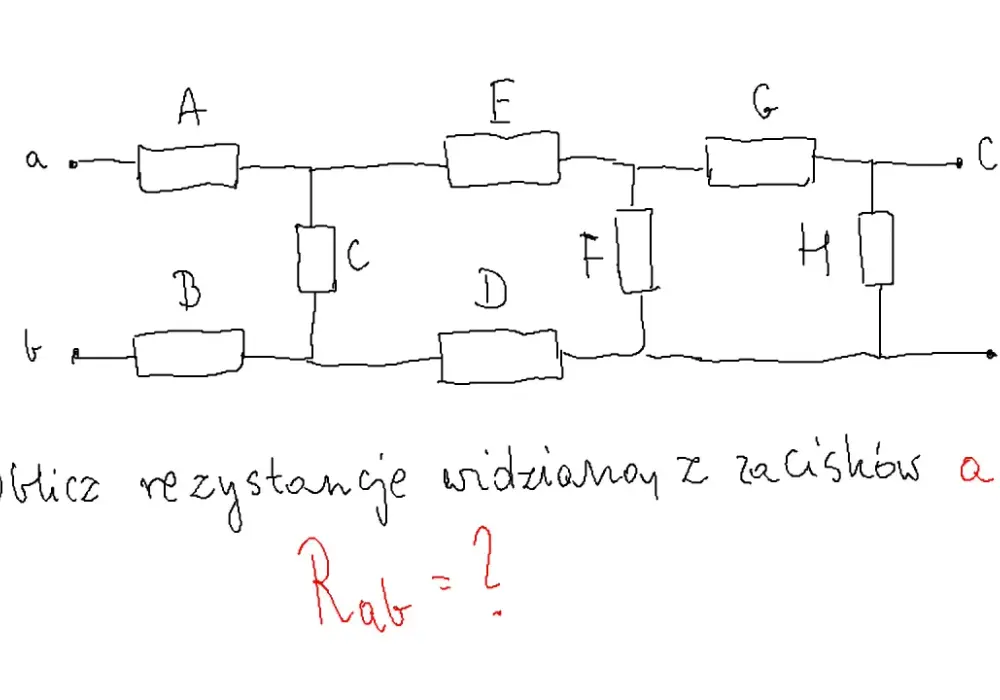

Układ mieszany z gałęzią równoległą
Drugi przykład pokazuje, jak redukuję układ krok po kroku. Mam rezystor 8 Ω w szeregu z równoległym połączeniem 12 Ω i 6 Ω. Najpierw liczę gałąź równoległą:
| Krok | Działanie | Wynik |
|---|---|---|
| 1 | 1 / Rp = 1 / 12 + 1 / 6 | Rp = 4 Ω |
| 2 | Req = 8 + 4 | Req = 12 Ω |
| 3 | I = 24 V / 12 Ω | I = 2 A |
Ten przykład dobrze pokazuje logikę liczenia: najpierw upraszczam to, co da się uprościć lokalnie, a dopiero potem wyznaczam wynik całego obwodu. Taki tok redukcji działa nie tylko w zadaniach szkolnych, ale też wtedy, gdy trzeba ocenić realny odcinek przewodu albo rozgałęziony obwód.
Kiedy wzór przestaje wystarczać i trzeba mierzyć
Nie każdy opór da się sensownie wyliczyć samą kartką i kalkulatorem. W praktyce przeszkadzają połączenia, temperatura, tolerancja elementów i rodzaj prądu. Jeśli liczę przewód, szynę, zacisk albo złącze, sam model idealny bywa zbyt uproszczony.
- Opór styków potrafi dodać własny wkład, którego nie widać w prostym wzorze dla przewodu.
- Temperatura zmienia wynik, szczególnie w metalach, a przy wyższych obciążeniach różnica robi się zauważalna.
- Prąd przemienny wprowadza impedancję, czyli szerszy opis niż sama rezystancja, bo dochodzi wpływ indukcyjności i pojemności.
- Bardzo małe wartości lepiej mierzyć miernikiem niskich rezystancji albo metodą czteroprzewodową, w której osobno prowadzi się tor prądowy i pomiar napięcia.
- Elementy nieliniowe, takie jak termistory czy niektóre półprzewodniki, nie zachowują się tak samo w całym zakresie pracy.
Tu właśnie zaczyna się praktyka instalacyjna: wynik z obliczeń traktuję jako punkt odniesienia, a nie absolutną prawdę. Jeśli z pomiaru wychodzi wyraźnie inaczej, zwykle sprawdzam najpierw styk, temperaturę i to, czy przypadkiem nie liczę czegoś, co w rzeczywistości pracuje już jako układ AC.
Jak przełożyć wynik na decyzję projektową
W budownictwie i elektroinstalacjach sama liczba w omach ma mniejsze znaczenie niż to, co z niej wynika. Interesuje mnie przede wszystkim spadek napięcia, straty mocy i ryzyko nagrzewania. Jeśli opór wychodzi za duży, rozwiązanie zwykle jest jedno z czterech: krótsza trasa, większy przekrój, lepszy materiał albo mniej połączeń po drodze.
- Za duży spadek napięcia najczęściej koryguję większym przekrojem przewodu albo skróceniem trasy.
- Za duże straty mocy oznaczają, że przewód albo element pracuje nieekonomicznie i może się nadmiernie grzać.
- Zbyt mała rezerwa w projekcie często bierze się z liczenia „na zimno”, bez uwzględnienia temperatury pracy.
- Zbyt wiele połączeń zwiększa ryzyko dodatkowego oporu kontaktowego i błędów montażowych.
Ja patrzę na rezystancję jak na wskaźnik uboczny kilku decyzji projektowych naraz: materiału, długości trasy, jakości połączeń i warunków pracy. Jeśli te czynniki są pod kontrolą, wynik zwykle da się przewidzieć z dużą dokładnością. Jeśli nie są, lepiej nie udawać, że jeden wzór załatwi całą sprawę.
Co sprawdzam przed zamknięciem obliczeń w projekcie
- Czy liczę opór pojedynczego elementu, czy cały tor prądowy z powrotem.
- Czy wszystkie jednostki są spójne, zwłaszcza mm², m i Ω.
- Czy przyjmuję temperaturę odniesienia zgodną z warunkami pracy, a nie tylko „wygodną” do obliczeń.
- Czy wynik ma sens w kontekście obciążenia, bo P = I²R szybko pokazuje, gdzie zaczynają się straty.
- Czy dla bardzo małych oporów nie lepiej wykonać pomiar zamiast polegać wyłącznie na modelu teoretycznym.
Jeżeli trzymasz się tych kontroli, kalkulacja przestaje być sztuką zgadywania, a staje się narzędziem do realnej oceny instalacji, przewodu albo układu z rezystorami. I właśnie wtedy daje największą wartość: nie tylko pokazuje liczbę, ale pomaga podjąć lepszą decyzję.
